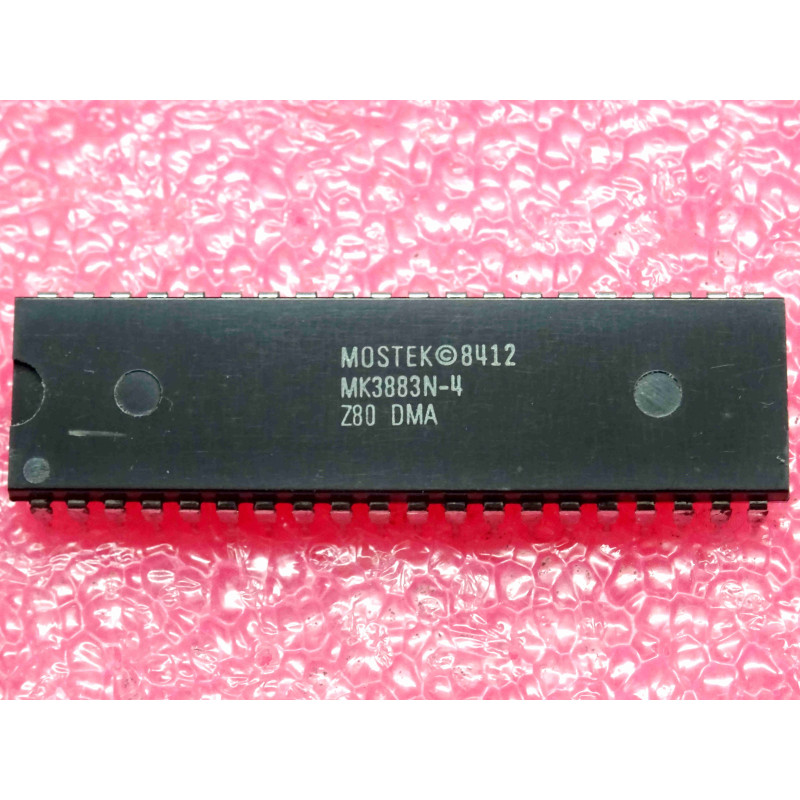

Le MK3883N-4 (de Mostek) est un contrôleur d'accès direct à la mémoire (DMAC) conçu pour optimiser le transfert de données entre la mémoire et les périphériques dans les systèmes basés sur le microprocesseur Z80. Il permet de libérer le processeur principal de la gestion répétitive des transferts de blocs de données.
Note technique :
Optimisation système : Le MK3883 permet des transferts de données à haute vitesse sans intervention directe du CPU, augmentant ainsi considérablement le débit global des systèmes informatiques multipériphériques.
Compatibilité : Conçu pour s'intégrer nativement dans la famille Z80, il gère les protocoles de bus, les adresses et les signaux de contrôle nécessaires au transfert direct entre ports d'E/S et mémoire.
Performance : La version "4" indique une compatibilité avec des horloges systèmes allant jusqu'à 4 MHz, garantissant une intégration fluide avec les processeurs Z80 haute vitesse.
Conseils Pro :
Arbitrage de bus : La mise en œuvre d'un DMAC nécessite une gestion rigoureuse des signaux de demande (BUSREQ) et d'acquittement (BUSACK) du processeur. Assurez-vous que la logique de priorité est correctement câblée pour éviter les conflits sur le bus de données.
Découplage : Comme la plupart des composants NMOS haute densité de cette époque, ce circuit consomme un courant important et génère des transitoires significatifs. Utilisez des condensateurs de découplage de 100 nF placés au plus près de chaque paire de broches d'alimentation.
Maintenance : Dans un système de 40 ans, si le transfert DMA échoue, vérifiez d'abord la stabilité de l'horloge système et les signaux de contrôle de bus. Les pannes sont rarement dues au DMAC lui-même, mais souvent à des problèmes de connecteurs ou à des condensateurs de filtrage vieillissants sur la carte mère.
