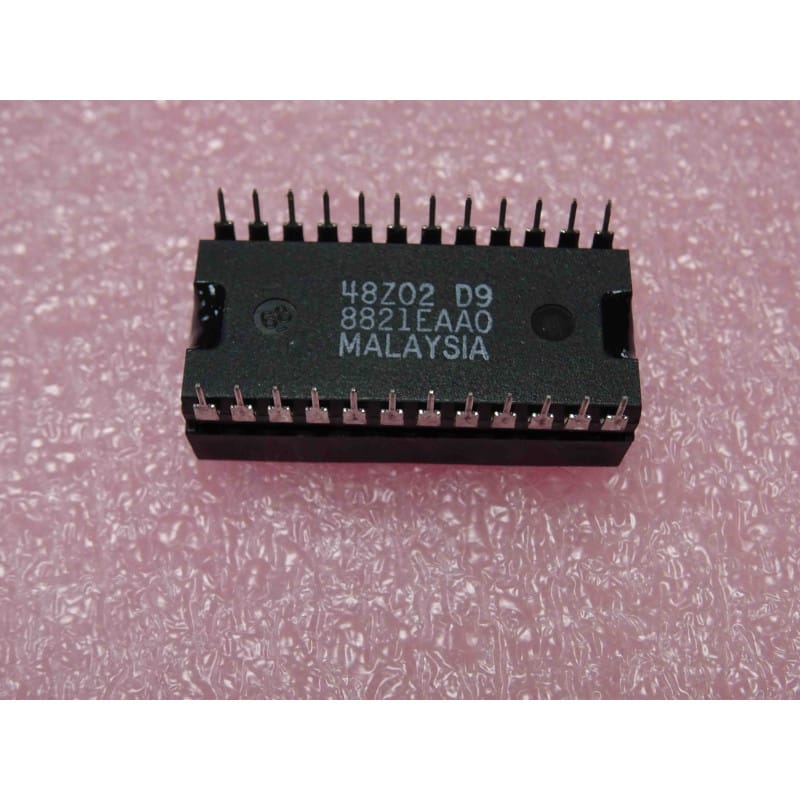

Le MK48Z02B-20 (conçu à l'origine par Mostek puis produit par STMicroelectronics) est un circuit intégré monolithique hautement spécialisé fonctionnant comme une mémoire vive statique non volatile (Zeropower RAM) de 16 Kbits. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier spécifique double en ligne à 24 broches (DIP24 large, 600 mil) appelé boîtier CAPHAT.
Dans la nomenclature STMicroelectronics :
Le préfixe "MK48Z" désigne la famille des SRAM statiques assistées par pile (Zeropower).
La lettre "B" caractérise le type de boîtier intégrant la capsule de protection.
Le suffixe "-20" indique un temps d'accès de 200 nanosecondes (200 ns).
Ce circuit résout le problème de la perte de données à l'extinction : il intègre sur sa partie supérieure (le "chapeau" noir du boîtier CAPHAT) une pile au lithium ultra-durable ainsi qu'un cristal de quartz (pour les versions horloge, bien que la série Z02 se concentre sur la sauvegarde pure). Dès que la tension réseau tombe sous 4,5 V, un circuit de contrôle interne coupe les accès externes et bascule instantanément la SRAM sur la pile interne, assurant la conservation des données pendant plus de 10 ans sans alimentation externe.
Sauvegarde automatique par pile intégrée : Protège l'intégralité des données en cas de coupure de courant, sans nécessiter de supercondensateur ou de pile bouton externe sur le circuit imprimé.
Compatibilité logicielle totale : S'utilise exactement comme une SRAM standard (type 6116 ou TMM2016) lors des opérations de lecture et d'écriture, sans cycle d'écriture lent (contrairement aux EEPROM).
Boîtier CAPHAT d'origine : Intègre à la fois la puce silicium SRAM basse consommation et sa cellule de sauvegarde d'énergie autonome.
Brochage Type (DIP24 standard JEDEC, compatible SRAM 2K x 8) :
Broches A0 à A10 : Lignes d'adresses.
Broches DQ1 à DQ8 : Lignes de données bidirectionnelles.
Broche 12 (GND) : Masse d'alimentation (0 V).
Broche 18 (E / Chip Enable) : Sélection de la puce (active à l'état bas).
Broche 20 (G / Output Enable) : Validation des sorties (active à l'état bas).
Broche 21 (W / Write Enable) : Commande d'écriture (active à l'état bas).
Broche 24 (Vcc) : Alimentation positive (+5 V).
Le Point Critique d'Atelier (La Pile Intégrée) :
Attention à l'état de la pile d'époque (NOS) : Bien que stocké à l'état neuf, un composant Zeropower d'époque vieux de plusieurs décennies peut avoir sa pile interne déchargée.
Astuce de restauration ("Drill Mod") : Si la pile interne est vide (les données ne sont plus sauvegardées hors tension), les techniciens expérimentés meulent délicatement le côté plastique du "chapeau" (CAPHAT) à l'endroit précis des jonctions pour sectionner les connexions de la pile d'origine morte et y souder deux fils reliés à un support de pile bouton externe (type CR2032 de 3 V).
Compatibilité de vitesse : La version 200 ns est robuste mais lente. Elle convient parfaitement au remplacement de mémoires de sauvegarde sur des machines-outils (CNC), de vieux synthétiseurs ou des instruments de mesure, mais vérifiez que le processeur hôte ne nécessite pas un temps d'accès plus rapide (ex. : 150 ns).
Montage sur Carte :
Pour faciliter l'entretien futur sans abîmer les pistes, utilisez impérativement un support de précision tulipe à 24 broches (largeur 600 mil).
Soudez le support à 280°C - 300°C maximum pendant 2 secondes par broche, puis nettoyez la zone à l'alcool isopropylique pur.
