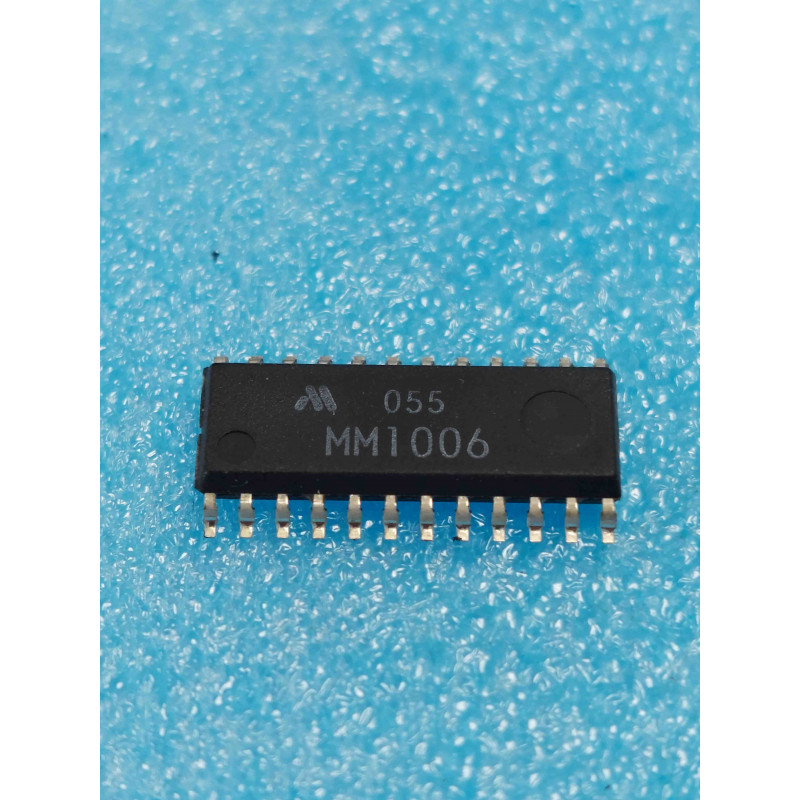

Le MM1006 (parfois répertorié sous la marque Mitsumi ou distribué sous la référence constructeur Philips 482220961734 par leur service après-vente) est un circuit intégré analogique monolithique spécialisé, conçu et fabriqué au cours des années 90. Ce composant adopte un format miniature pour montage en surface SMD / CMS (généralement en boîtier SOP à pas de 1,27 mm).
Il s'agit d'un commutateur analogique audio/vidéo à large bande (High-Performance Audio/Video Switch / Matrix). Ce composant a été massivement utilisé par les ingénieurs de chez Philips (et d'autres grandes marques de l'époque) au sein des étages de gestion des signaux des magnétoscopes haut de gamme (VCR), des téléviseurs cathodiques à connectique multiple, des décodeurs et des sélecteurs de sources externes. La référence 4822 209 61734 correspond au code interne officiel de la nomenclature des pièces détachées d'origine Philips SAV. C'est une pièce de choix gérée en qualité New Old Stock (NOS), vitale pour restaurer la commutation propre des signaux vidéo et audio sans distorsion sur les équipements audiovisuels de collection.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de la source fantôme ou absente (Le piège de la logique de commande bloquée) : Si l'appareil refuse de basculer sur une entrée spécifique (ou si l'image d'une source bave sur une autre), le MM1006 est au cœur de l'analyse. Méthode d'atelier : N'accusez pas le circuit intégré immédiatement. Localisez à l'aide du schéma les broches de contrôle logique (Control Pins). Utilisez un multimètre ou un oscilloscope pour valider que la tension sur ces broches change d'état (0V ou 5V) lorsque vous commutez les sources avec la télécommande ou les boutons de façade. Si les tensions de commande restent figées, la panne provient du microprocesseur central ou d'une résistance de pull-up endommagée. Si les tensions de commande changent proprement mais que les signaux audio/vidéo ne sont pas aiguillés en sortie, le MM1006 est interne défectueux.
Le piège des lignes de masse et du découplage analogique : Les circuits de commutation vidéo haute fréquence sont extrêmement sensibles à la qualité de leur alimentation. Si vous observez des moirages, des lignes obliques ou des bruits parasites sur l'image après l'implantation, vérifiez les condensateurs de découplage de surface entourant la puce. Un condensateur céramique multicouche (MLCC) de 100 nF défectueux ou mal soudé sur la ligne d'alimentation analogique du MM1006 provoquera des instabilités de signal immédiates.
Précautions de brasage de haute précision sur composant CMS : Le remplacement d'une puce CMS sur une carte double face Philips d'époque requiert une technique soignée pour éviter d'arracher les pistes fines. Règle absolue : Appliquez un flux de brasage de qualité (en gel) sur les deux rangées de broches. Utilisez une station à air chaud réglée à 300-320 degrés Celsius maximum avec une buse adaptée pour fondre l'étain de manière uniforme sans surchauffer le circuit imprimé. Une fois la pièce défectueuse retirée, nettoyez méticuleusement l'empreinte à la tresse fine à dessouder et à l'alcool isopropylique. Pour positionner et braser votre pièce NOS neuve, déposez un fin filet de flux, alignez parfaitement le composant à la loupe de binoculaire, fixez deux broches d'angle opposées, puis soudez proprement l'ensemble des pattes à l'aide d'un fil d'étain très fin (0,3 mm) ou par la technique de la micro-vague à 310 degrés Celsius.
