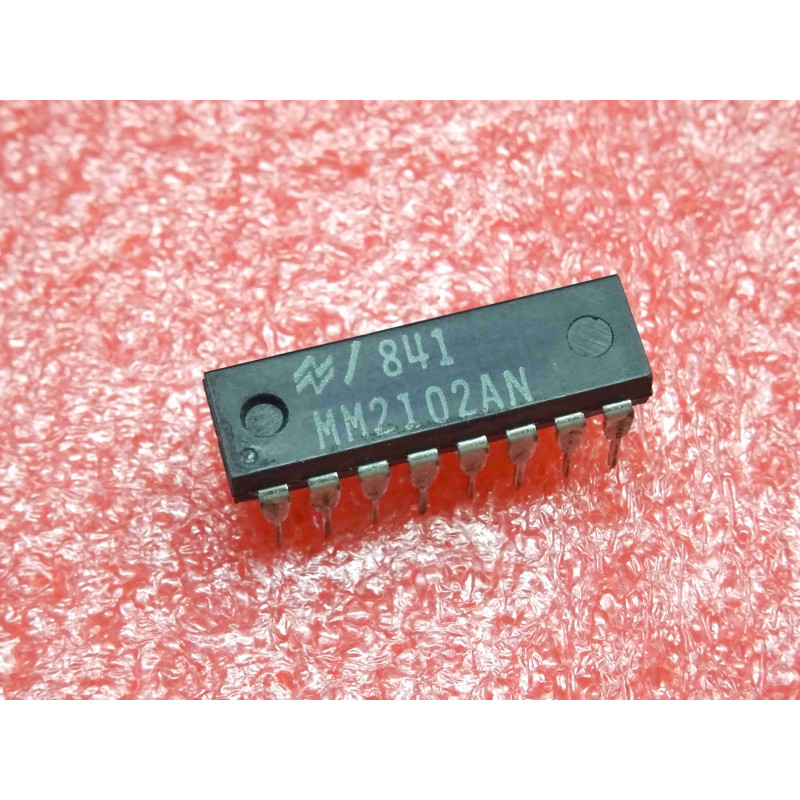

La MM2102AN est une mémoire vive statique (SRAM) historique de technologie NMOS, organisée en 1 024 mots de 1 bit (1K x 1). Produite par National Semiconductor, cette puce mythique de la seconde moitié des années 70 et du début des années 80 est l'une des toutes premières SRAM à alimentation unique de 5V. Elle est indispensable pour la restauration des premiers micro-ordinateurs (comme le KIM-1, l'Altair 8800) et des systèmes d'arcade de première génération.
Note technique :
Entrées/Sorties distinctes : Contrairement aux RAM plus modernes où la broche de données est bidirectionnelle, la MM2102 possède une broche dédiée à l'entrée des données (DI, broche 11) et une broche dédiée à la sortie (DO, broche 12).
Technologie Statique : Elle ne nécessite aucun circuit de rafraîchissement externe, simplifiant drastiquement l'interface avec les processeurs de première génération (familles 8080, 6800, 6502).
Conseils Pro :
Regroupement par banc : Pour obtenir une capacité de 1 Ko (1 Kio) sur un bus 8 bits, il faut aligner un banc de 8 puces MM2102 câblées en parallèle sur les lignes d'adresses.
Maintenance & Diagnostic : Sur les cartes mères d'époque sujettes aux pannes :
Vérifiez la broche 10 (VCC) et la broche 9 (GND). Ce modèle "AN" fonctionne strictement sous +5V, contrairement aux mémoires PMOS plus anciennes qui exigeaient des tensions négatives.
Si le système affiche des caractères corrompus à des adresses fixes, utilisez une sonde logique sur la broche 12 (DO) de chaque puce du banc pour repérer celle dont la sortie reste collée à 0 ou 1.
