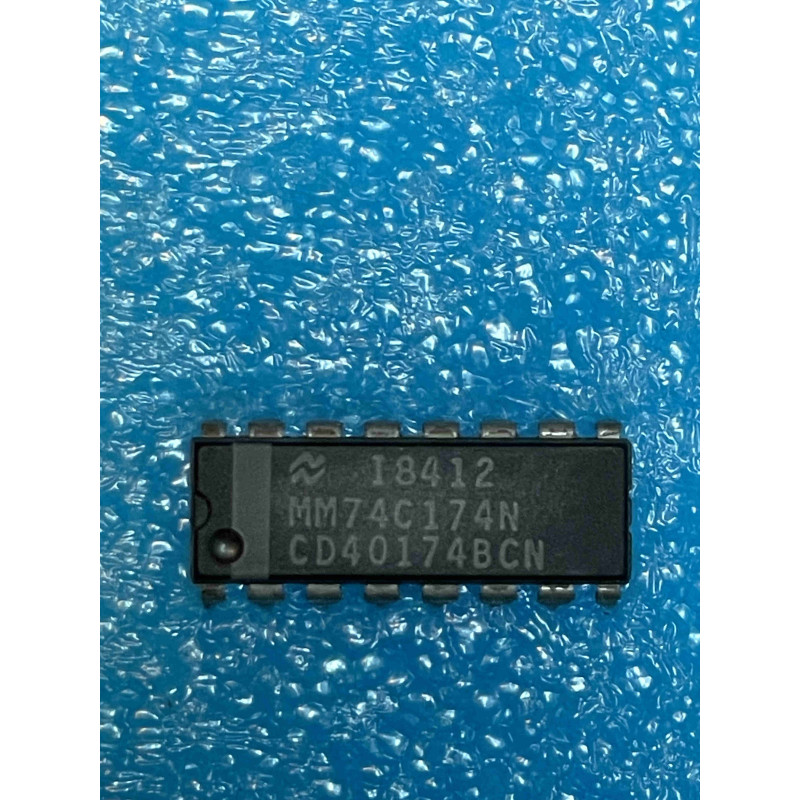

Le MM74C174N de National Semiconductor est un registre hexagonal de type D-Flip-Flop (bascule D). Il contient six bascules de type D déclenchées par un front montant d'horloge commun, avec une entrée de "Clear" (RAZ) asynchrone commune à toutes les bascules. Il est fonctionnellement équivalent au célèbre CD40174 de la série 4000.
Note technique :
Architecture : Chaque bascule permet de stocker un bit de donnée. Les six bascules partagent la même horloge et la même commande de remise à zéro. Cela en fait un composant idéal pour la mémorisation temporaire de bus de données 6 bits ou pour créer des compteurs personnalisés.
Entrées Synchrones : Les données présentes sur les entrées D sont transférées vers les sorties Q lors de la transition montante du signal d'horloge.
RAZ Asynchrone : L'entrée Master Reset (Clear) est asynchrone, ce qui signifie qu'elle force immédiatement toutes les sorties Q à l'état BAS, indépendamment de l'état de l'horloge.
Conseils Pro :
Découplage : Comme pour tout composant CMOS, placez un condensateur de 100 nF au plus proche des broches VCC (16) et GND (8) pour prévenir les oscillations lors des commutations simultanées des 6 bascules.
Gestion des entrées : Ne laissez aucune entrée (D1-D6, Horloge, Clear) "en l'air". Reliez les entrées inutilisées à la masse ou à VCC selon vos besoins pour éviter une consommation excessive et un comportement erratique dû aux bruits parasites.
Maintenance (NOS) : Utilisé couramment dans les circuits de synchronisation et les registres d'état des machines numériques anciennes. Si vous constatez que le registre ne change plus d'état, vérifiez en priorité si l'entrée Clear n'est pas accidentellement maintenue à l'état BAS par un défaut de soudure ou un composant périphérique défaillant.
