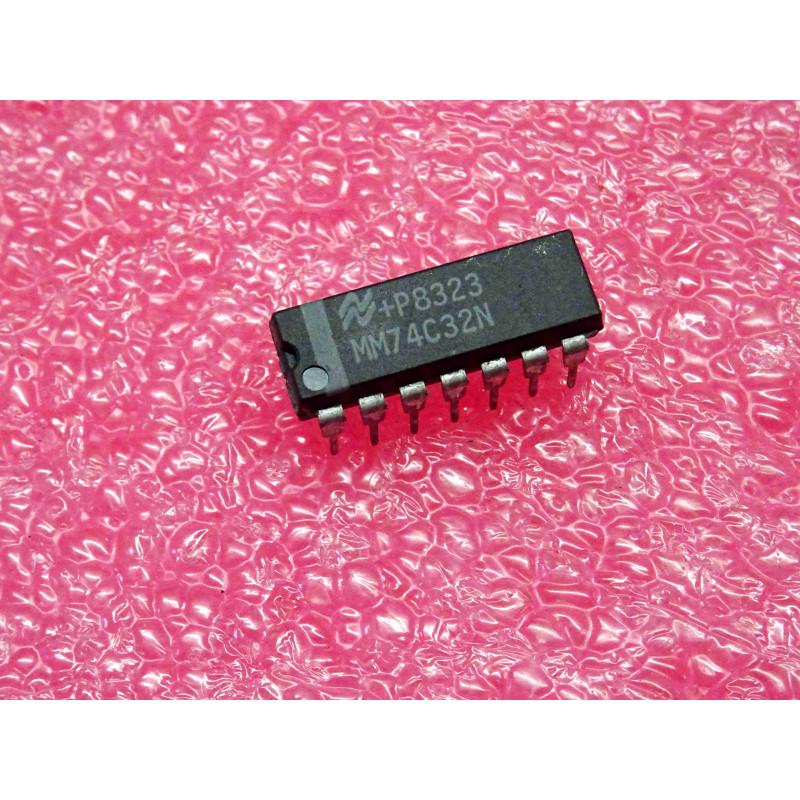

Le MM74C32N (parfois marqué MM 74C32 N ou 74C32N) est un circuit intégré de logique numérique standard, conçu et fabriqué à partir des années 80 par le fondeur américain National Semiconductor. Ce composant adopte un format classique en boîtier DIP14 plastique standard (entraxe de 300 mils, 14 broches).
Il s'agit d'une quadruple porte logique OU à 2 entrées (Quad 2-Input OR Gate) reposant sur la technologie CMOS classique (série 74C). Tout comme le reste de cette famille développée par National Semiconductor, le 74C32 combine le brochage standardisé et les fonctions combinatoires de la célèbre famille TTL 7400 avec la flexibilité électrique de la technologie CMOS (similaire à la famille CD4000). On retrouve couramment ce composant dans les cartes logiques industrielles d'époque, les modules de décodage d'adresses, le home automation et les modules de commande d'automatismes. C'est une pièce d'origine vintage gérée en qualité New Old Stock (NOS), idéale pour le dépannage ou la restauration à l'identique de platines d'époque en préservant les spécifications de consommation d'origine.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic des portes logiques bloquées (Le piège des entrées CMOS flottantes) : Si l'une des portes logiques présente un comportement erratique à l'oscilloscope ou reste figée dans un état haut ou bas sans logique apparente, inspectez la continuité des pistes. Règle absolue de la technologie CMOS : En raison de l'impédance d'entrée extrêmement élevée du silicium, aucune entrée active ne doit être laissée flottante (en l'air). Si une piste est micro-fissurée ou qu'une soudure a lâché, l'entrée se comportera comme une antenne, captant les bruits électromagnétiques ambiants. Cela provoque des commutations aléatoires à haute fréquence, augmente drastiquement la consommation et peut détruire la porte par surchauffe linéaire. Reliez toujours les entrées inutilisées des portes non câblées au rail VCC ou à la masse GND.
Le piège de la substitution de famille (74LS vs 74C) : Bien que le MM74C32N partage le même brochage qu'un 74LS32 classique, leurs caractéristiques électriques sont profondément différentes. La version 74C32 accepte d'être alimentée jusqu'à 15V (très pratique pour l'électronique industrielle ou automobile fonctionnant en 12V) et consomme un courant statique presque nul. Un 74LS32 standard brûlera instantanément si sa tension dépasse 7V. Si la carte en réparation fonctionne sous une tension supérieure à 5V, l'usage de cette pièce NOS d'époque est strictement indispensable.
Précautions ESD et brasage soigné : Même si la puce possède des diodes de protection internes contre les décharges électrostatiques (ESD), le silicium des années 80 reste plus vulnérable que les productions modernes. Manipulez le circuit sur un tapis antistatique ou utilisez un bracelet relié à la masse. Pour retirer l'ancien composant défectueux sans risquer de décoller les pastilles de cuivre fines de la bakélite d'origine, réglez votre fer à 320 degrés Celsius maximum. Libérez proprement les 14 broches avec une tresse fine imprégnée de flux. Conseil Pro : Pour pérenniser votre intervention sur cette pièce NOS de collection et simplifier tous vos futurs relevés de diagnostic à la pointe de touche, implantez systématiquement un support tulipe DIP14 de qualité professionnelle.
