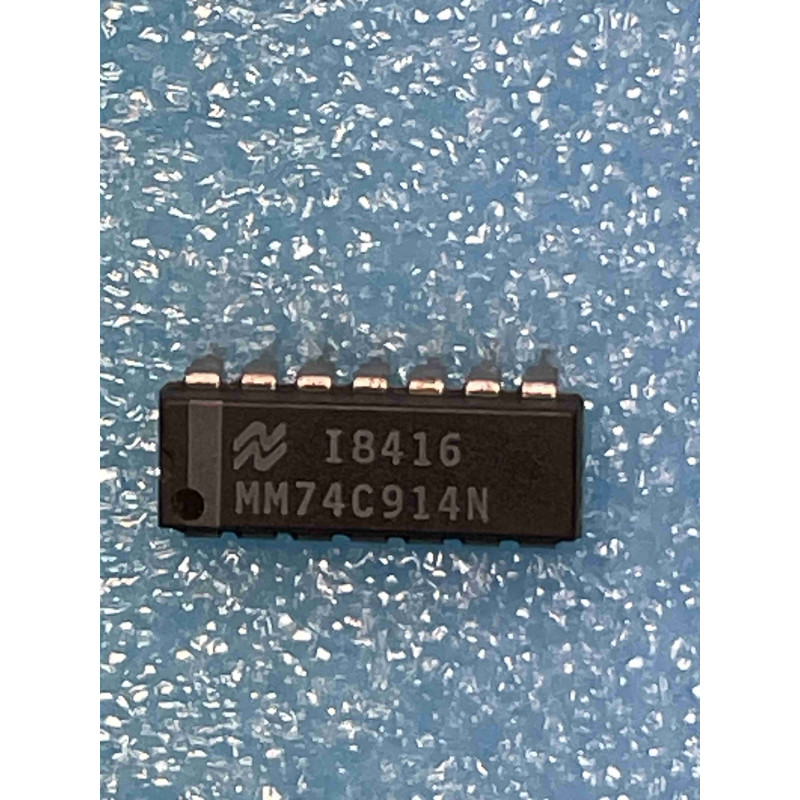

Le MM74C914N (de National Semiconductor) est un circuit intégré de la famille CMOS 74C contenant six inverseurs indépendants dotés d'entrées à trigger de Schmitt. Il est conçu pour transformer des signaux d'entrée lents ou bruyants en signaux numériques propres et bien définis.
Note technique :
Trigger de Schmitt : Contrairement à un inverseur standard, les entrées du MM74C914N possèdent des seuils de basculement distincts pour le passage du niveau bas au niveau haut (positive-going) et inversement (negative-going). Cette hystérésis permet d'éliminer les faux déclenchements causés par des rebonds mécaniques ou du bruit électrique.
Fonction logique : Chaque section agit comme un inverseur avec hystérésis. Le signal de sortie est le complément logique de l'entrée, mais avec un front de montée et de descente très rapide et stable.
Polyvalence : Il est idéal pour générer des temporisations, mettre en forme des signaux issus de capteurs, ou stabiliser des signaux provenant de claviers ou d'interrupteurs.
Conseils Pro :
Oscillateur simple : Ce CI permet de créer très facilement un oscillateur à relaxation en connectant une résistance entre la sortie et l'entrée, et un condensateur entre l'entrée et la masse. La fréquence dépendra des valeurs R et C choisies.
Signal propre : Si vous constatez que votre système numérique "compte double" ou réagit de manière erratique lors de l'appui sur un bouton, insérez ce composant entre le signal du bouton et l'entrée de votre logique. L'hystérésis du trigger de Schmitt agira comme un filtre anti-rebond matériel efficace.
Maintenance (NOS) : Utilisé dans de nombreux montages de contrôle industriel et d'instrumentation. Si l'appareil ne réagit pas à une commande, vérifiez à l'oscilloscope que le signal d'entrée présente bien des variations, puis vérifiez que la sortie bascule bien entre les niveaux logiques haut et bas. Une sortie bloquée indique généralement une défaillance interne de l'inverseur.
