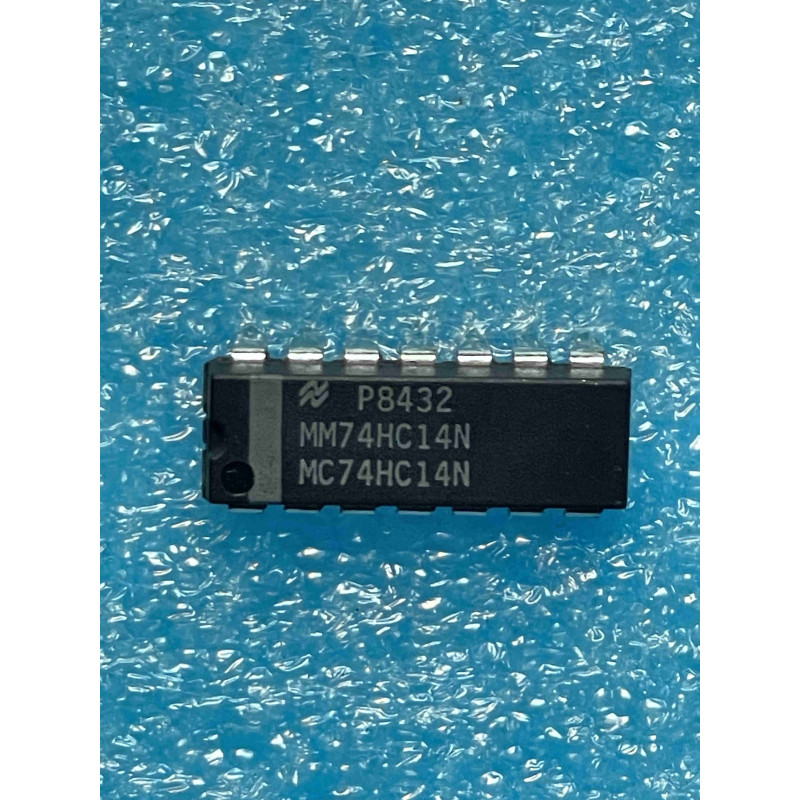

Le MM74HC14N de National Semiconductor (famille HC pour High-speed CMOS) est l'équivalent moderne et basse consommation du 7414 TTL. Il contient six inverseurs indépendants dotés d'entrées avec Trigger de Schmitt.
Note technique :
Avantage de la technologie HC : Contrairement aux anciennes séries TTL (comme le DM7414), la série 74HC offre une consommation de courant extrêmement faible au repos, une meilleure immunité au bruit et une plage de tension d'alimentation plus large (généralement 2V à 6V).
Entrées Trigger de Schmitt : Comme son homologue TTL, il possède une hystérésis intégrée qui permet de convertir des signaux lents ou bruités en signaux logiques carrés parfaits.
Compatibilité : Bien que compatible logiquement avec les anciens systèmes TTL, notez que la série HC est optimisée pour des systèmes CMOS. Les niveaux logiques d'entrée/sortie sont compatibles avec la logique CMOS, mais attention à la compatibilité directe avec les anciens niveaux TTL (série DM) dans des systèmes mixtes.
Conseils Pro :
Gestion des entrées : Critique en CMOS : Contrairement aux circuits TTL, toutes les entrées inutilisées doivent être impérativement reliées à VCC ou à la masse. Une entrée CMOS laissée "flottante" peut provoquer une oscillation interne, une surchauffe du boîtier et une destruction rapide du composant.
Découplage : Même avec la technologie CMOS, placez un condensateur de 100 nF (céramique) entre VCC (14) et GND (7) pour stabiliser l'alimentation lors des commutations haute vitesse.
Niveaux de tension : Assurez-vous que votre alimentation est stable entre 2V et 6V. La vitesse de basculement du signal dépendra directement de la tension appliquée.
Maintenance (NOS) : Les composants "MM" (National Semiconductor CMOS) sont très sensibles aux décharges électrostatiques (ESD). Manipulez-les avec précaution et utilisez un tapis antistatique si possible avant de les insérer dans vos montages.
