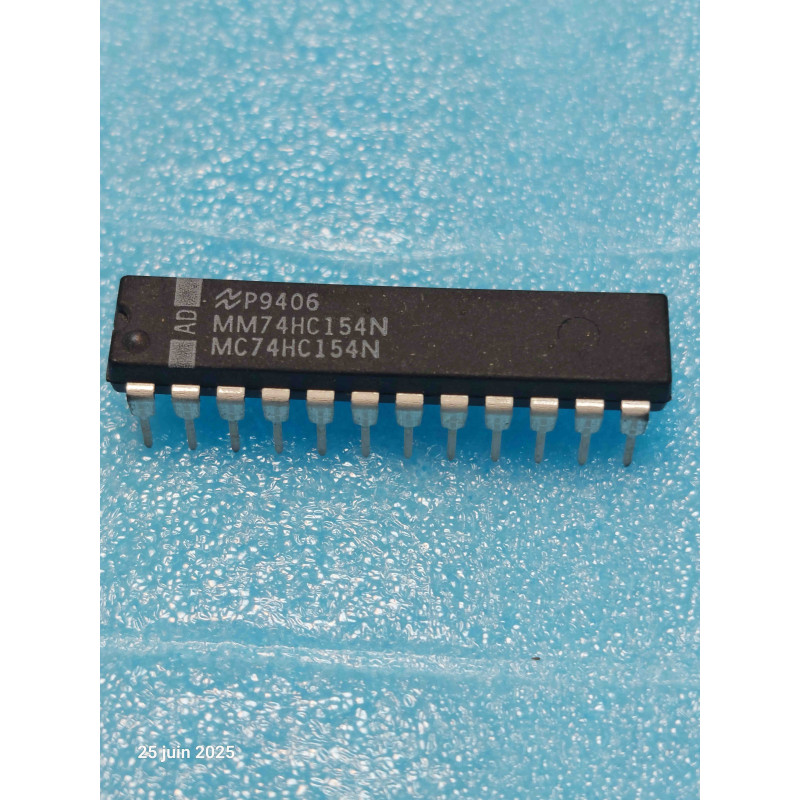

Le MM74HC154N (ou MC74HC154 selon le fondeur) est un circuit logique standard de la série 74HC, logé dans un boîtier DIP24 étroit (300 mils), ce qui est un atout précieux pour économiser de la place sur le circuit imprimé par rapport au format large traditionnel.
Ce composant est un décodeur/démultiplexeur de 4 vers 16 lignes. Il prend un code binaire de 4 bits en entrée (adresses A, B, C, D) et bascule à l'état BAS (0) l'unique sortie correspondante parmi les 16 disponibles, toutes les autres restant à l'état HAUT (1). C'est une pièce New Old Stock (NOS) d'époque très courante pour l'extension d'entrées/sorties, le décodage d'adresses mémoires (sur les ordinateurs 8 et 16 bits), ou le balayage de matrices (claviers, afficheurs de flippers).
Fonctionnement des Entrées de Validation (G1 et G2) :
Le circuit possède deux broches de contrôle incontournables : G1 (broche 18) et G2 (broche 19).
Pour que le décodeur fonctionne et active une sortie, G1 et G2 doivent toutes les deux être reliées à la Masse (0V).
Si l'une de ces deux broches passe à l'état HAUT (5V), le circuit est instantanément verrouillé : toutes les 16 sorties remontent à l'état HAUT, quel que soit le code binaire appliqué sur les entrées de sélection.
Note technique & Conseils Pro pour l'Atelier :
Le piège du boîtier étroit (Slim DIP) : Attention lors du remplacement sur des circuits imprimés très anciens. Le format 300 mils (étroit) de ce 74HC154 ne rentrera pas sur un emplacement prévu pour un vieux 74154 traditionnel en technologie TTL standard, qui utilisait presque toujours un boîtier DIP24 très large (600 mils). Vérifiez bien l'entraxe du support sur votre carte avant soudure.
Consommation et impédance de la série HC : Grâce à la technologie CMOS High-Speed (HC), ce composant offre des temps de propagation très courts (environ 11 à 15 ns à 5V) tout en ne consommant pratiquement rien au repos. Il délivre un courant de sortie de 4 mA par broche, ce qui est parfait pour attaquer d'autres portes logiques ou des circuits tampons (buffers), mais insuffisant pour piloter directement des composants de puissance ou des ampoules de flipper sans transistor de commande.
