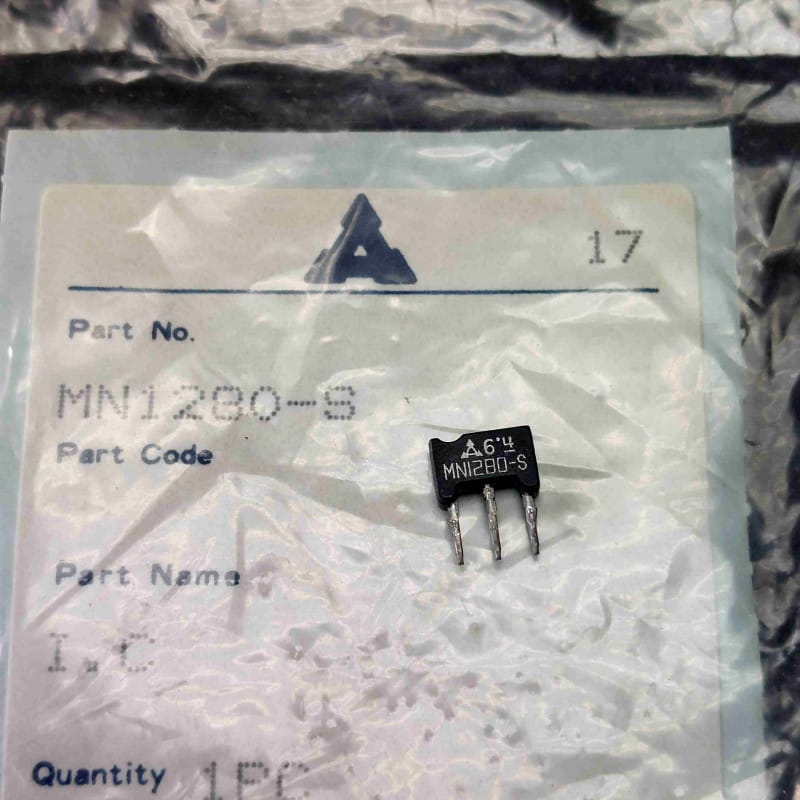

Le MN1280-S (développé par Matsushita / Panasonic) est un circuit intégré monolithique d'époque fonctionnant comme un détecteur de tension et générateur de Reset à très faible consommation. Présenté dans un boîtier plastique compact à 3 broches de type TO-92 (semblable à un petit transistor), ce composant d'origine authentique et neuf de stock (NOS) est une référence incontournable des architectures logiques japonaises.
Il est conçu pour surveiller le rail d'alimentation principal (5V) des microprocesseurs et microcontrôleurs. Le suffixe S détermine un seuil de détection ultra-précis calibré en usine (généralement positionné autour de 4,2V). Dès que la tension d'alimentation chute sous ce seuil critique (lors de l'extinction ou d'une baisse de tension), la puce génère un signal de réinitialisation franc pour protéger la mémoire et empêcher le processeur de s'égarer. On le retrouve dans les cartes mères d'ordinateurs vintage, les consoles de jeux d'époque, les synthétiseurs et les équipements audio/vidéo des années 80 et 90.
Surveillance système automatique : Génère un signal de Reset propre à la mise sous tension (Power-On Reset) et maintient le processeur verrouillé tant que la tension n'est pas stable.
Consommation de courant infime : Consomme à peine quelques microampères en veille, évitant toute surcharge sur les circuits d'alimentation secondaires ou les lignes de sauvegarde.
Boîtier TO-92 compact : Format ultra-simple à 3 broches (Entrée Tension, Masse, Sortie Reset) qui facilite son intégration et son remplacement rapide à l'établi.
Le diagnostic classique "Appareil totalement figé, boucle de Reset infinie ou microprocesseur inerte" :
Sortie bloquée au niveau bas (Le processeur ne démarre jamais) : Si la carte mère est correctement alimentée en 5V mais reste totalement inerte, mesurez la broche de sortie du MN1280-S. Si elle reste collée proche de 0V, elle maintient le microprocesseur en réinitialisation permanente. Si le rail 5V est propre et au bon niveau, c'est que le MN1280-S est défaillant ou en court-circuit interne. Son remplacement par cet exemplaire NOS résout immédiatement la panne.
Sensibilité aux micro-coupures de tension (Reset intempestif) : Si l'appareil redémarre tout seul de manière aléatoire au moindre clic de relais ou s'il subit des resets intempestifs, contrôlez le condensateur chimique de filtrage situé juste en amont de la broche d'entrée du MN1280-S. S'il est sec, les parasites de commutation font plonger la tension locale sous le seuil "S", déclenchant le Reset.
Vérification de la configuration de sortie : La sortie de ce type de détecteur nécessite souvent une résistance de rappel (pull-up) vers le VCC pour fonctionner de manière franche si l'entrée du microprocesseur n'en intègre pas. Vérifiez la continuité de cette ligne sur votre platine.
Précautions d'installation :
Le brochage du MN1280-S en boîtier TO-92 est généralement configuré ainsi (vue de face, côté méplat, broches vers le bas) : Broche 1 = Sortie Reset, Broche 2 = Entrée Tension (VCC), Broche 3 = Masse (GND). Pour éviter d'endommager ce composant NOS rare et préserver les pistes d'époque, utilisez un fer fin et soudez rapidement à 260°C maximum. Nettoyez parfaitement la zone après intervention avec de l'alcool isopropylique pur pour retirer tout résidu de flux.
