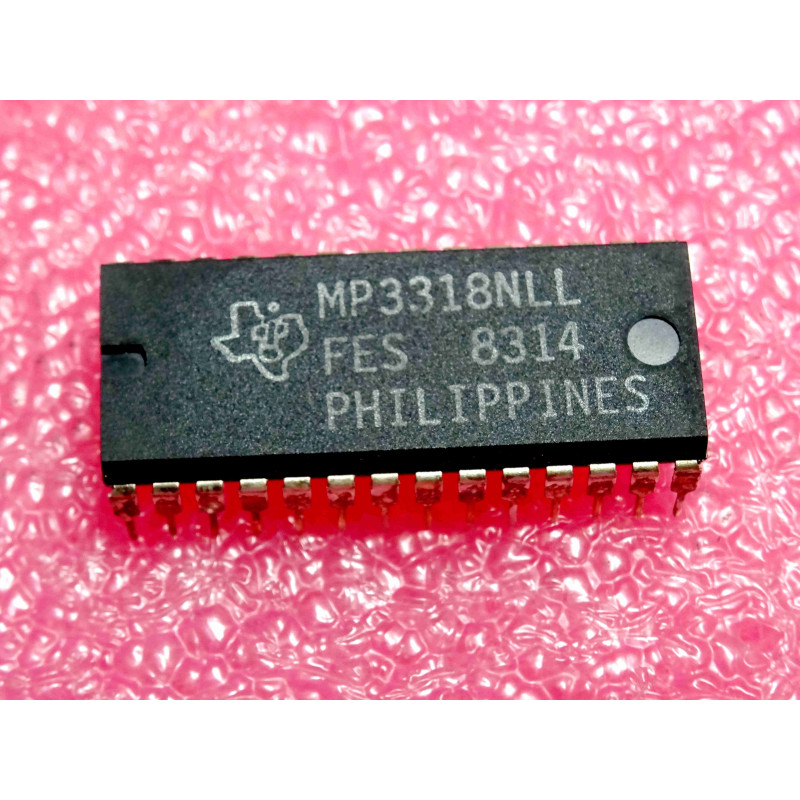

Le MP3318NLL de Texas Instruments est un circuit intégré spécialisé conçu pour la gestion et le contrôle de l'alimentation au sein de systèmes électroniques complexes. Ce composant est optimisé pour assurer une régulation stable et efficace, répondant aux exigences de fiabilité des systèmes industriels.
Note technique :
Architecture : Ce contrôleur intègre diverses fonctions de supervision (tension, courant) et de régulation, permettant une gestion fine des rails d'alimentation dans des équipements multiprocesseurs.
Gestion thermique : Le boîtier DIP-28 offre une surface suffisante pour une dissipation passive efficace lors des opérations de régulation, bien qu'une bonne circulation d'air sur le circuit imprimé reste préconisée.
Intégration : Conçu pour s'interfacer avec des étages de puissance externes (MOSFETs), il permet de concevoir des alimentations à découpage ou des régulateurs linéaires de précision.
Conseils Pro :
Découplage : La précision de ce contrôleur dépend directement de la propreté de sa tension de référence interne. Placez des condensateurs de découplage au tantale (10 µF) en parallèle avec des céramiques (100 nF) le plus près possible des broches d'alimentation.
Gestion des pistes : En raison du courant de commande circulant sur certaines broches du DIP-28, assurez-vous que les pistes de cuivre sur votre PCB sont suffisamment larges pour supporter les intensités nominales sans chute de tension.
Maintenance (NOS) : Utilisé couramment dans des cartes d'alimentation de précision. Si vous rencontrez une tension de sortie instable ou une mise en protection permanente du contrôleur, vérifiez les condensateurs électrolytiques adjacents. Une défaillance de filtrage en amont entraîne souvent la destruction des étages de commande internes du MP3318.
