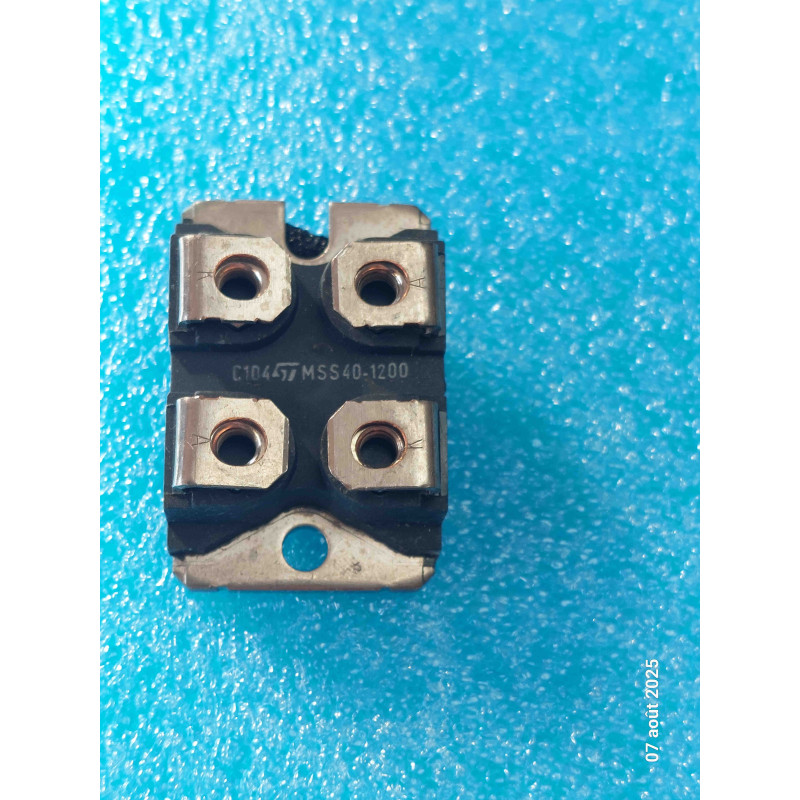

Le MSS40-1200 est un module de puissance à semi-conducteurs d'époque fabriqué par STMicroelectronics. Logé dans un boîtier profilé ISOTOP (SOT-227), ce composant intègre deux thyristors (SCR) connectés en série pour former une branche de redressement contrôlée (configuration en demi-pont).
Grâce à sa haute tenue en tension de 1 200 V, il est conçu pour le redressement synchrone, le contrôle de phase et la commutation de puissance sur les réseaux électriques industriels alternatifs (monophasés ou triphasés). C'est une pièce robuste utilisée dans les démarreurs progressifs de moteurs (soft starters), les chargeurs de batteries industriels, les gradinateurs de forte puissance et les alimentations contrôlées.
Note technique :
Boîtier ISOTOP Hautement Isolé : La semelle métallique interne est totalement isolée des quatre bornes à vis supérieures (isolation garantie jusqu'à 2 500 V RMS). Plusieurs modules peuvent donc partager le même dissipateur sans risque de court-circuit.
Brochage Fixe à Vis : Les quatre bornes filetées supérieures permettent un raccordement direct et solide pour la puissance et le signal de commande. Le demi-pont permet de câbler l'entrée alternative (AC), la sortie continue contrôlée, ainsi que l'accès aux deux gâchettes (Gates) respectives pour l'amorçage.
Conseils Pro :
Le piège de l'extinction du Thyristor (Courant de maintien) : Un SCR s'amorce par une brève impulsion sur sa gâchette, mais il reste conducteur de manière permanente tant que le courant qui le traverse ne redescend pas sous un seuil critique appelé courant de maintien (Ih). En courant continu (DC), il ne s'éteindra pas tout seul à moins de couper physiquement la ligne ou d'inverser la polarité. Lors des tests sur banc, utilisez une alimentation alternative pour valider le bon blocage lors du passage par zéro de l'onde.
Serrage mécanique et pâte caloportrice : Le boîtier ISOTOP exige un dissipateur thermique parfaitement plan. Appliquez une fine couche de pâte thermique uniforme (50 micromètres). Respectez scrupuleusement le couple de serrage recommandé par ST d'environ 1,2 à 1,5 Nm pour les quatre vis de puissance, sous peine de foirer les filetages ou de créer une mauvaise connexion provoquant un arc électrique à forte charge.
