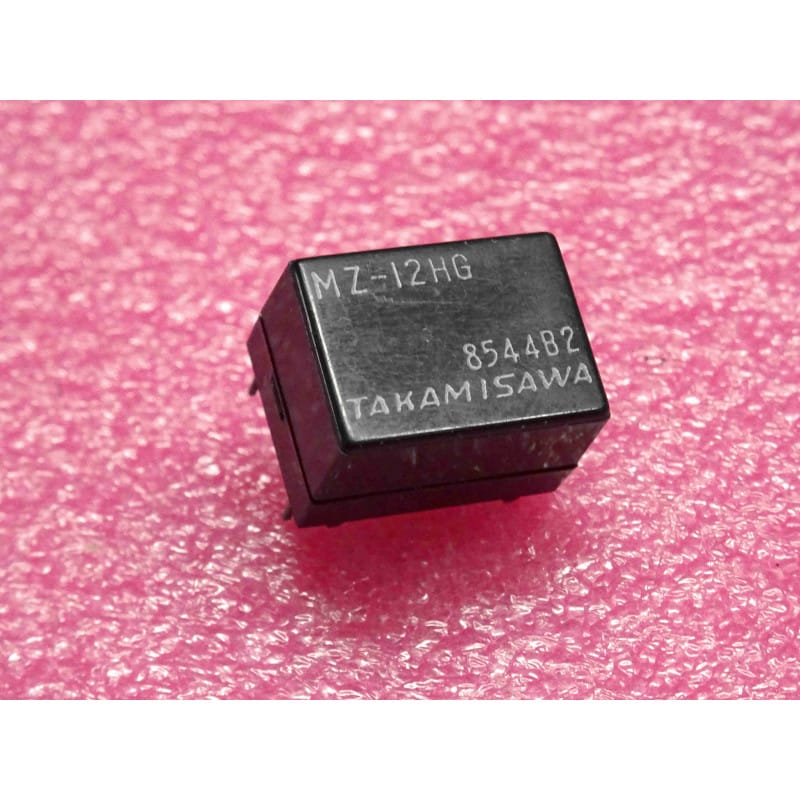

Le relais électromagnétique miniature de haute précision de la marque Takamisawa de référence MZ-12HG avec bobine en 12Vdc est un composant électromécanique de signal hautement fiable, conçu pour la commutation précise de signaux faibles à modérés dans les équipements électroniques compacts.
Type de Composant : Relais électromagnétique miniature pour circuit imprimé (Signal Relay - Série MZ).
Fabricant / Référence : Takamisawa / MZ-12HG.
Tension de Bobine : 12 Vdc (Courant continu).
Caractéristiques de Bobine : Résistance de 320 ohms pour une puissance consommée de 450 mW.
Calibre Électrique (Contacts) : 1 A (Spécifié pour la commutation de signal et de charges résistives faibles).
Configuration des Contacts : Monopolaire / 1 contact (SPST ou SPDT selon le brochage exact de la série MZ pour signal).
Nombre de Broches : 5 broches (Agencement optimisé pour l'implantation sur circuit imprimé incluant les bornes de bobine et les contacts de sortie).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Takamisawa : Standard de l'industrie électronique pour l'instrumentation, l'audio professionnel et les équipements de télécommunication nécessitant une excellente stabilité des contacts à bas niveau.
Repérage et Connexion : Identifiez rigoureusement la disposition des 5 broches (les bornes de l'enroulement de bobine 12Vdc et les connexions des contacts de commutation) à l'aide de la sérigraphie du boîtier ou de la documentation technique Takamisawa avant toute implantation.
Environnement : Cartes de télécommunication, instruments de mesure, équipements audio et systèmes électroniques fonctionnant en logique 12V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 12Vdc sur la bobine, résistance de contact anormale ou oxydation interne.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre (valeur attendue autour de 320 ohms) et valider l'établissement de la continuité sur les voies de contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Brasage : Utilisez un fer à souder à température contrôlée pour préserver l'intégrité du boîtier et éviter toute contrainte thermique excessive sur les broches lors de la maintenance sur circuit imprimé.
