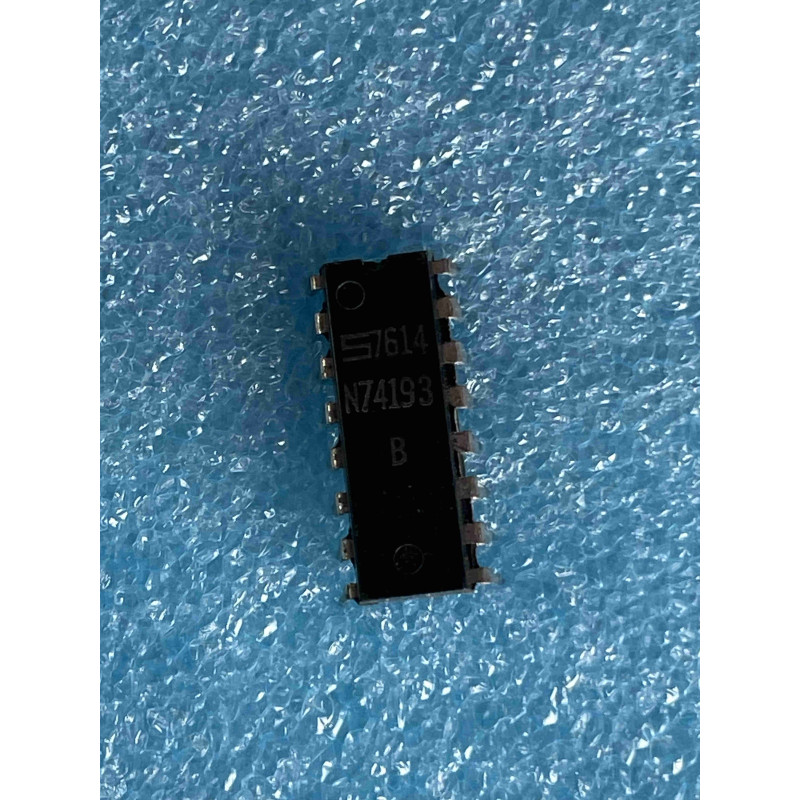

Le N74193 de Signetics (société pionnière rachetée par Philips/NXP) est un compteur binaire synchrone 4 bits réversible (Up/Down). C'est un composant extrêmement polyvalent pour le contrôle de mouvement, le comptage d'événements bidirectionnels ou la génération de signaux de cadencement.
Note technique :
Comptage Bidirectionnel : Il possède deux entrées d'horloge séparées : une pour compter vers le haut (Count Up) et une pour compter vers le bas (Count Down).
Chargement Parallèle : Il dispose d'entrées de données parallèles (D0-D3) et d'une entrée de chargement asynchrone (Load), permettant de prérégler le compteur à n'importe quelle valeur entre 0 et 15.
Cascadabilité : Grâce à ses sorties de retenue Carry (pour le comptage ascendant) et Borrow (pour le comptage descendant), il peut être chaîné avec d'autres 74193 pour former des compteurs de 8, 12, ou 16 bits sans logique externe supplémentaire.
Conseils Pro :
Gestion des entrées d'horloge : Lors de l'utilisation d'une entrée d'horloge, l'autre doit être maintenue à l'état HAUT pour éviter des erreurs de comptage.
Découplage : Le 74193 est un circuit complexe qui commute de nombreuses bascules internes simultanément. Un condensateur de 100 nF (céramique) entre la broche VCC (16) et la masse (8) est impératif pour garantir la stabilité du signal.
Remise à zéro : L'entrée Clear est asynchrone et prioritaire sur toutes les autres fonctions. Elle forcera les sorties à 0 dès qu'elle est portée au niveau HAUT.
Maintenance (NOS) : Les composants Signetics "N74..." sont des pièces historiques de très haute qualité. En restauration, vérifiez bien que le signal d'horloge entrant sur le 74193 est bien "propre" (sans rebonds), car un signal parasite sur l'horloge Up ou Down entraînera des décalages dans votre compteur. Si vous constatez que le compteur "saute" des valeurs, un trigger de Schmitt (comme le 7414) en amont de l'horloge résoudra souvent le problème.
