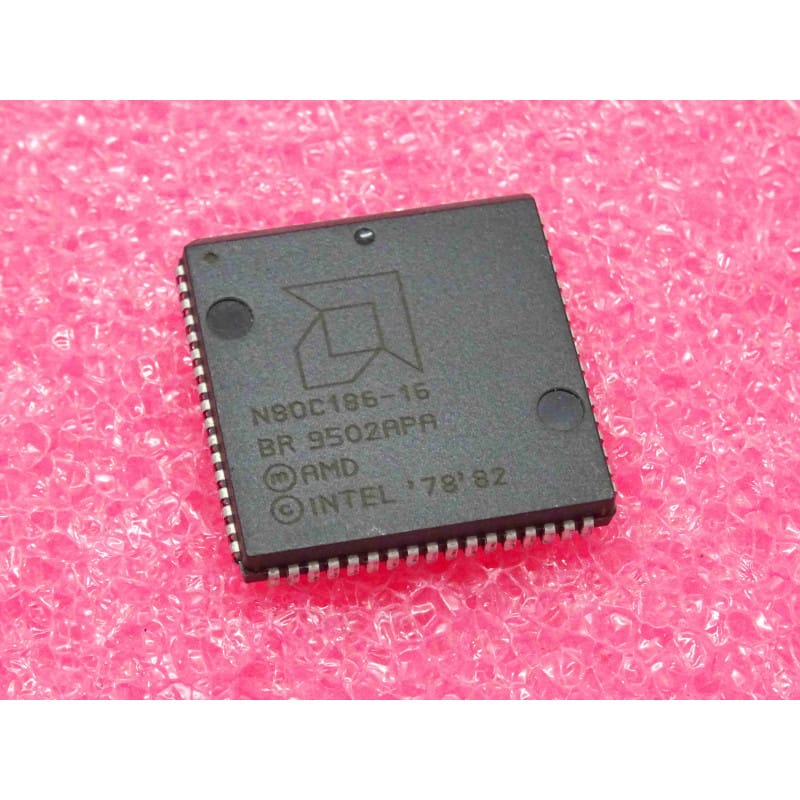

Le N80C186-16 (couramment marqué N80C186-16 ou N80C186-12 selon les tris d'usine) est un microprocesseur hautement intégré, conçu et fabriqué par Intel Corporation. Ce monument de l'informatique embarquée adopte le format d'un boîtier carré rétro destiné au montage en surface ou sur support de type PLCC68 (68 broches avec pattes recourbées en "J").
Le préfixe N spécifie le boîtier plastique PLCC, le C valide la technologie CMOS à faible consommation, et le suffixe -16 certifie une fréquence de fonctionnement nominale de 16 MHz.
Il s'agit d'un microprocesseur 16 bits hautement intégré basé sur l'architecture x86, doté d'un bus de données externe complet de 16 bits (High-Performance 16-bit Embedded Processor, boîtier PLCC68 d'origine Intel). Contrairement au 80C188 qui possède un bus externe bridé à 8 bits, le N80C186-16 exploite pleinement ses 16 bits en externe, doublant ainsi la bande passante mémoire à fréquence égale. Il intègre sur une seule puce de silicium le cœur de calcul x86, deux canaux DMA rapides, trois temporisateurs/compteurs programmables 16 bits, un contrôleur d'interruptions et une unité logique de sélection de périphériques (Chip Select). On retrouve ce processeur ultra-robuste dans les terminaux de paiement, les automates industriels critiques, les systèmes radar et l'avionique des années 90. Géré en qualité New Old Stock (NOS), ce composant original Intel est une pièce maîtresse pour la maintenance d'équipements industriels ou informatiques vintages.
Le diagnostic critique de l'horloge (Le piège du quartz de 32 MHz) : Pour tourner à sa vitesse nominale de 16 MHz, le N80C186-16 exige un quartz ou un oscillateur externe fonctionnant à exactement le double de la fréquence cible, soit 32,000 MHz, connecté entre les broches X1 et X2. À l'aide de votre oscilloscope, mesurez le signal de sortie d'horloge système sur la broche CLKOUT. Si le signal de 16 MHz est absent ou instable, le processeur restera inerte.
Le piège de la structure de mémoire en mots (16 bits) : Comme le bus de données est en 16 bits, la mémoire (EPROM ou SRAM) est obligatoirement organisée en deux bancs distincts : le banc pair (Even / Low Byte) relié aux lignes D0-D7, et le banc impair (Odd / High Byte) relié aux lignes D8-D15. Si la machine refuse de démarrer avec des caractères erratiques, vérifiez que les signaux de contrôle BHE (Bus High Enable) et A0 s'activent correctement pour sélectionner les octets inférieurs et supérieurs. Un défaut sur l'une de ces lignes empêche l'exécution du BIOS d'origine.
Extraction et insertion PLCC68 de sécurité : N'utilisez jamais de tournevis plat pour extraire le processeur de son support d'époque, car le plastique des connecteurs PLCC vieillit mal et casse immédiatement. Utilisez obligatoirement une pince extractrice PLCC dédiée insérée dans les encoches d'angle. Lors de l'installation de ton exemplaire NOS, alignez parfaitement le coin biseauté de la puce avec le détrompeur du support avant d'exercer une pression verticale ferme et uniforme.
Soudure en surface (SMD) : Si la puce est soudée directement sur les pistes en surface de la platine, nettoyez parfaitement l'empreinte à la tresse à braser. Utilisez un flux en gel de haute qualité pour réaliser un brasage à la traînée propre. Réglez votre station à 310 degrés Celsius maximum et agissez rapidement pour éviter de soumettre la matrice interne de cette pièce de collection à un stress thermique destructeur.
