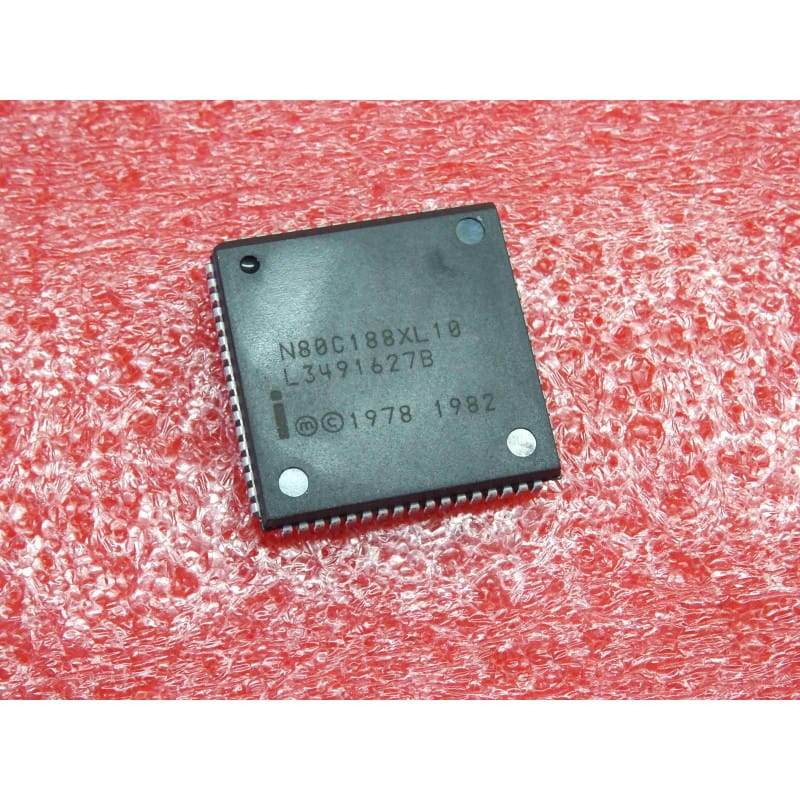

Le N80C188XL-10 (couramment marqué N80C188XL10 ou N80C188XL-10 avec le logo historique Intel "e" minuscule entouré ou la marque en toutes lettres) est un microprocesseur/microcontrôleur hautement intégré, conçu et fabriqué aux États-Unis par Intel Corporation. Ce composant majeur de l'histoire de l'informatique industrielle adopte le format d'un boîtier carré rétro destiné au montage en surface ou sur support de type PLCC68 (Plastic Leaded Chip Carrier à 68 broches avec pattes recourbées en "J").
Le préfixe N spécifie de manière stricte le boîtier plastique PLCC, tandis que le suffixe XL désigne l'architecture CMOS à faible consommation d'énergie d'Intel. L'indice -10 valide une fréquence de fonctionnement nominale de 10 MHz.
Il s'agit d'un microprocesseur 16 bits hautement intégré basé sur l'architecture x86, doté d'un bus de données externe 8 bits (High-Performance 10 MHz 16-bit Embedded Processor, boîtier PLCC68 d'origine Intel). Version optimisée et modernisée en technologie CMOS du classique 80188, le N80C188XL-10 intègre sur une unique puce de silicium le processeur de calcul 16 bits, deux canaux DMA d'accès direct à la mémoire, trois temporisateurs/compteurs programmables 16 bits, un contrôleur d'interruptions sophistiqué et une unité logique de sélection de composants (Chip Select). Son bus de données externe de 8 bits permettait aux concepteurs d'époque de réaliser des systèmes économiques utilisant des composants périphériques et des mémoires 8 bits très répandus, tout en conservant la puissance logicielle interne 16 bits de l'architecture x86 d'Intel. On retrouve ce cœur de calcul ultra-robuste dans les terminaux bancaires, les automates industriels de précision, l'avionique de navigation, les anciennes cartes de contrôle de réseau et les systèmes embarqués professionnels des années 90. Géré en qualité New Old Stock (NOS), ce processeur d'origine authentique Intel est une pièce d'exception pour la restauration de systèmes informatiques industriels de collection.
Le diagnostic de la panne de démarrage ou du reset cyclique (Le piège de la fréquence d'horloge CLKOUT) : Sur les cartes d'époque utilisant le N80C188XL-10, si le processeur refuse de démarrer le BIOS ou semble bloqué, contrôlez immédiatement le signal d'horloge interne. Méthode d'atelier : Le processeur nécessite un résonateur ou un oscillateur connecté aux broches X1 et X2 (broches 59 et 58) à une fréquence double de sa vitesse de fonctionnement (soit un quartz de 20 MHz pour tourner à 10 MHz). À l'aide de votre oscilloscope, mesurez le signal de sortie d'horloge sur la broche CLKOUT (broche 56). Si le signal 10 MHz est absent, distordu ou n'atteint pas les niveaux TTL logiques corrects, l'oscillateur interne de la puce ou le quartz de la carte est HS. Si l'horloge sort correctement mais que la ligne de reset RESET (broche 57) reste bloquée au niveau haut, le processeur ne démarrera jamais. Si toutes les conditions sont réunies mais que le processeur reste inerte à chaud, remplacez la puce par ton exemplaire Intel NOS.
Le piège de la tension du signal de Reset d'allumage (Power-On Reset) : Le signal appliqué sur la broche 57 d'entrée Reset doit respecter une rampe de montée stable. Si la tension de Reset met trop de temps à s'établir ou présente des rebonds en raison d'un condensateur chimique de temporisation de reset usé sur la carte mère, le processeur peut démarrer dans un état logique indéfini et planter instantanément. Pensez à contrôler le circuit de réinitialisation d'origine avant de poser le processeur neuf.
Extraction et insertion chirurgicale sur support PLCC68 : Si le processeur de la carte d'origine est monté sur un support traversant ou de surface PLCC68 d'époque, ne tentez jamais de faire levier avec un tournevis plat ou une lame. Les parois en plastique des supports PLCC sont très cassantes et vous risquez de détruire instantanément le connecteur ou de tordre de manière irréversible les pattes d'angle de la puce. Utilisez obligatoirement une pince extractrice PLCC dédiée en la plaçant dans les deux fentes d'angle prévues à cet effet. Lors de l'insertion de ton exemplaire NOS, veillez à aligner parfaitement le coin biseauté du circuit avec le repère visuel du support avant d'appliquer une pression verticale douce et équilibrée.
Précautions de brasage en cas de montage direct en surface : Si votre application impose de braser le processeur directement sur les pistes en surface de la carte d'origine, l'utilisation de flux de brasage de haute qualité est obligatoire. Réglez votre station d'air chaud ou votre fer de précision à 310 degrés Celsius maximum. Réalisez un brasage broche par broche ou par glissement (méthode de la traînée de brasure) de manière rapide pour ne pas faire surchauffer localement la matrice interne du processeur. Nettoyez minutieusement la zone à l'alcool isopropylique pour enlever tout résidu de flux conducteur entre les 68 broches très rapprochées, empêchant ainsi d'éventuels courts-circuits ou fuites capacitives sur le bus d'adresses.
