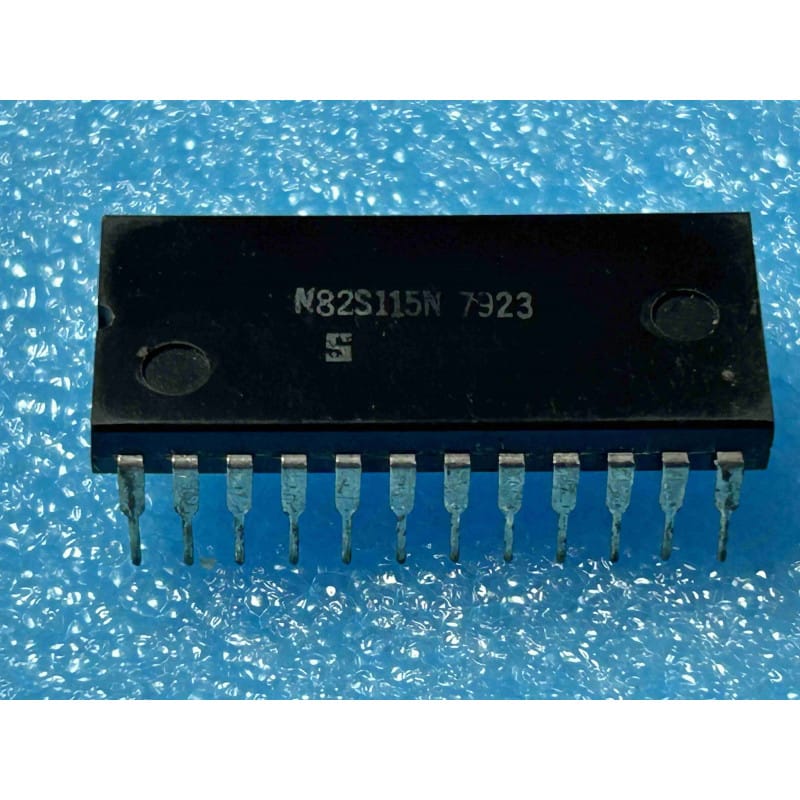

Le N82S115N (série 82S115) est un circuit intégré monolithique d'époque utilisant la technologie bipolaire Schottky à haute vitesse. Il s'agit d'une mémoire morte programmable une seule fois (PROM - Programmable Read-Only Memory) d'une capacité de 4096 bits (4 Kb), organisée en 512 mots de 8 bits. Ce composant adopte le format d'un boîtier double en ligne standard DIP24 de largeur moyenne (24 broches, pas de 2,54 mm).
Portant le marquage officiel de Signetics (reconnaissable à son célèbre logo en forme de "S" stylisé), ce circuit intégré original d'époque (NOS) est extrêmement recherché pour la maintenance de systèmes informatiques anciens, de cartes d'arcade mythiques des années 70/80 (où il sert souvent de décodeur de couleurs ou de générateur de caractères), et d'instruments de mesure classiques.
Le N82S115N est une mémoire PROM bipolaire Schottky de 4096 bits avec sorties à trois états (4096-Bit Bipolar PROM 512x8 Tri-State, boîtier DIP24, d'origine Signetics).
Conçu à l'aide de fusibles internes en Titane-Tungstène (Ti-W) hautement fiables à programmer par impulsion électrique, il offre des performances de vitesse exceptionnelles :
Sorties à trois états (Tri-State / 3-States) : Les sorties de données disposent d'un contrôle actif d'activation (Chip Enable). Lorsqu'elles sont désactivées, elles entrent en état de haute impédance, ce qui permet de connecter directement plusieurs puces en parallèle sur le même bus de données sans conflit.
Vitesse de lecture ultra-rapide d'époque : Il affiche un temps d'accès très court, typiquement de l'ordre de 45 à 60 nanosecondes, ce qui permettait d'exécuter du code ou de décoder des adresses en temps réel sans insérer de cycles d'attente (wait states).
Décodage d'adresse interne complet : La puce intègre ses propres décodeurs d'adresses pour sélectionner instantanément l'un des 512 octets de données à partir de ses 9 lignes d'adresse (A0 à A8).
Entrées et sorties compatibles TTL : Toutes les broches respectent rigoureusement les niveaux logiques standards TTL sous une alimentation de 5 Volts.
On retrouve ce type de PROM bipolaire comme mémoire de microprogramme (microcode) dans les unités de traitement centralisées, les générateurs de caractères pour terminaux vintages, ou comme tables de conversion logiques et décodeurs de cartes d'arcade d'époque.
Le piège de la programmation (Composant à usage unique - OTP) : Le N82S115N est un composant programmable une seule fois par claquage de fusibles internes.
État vierge (Neuf) : Un composant neuf de stock (NOS) vierge contient uniquement des "0" logiques (ou des "1" selon la logique de programmation active, mais typiquement toutes les cellules sont à l'état bas avant programmation).
La programmation : Elle nécessite un programmateur de circuits intégrés d'époque professionnel (comme les célèbres modèles d'origine Data I/O, Stag ou BP Microsystems) capable de délivrer les algorithmes de programmation spécifiques avec les impulsions de tension et de courant nécessaires pour faire fondre proprement les fusibles Ti-W. La majorité des programmateurs USB d'entrée de gamme modernes ne prennent pas en charge ces puces bipolaires d'époque.
Le diagnostic d'une PROM défaillante sur une carte d'époque (Altération de données) : Avec les décennies, il arrive que certains fusibles internes se "reforment" partiellement ou subissent des micro-fissures, corrompant ainsi quelques octets de données. Méthode d'analyse :
Contrôle d'alimentation (Broche 24 / Broche 12) : Vérifiez la présence d'un +5,0V stable sur la broche 24 (VCC) par rapport à la masse (GND, broche 12).
Contrôle d'activation (Broche 18 - CE1 / Broche 19 - CE2) : Pour que les sorties de données (O1 à O8, broches 9 à 11 et 13 to 17) soient actives, les broches de sélection de puce doivent être au niveau logique bas (0V). Si l'une de ces lignes d'activation reste bloquée à l'état haut (+5V) par la logique externe, les sorties de la PROM resteront muettes en haute impédance.
Lecture du code : Si l'activation est correcte, comparez le contenu binaire de la PROM à l'aide d'un programmateur de composants avec le fichier d'origine (le "dump" officiel disponible dans les bases de données d'arcade ou de préservation informatique). Une seule valeur de bit différente provoquera des plantages systèmes, des bogues graphiques ou des palettes de couleurs totalement faussées.
Précautions de remplacement et comportement thermique :
Les puces bipolaires consomment énormément d'énergie par rapport aux technologies CMOS modernes (jusqu'à 175 mA sous 5V). Il est donc tout à fait normal que le boîtier du N82S115N devienne chaud au toucher après quelques minutes d'utilisation. Assurez-vous que l'espace de ventilation interne de l'appareil est suffisant.
Conseil de pose : Pour éviter de soumettre cette puce historique à la contrainte thermique répétée d'un fer à souder, installez impérativement un support tulipe de précision DIP24 de haute qualité sur votre circuit imprimé d'époque. Soudez le support vide à 310 degrés Celsius maximum, puis insérez délicatement le composant à froid.
