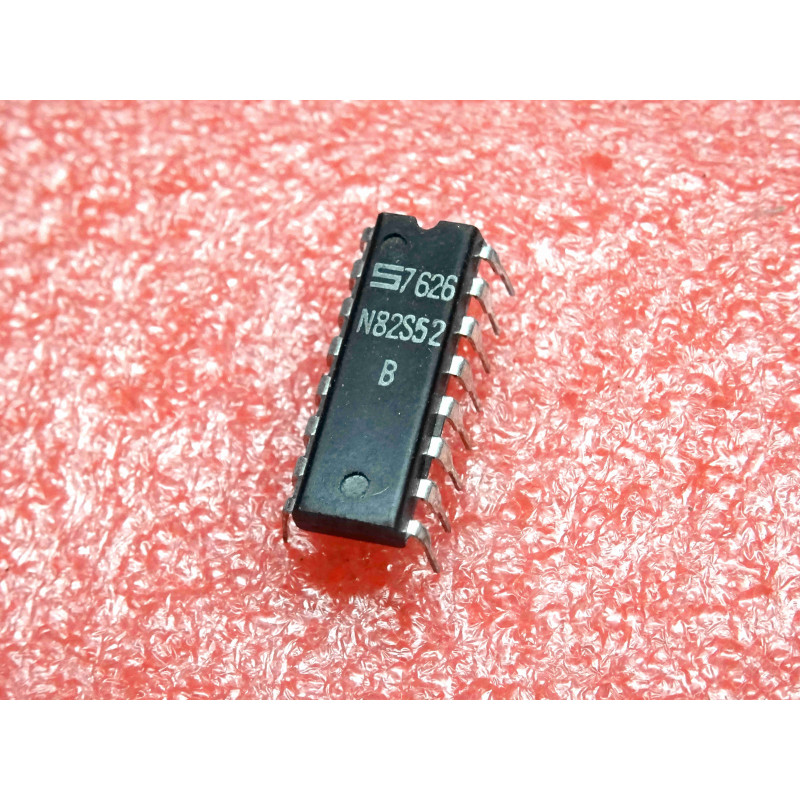

Le N82S52B (marqué N82S52B ou N82S52 avec le logo "S" stylisé de Signetics ou distribué par RCA/Harris selon les accords de licence d'époque) est un circuit logique bipolaire Schottky d'exception, conçu par Signetics Corporation. Ce composant historique adopte le format d'un boîtier plastique traversant standard DIP16 (16 broches, corps étroit de 300 mils).
Le préfixe N82S identifie la famille de circuits logiques bipolaires Schottky à haute vitesse de Signetics, le suffixe B validant la révision ou sélection de performance d'usine.
Rôle d'usine : Ce composant rare est une matrice logique bipolaire câblée (ROM à masque ou multiplieur d'octets) principalement utilisée dans les unités arithmétiques et logiques (ALU) d'ordinateurs rétro, les cartes graphiques primitives, les modules de traitement de signal radar ou l'instrumentation de mesure haute vitesse des années 70/80.
Le diagnostic de blocage de bus : Travaillant en logique bipolaire rapide, la puce consomme un courant constant non négligeable et chauffe légèrement en fonctionnement normal. Si une sortie reste bloquée à un niveau intermédiaire ou si la puce reste totalement froide sous tension, l'une des lignes internes Schottky a été foudroyée par une surtension.
Le piège de la sensibilité aux parasites d'horloge : Les transitions logiques de la série 82S sont très franches. Assurez-vous que le condensateur de découplage de 100 nF (MLCC) est en parfait état sur la carte hôte, soudé au plus près des broches 16 (Vcc) et 8 (GND).
Soudure : Utilisez impérativement un support tulipe DIP16 de précision pour accueillir ton exemplaire NOS afin de lui éviter le stress thermique direct d'un fer à braser.
