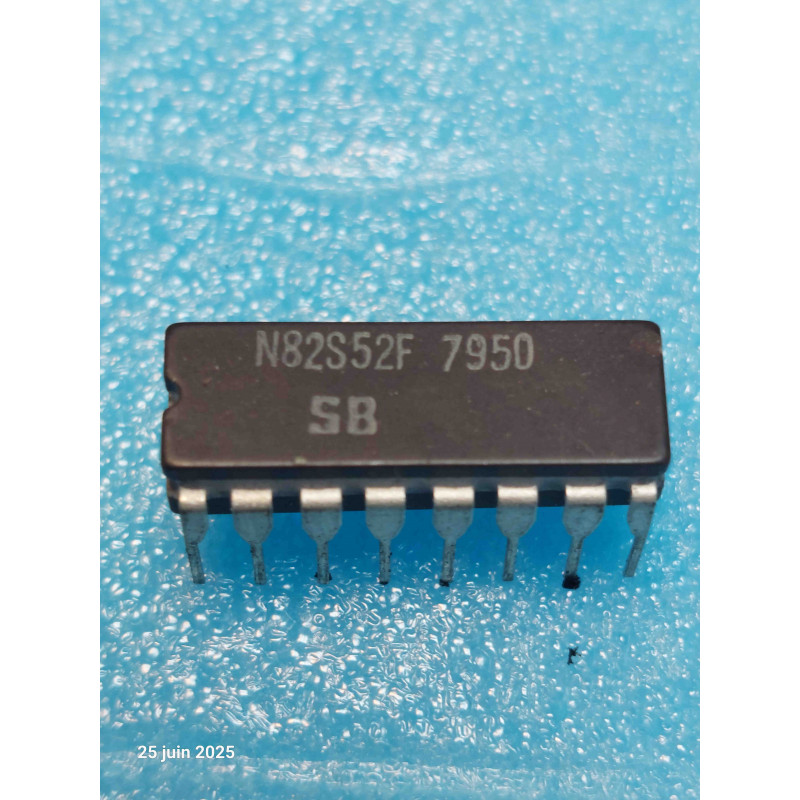

Le N82S52F est un circuit logique d'époque de la famille des décodeurs / convertisseurs logiques de type réseau de portes (Gate Array / décodeur BCD vers Décimal), développé par Signetics. Le préfixe N indique la série standard en température commerciale, tandis que le suffixe F désigne le format de haute qualité en boîtier CDIP16 (Céramique hermétique).
Ce composant fait partie de la série historique 82S (Schottky bipolaire rapide) de Signetics. Il est conçu pour convertir un code d'entrée binaire sur 3 ou 4 lignes en une sortie décimale parmi 8 ou 10 voies avec une broche d'inhibition (Inhibit). C'est une pièce New Old Stock (NOS) rare, recherchée pour la maintenance de calculateurs des années 70, d'instruments de mesure de laboratoire vintage (Signetics/Philips) ou d'anciens systèmes d'affichage industriels.
Note technique & Conseils Pro pour l'Atelier :
Sensibilité de la technologie bipolaire Schottky (82S) : Les circuits de la série Signetics 82S offrent des vitesses de commutation très élevées, mais ils consomment un courant permanent nettement supérieur aux technologies CMOS modernes (séries CD4000 ou 74HC). Assurez-vous que l'alimentation de votre banc de test ou de la carte à réparer est stable et délivre un +5V propre.
Le piège de la broche d'inhibition (Inhibit / Enable) : Si vous câblez ce circuit sur un banc de test et qu'aucune sortie ne bascule malgré le changement des codes binaires en entrée, vérifiez l'état de la ligne d'inhibition (généralement la quatrième entrée ou une broche de validation dédiée). Si cette broche n'est pas connectée ou reste au mauvais niveau logique, toutes les sorties resteront bloquées à leur état de repos.
Restauration et préservation du boîtier céramique : Le boîtier CDIP16 en céramique offre une étanchéité absolue de la puce contre l'humidité ambiante. Lors du dessoudage d'une pièce défectueuse sur la carte d'origine, veillez à utiliser une tresse à dessouder ou une station à aspiration douce pour ne pas surchauffer les pistes, les boîtiers céramiques d'époque n'aimant pas les contraintes mécaniques brutales appliquées sur leurs broches.
