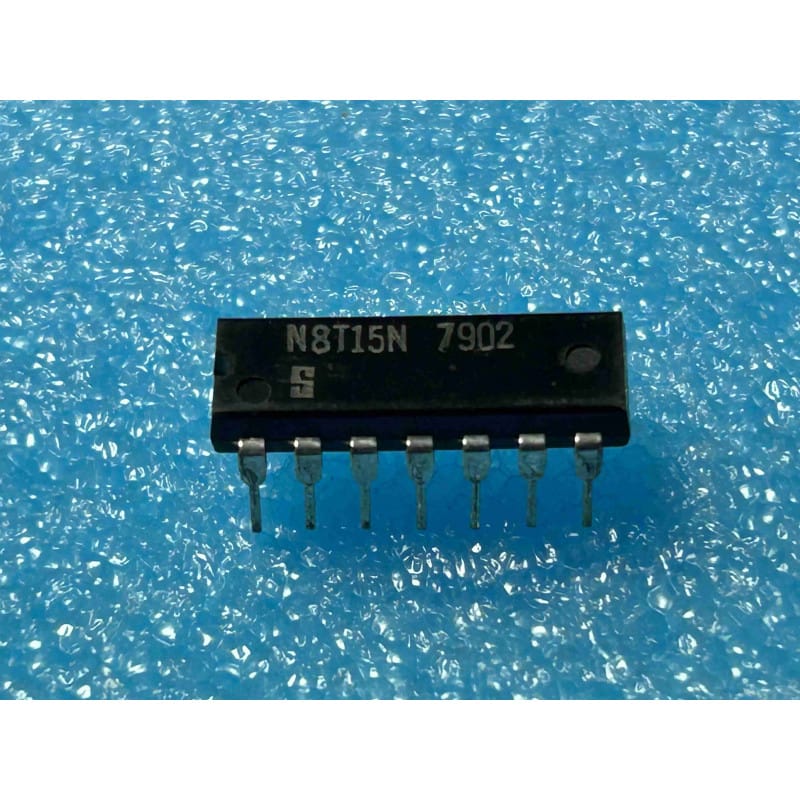

Le N8T15N (ou N8T15 N) est un circuit intégré logique d'époque conçu par le spécialiste américain des semi-conducteurs Signetics (reconnaissable à son logo historique en forme de "S" majuscule stylisé). Logé dans un boîtier standard traversant DIP14 (14 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un quadruple émetteur de ligne (Quad Line Driver) de la famille logique TTL d'époque.
Ce circuit est spécifiquement conçu pour l'émission de données numériques sur de longues lignes de transmission asymétriques ou blindées (comme des câbles coaxiaux ou des paires torsadées). Il s'associe généralement avec son récepteur de ligne complémentaire, le N8T16N. On le retrouve au cœur des bus d'interface et des cartes de communication d'ordinateurs vintage des années 70 et 80, de consoles industrielles d'époque et de périphériques de stockage anciens.
Quadruple driver indépendant : Contient 4 émetteurs de ligne distincts fonctionnant sous une tension d'alimentation unique de +5 Volts.
Forte capacité en courant : Conçu pour piloter des lignes à faible impédance (jusqu'à 50 Ohms), assurant la transmission de signaux nets malgré la capacité parasite des longs câbles.
Entrées compatibles TTL : Interface directe avec les portes logiques classiques de la série 7400 d'époque.
Sorties protégées : Conçues pour supporter des courts-circuits accidentels avec la masse ou les rails d'alimentation sans destruction immédiate de la puce.
Le diagnostic à l'oscilloscope sur de longues lignes :
Si les données transmises d'un module à l'autre sont corrompues ou si les transitions d'horloge sont déformées :
Inspectez la forme des signaux directement sur les broches de sortie du N8T15N. Si les fronts montants ou descendants sont excessivement lents ou arrondis, le driver a perdu sa capacité de commande en courant ou subit une charge trop importante en bout de ligne.
Vérifiez la propreté du rail d'alimentation de +5V sur le composant. La commutation simultanée des 4 canaux à haute fréquence peut provoquer des chutes de tension locales d'époque.
L'importance des résistances de terminaison :
Pour éviter les phénomènes d'écho et de réflexion du signal sur la ligne (qui génèrent des impulsions parasites interprétées comme des fausses données), la ligne de transmission doit être correctement adaptée avec des résistances de terminaison à l'autre extrémité (au niveau du récepteur N8T16N).
Précautions de montage d'époque :
Pour pérenniser votre réparation de bus de données et protéger le circuit d'origine Signetics des agressions thermiques directes d'un fer à souder, utilisez systématiquement un support tulipe de précision DIP14 à contacts dorés. Nettoyez soigneusement la zone à l'alcool isopropylique pur après brasage pour éliminer toute trace de flux de soudure.
