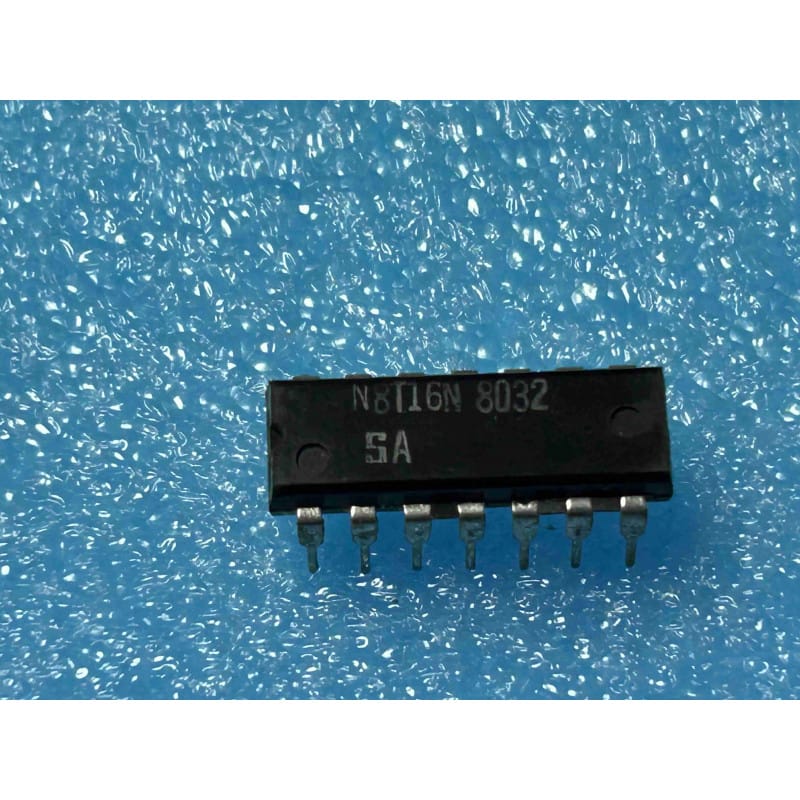

Le N8T16N (ou N8T16 N) est un circuit intégré logique d'époque conçu par le constructeur américain Signetics (reconnaissable à son logo historique en forme de "S" majuscule stylisé). Logé dans un boîtier standard traversant DIP14 (14 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un quadruple récepteur de ligne (Quad Line Receiver) de la famille TTL.
Ce composant est le complément direct et indissociable de l'émetteur de ligne N8T15N. Ensemble, ils forment un couple de transmission robuste capable de véhiculer des signaux logiques TTL sur de longues distances (câbles coaxiaux ou paires torsadées) tout en éliminant les parasites et le bruit électromagnétique induits par le câblage d'époque.
Quadruple récepteur indépendant : Intègre 4 récepteurs de ligne distincts fonctionnant sous une alimentation unique de +5 Volts.
Hystérésis interne (Immunité au bruit) : Équipé de comparateurs d'entrée avec hystérésis intégrée, ce qui permet de transformer des signaux d'entrée bruités ou lents en signaux logiques TTL parfaitement nets et rapides en sortie.
Entrées à haute impédance : Minimise la charge sur la ligne de transmission pour préserver l'intégrité des signaux en provenance du N8T15N.
Sorties à trois états (3-State) : Permet de connecter directement les sorties sur un bus de données commun d'époque sans conflit de bus.
Le diagnostic à l'oscilloscope (Côté récepteur) :
Si des erreurs de transmission de données surviennent en fin de ligne :
Comparez le signal présent sur les entrées du N8T16N avec la sortie logique TTL correspondante. Grâce à son hystérésis, le N8T16N doit délivrer un signal de sortie parfaitement propre et carré, même si le signal d'entrée présente des rebonds, des oscillations ou des flancs très arrondis.
Si la sortie reste figée dans un état haut ou bas permanent malgré un signal d'entrée oscillant correctement autour du seuil de basculement, l'étage récepteur interne ou le contrôle d'activation du bus est défectueux.
Vérification de la ligne de transmission (Adaptation d'impédance) :
Assurez-vous que les résistances de charge (terminaisons de ligne) situées à proximité des entrées du N8T16N n'ont pas dérivé en valeur avec le temps. Une mauvaise adaptation d'impédance provoque des réflexions de signaux qui peuvent tromper le récepteur.
Précautions de montage d'époque :
Pour préserver ce circuit intégré vintage Signetics des agressions thermiques lors du soudage et simplifier la maintenance future, utilisez impérativement un support tulipe de précision DIP14 à contacts dorés. Nettoyez soigneusement la zone à l'alcool isopropylique pur après brasage.
