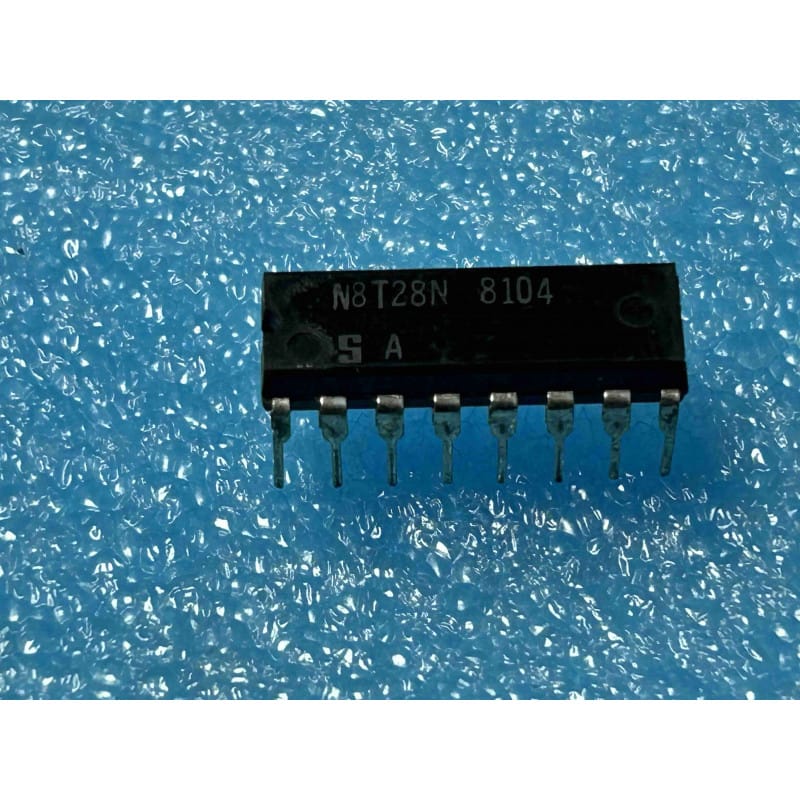

Le N8T28N (ou N8T28 N) est un circuit d'interface logique d'époque conçu par le fondeur américain Signetics (reconnaissable à son logo historique en forme de "S" majuscule stylisé). Logé dans un boîtier standard traversant DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un émetteur/récepteur de bus quadruple bidirectionnel à 3 états (Quad Bus Transceiver).
Complémentaire du célèbre N8T26, le N8T28N se distingue principalement par des récepteurs dotés d'une structure logique d'entrée optimisée (inversante ou non-inversante selon la variante de la série) ou de seuils de commutation ajustés pour améliorer la stabilité des bus système des années 70 et 80. Il est indispensable pour la maintenance de systèmes informatiques vintage, de bus d'instrumentation d'époque (GPIB / IEEE-488) et de cartes industrielles anciennes.
Émetteur/Récepteur quadruple bidirectionnel : Gère simultanément 4 bits de données en émission ou en réception sur un bus partagé.
Sorties à trois états (3-State / Tri-State) : Permet de déconnecter électriquement le composant du bus (état haute impédance), évitant ainsi les conflits de données entre différentes cartes.
Forte immunité au bruit : Équipé de récepteurs dotés de seuils précis pour éliminer les parasites électriques d'époque induits par les câblages ou les fonds de panier.
Forte capacité de commande : Conçu pour piloter des charges capacitives ou de faibles impédances sur les bus de communication de cartes mères vintage.
Alimentation unique de +5 Volts : Intégration directe avec la logique TTL standard de la famille 7400.
Le principe du contrôle bidirectionnel :
Tout comme la version N8T26, le N8T28N utilise des lignes d'activation (Enable) pour piloter le flux de données :
Driver Enable (DE) : Commande le transfert des informations de l'équipement vers le bus.
Receiver Enable (RE) : Commande le transfert des données du bus vers l'équipement.
Astuce de dépannage : Si un bus système reste complètement bloqué, commencez par forcer ces lignes à leur état inactif au multimètre ou à la sonde logique pour vérifier si le composant libère correctement la ligne (retour à l'état haute impédance).
Le diagnostic à l'établi :
Ces transceivers de bus de première ligne sont sensibles aux décharges électrostatiques dues aux manipulations de cartes ou aux courts-circuits accidentels d'époque :
Vérifiez s'il y a un court-circuit franc entre les broches d'E/S côté bus et la masse (Pin 8) ou l'alimentation +5V (Pin 16).
Un échauffement excessif du boîtier plastique sous tension indique généralement une jonction interne détruite à la suite d'une collision de bus.
Précautions de rechange :
Pour préserver ce circuit intégré NOS d'origine Signetics des contraintes thermiques répétées, utilisez impérativement un support tulipe de précision DIP16 à contacts dorés. Nettoyez soigneusement le circuit imprimé à l'alcool isopropylique pur après brasage pour éliminer toute trace de flux conducteur.
