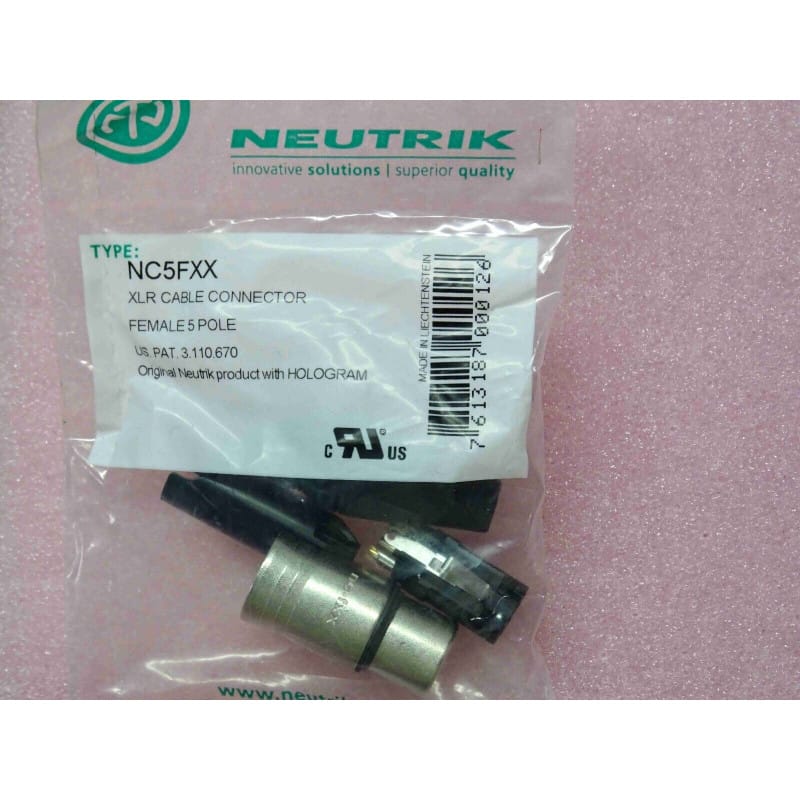

Connecteur femelle de câble XLR 5 broches haut de gamme de marque Neutrik (Référence : NC5FXX), issu de la célèbre série XX. Équipé d'un boîtier ergonomique en métal moulé sous pression, d'un verrouillage mécanique en acier inoxydable et du serre-câble à pince breveté Neutrik type mandrin (chuck type strain relief), ce connecteur offre une résistance mécanique exceptionnelle et une tenue extrême à la traction. Ses contacts usinés en laiton avec plaquage argent garantissent une conductivité maximale, une résistance de contact minimale et une grande longévité. Il est principalement utilisé pour la confection et la réparation de cordons de commande d'éclairage scénique DMX512 (DMX 5 broches), de liaisons audio symétriques stéréo/intercom et de cordons pour microphones stéréophoniques professionnels. Matériel neuf sous emballage d'origine.
Connecteur XLR Femelle de Câble 5 Pôles / Marque Neutrik / Référence NC5FXX / Série XX Industry Standard / Corps Métallique Nickelé Monobloc Ergonomique / Contacts Laiton Plaqué Argent à Souder / Pince Serre-Câble Anti-Traction type Mandrin Polyuréthane / Verrouillage Métallique Acier Inox / Neuf. Composant de connectique événementielle et d'atelier d'intégration haut de gamme indispensable pour la fabrication de câbles DMX512 professionnels, le câblage d'éclairage de scène, d'intercoms et de liaisons audio multi-canaux.
Quantité : 1 connecteur de câble individuel.
Marque / Fabricant : Neutrik (Référence mondiale de la connectique professionnelle pour le spectacle).
Référence Produit : NC5FXX.
Type de Connecteur : Fiche femelle de câble XLR 5 broches (5-pole female XLR cable connector).
Diamètre Extérieur du Câble Admissible : 3,5 mm à 8,0 mm.
Section des Conducteurs : Jusqu'à $1{,}0\text{ mm}^2$ (AWG 18) par fût à souder.
Système Anti-Traction : Serre-câble interne à pince en plastique haute résistance assurant un blocage efficace et doux du câble sans écrasement du diélectrique.
Manchon / Bouton Arrière : Bague en polyuréthane souple offrant une excellente protection contre les contraintes de pliage du câble à la sortie du connecteur.
Résistance de Contact : $\le 3\text{ m}\Omega$.
Tension / Courant Nominale : $50\text{ V AC} / 7{,}5\text{ A}$.
Matériaux & Construction :
Corps / Boîtier : Zinc moulé sous pression avec finition Nickelée (Zinc diecast Nickel plated).
Contacts : Laiton avec plaquage Argent ($2\ \mu\text{m Ag}$) sur sous-couche nickel.
Bouton de Poussoir / Verrou : Acier inoxydable (Stamping Stainless Steel).
Isolant : Polyamide renforcé de fibre de verre (PA 6.6 30% GR) résistant aux chocs et aux températures élevées du fer à souder.
Durabilité / Nombre d'Insertions : $> 1000$ cycles d'accouplement.
État : Neuf sous conditionnement individuel.
Schéma Standard de Câblage DMX512 (Norme USITT DMX512-A / 5 Broches) :
Broche 1 : Masse / Tresse de blindage (Shield / GND).
Broche 2 : Données Primaire Négatif (Data 1- / Cold).
Broche 3 : Données Primaire Positif (Data 1+ / Hot).
Broche 4 : Données Secondaire Négatif (Data 2- / Optionnel ou liaison de retour).
Broche 5 : Données Secondaire Positif (Data 2+ / Optionnel ou liaison de retour).
Atouts de la Série Neutrik XX (NC5FXX vs Ancienne Série X) :
Poussoir de Verrouillage Amélioré : Poussoir métallique plus large et ergonomique pour une manipulation aisée, même avec des gants.
Conductivité de Masse Renforcée : Contact de masse de cage ressort à ressorts multiples pour une continuité de blindage RF/EMI optimale avec l'embase mâle.
Assemblage Rapide sans Vis : Le capuchon arrière se visse directement sur le corps en verrouillant la pince serre-câble interne, réduisant le temps de montage en atelier.
