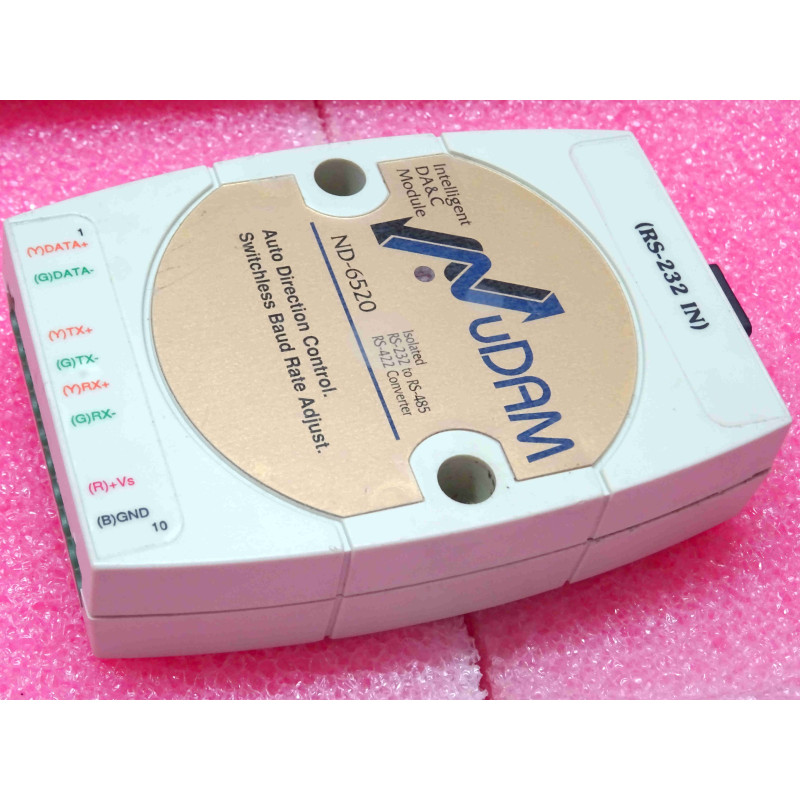

Ce module convertisseur de communication série industriel (Isolated RS-232 to RS-485/RS-422 Converter), référence NuDAM ND-6520 (conçu par ADLINK Technology / NuDAM), est spécialement conçu pour interfacer de manière transparente et sécurisée les ports série RS-232 d'ordinateurs, automates programmables (API/PLC) ou terminaux avec des réseaux industriels longue distance en RS-485 (2 fils / Half-Duplex) ou RS-422 (4 fils / Full-Duplex).
Le ND-6520 intègre un circuit de contrôle de flux matériel intelligent (Auto Data Flow Control / Auto-Tuner) qui ajuste automatiquement la direction des données sans nécessiter de signaux de contrôle de flux RTS/CTS ni de pilote logiciel spécifique. Doté d'une isolation optique renforcée de 3 000 V DC, il immunise le système hôte contre les surtensions, les boucles de masse et les bruits parasites d'origine électromagnétique fréquents en milieu industriel. Matériel d'occasion en parfait état cosmétique et 100 % opérationnel.
Contrôle de Flux Matériel 100 % Transparent : Gère automatiquement l'inversion émission/réception sur le bus RS-485 ; compatible avec n'importe quel logiciel ou superviseur sans modification de code.
Haute Isolation Galvanique (3 000 V DC) : Protège le PC hôte et les cartes d'acquisition contre les transitoires industriels, la foudre induite et les différences de potentiel de terre.
Double Mode RS-485 / RS-422 : Sélection simple du mode d'exploitation (multipoint 2 fils ou liaison point-à-point 4 fils) par cavaliers internes (jumpers).
Architecture Décentralisée & Chaînable : Idéal comme tête de réseau pour piloter une chaîne de modules d'acquisition de la série NuDAM (ND-6013, ND-6017, ND-6050...) ou compatibles.
Applications Recommandées :
Supervision SCADA & PC Industriels : Extension de portée pour les ports COM natifs (RS-232) de PC d'atelier ou serveurs de supervision vers les armoires machines.
Automatismes & Électronique de Puissance : Liaison vers des variateurs de vitesse, compteurs d'énergie Modbus RTU, automates ou afficheurs déportés.
Machines-Outils & Robotique : Transmission fiable de données de commande dans les environnements parasités (proximité moteurs, bobinages et relais).
Conseils d'Atelier & Raccordement :
Résistance de terminaison : Sur les lignes de bus RS-485 longues (> 100 m) ou à haut débit (> 19,2 kbps), raccorder une résistance de terminaison de 120 Ω (1/4 W) à chaque extrémité de ligne entre Data+ et Data-.
Type de câble recommandé : Utiliser une paire torsadée blindée (STP / FTP) de section 0,22 mm² à 0,5 mm² (AWG 22/24), en reliant le blindage à la terre en un seul point pour éliminer les boucles de masse.
Équivalences Directes & Produits Compatibles :
Advantech ADAM-4520, ICP DAS I-7520, Moxa TCC-100 / Transio A52, DVT-6520, Delta Electronics DVPACAB-RS485.
Automatisme & Communication Série / Fabricant : NuDAM (ADLINK) / Réf : ND-6520 / Type : Convertisseur isolé RS-232 vers RS-485/RS-422 / Isolation : 3 000 V DC / Montage : Rail DIN / État : Occasion 100 % opérationnel.
