Le NE530N (ou NE530) est un circuit intégré monolithique d'époque utilisant un procédé de fabrication bipolaire haute performance à injection ionique (I2L). Il s'agit d'un amplificateur opérationnel simple haute vitesse doté d'un taux de balayage (slew-rate) exceptionnel. Ce composant adopte le format d'un boîtier plastique double en ligne standard DIP8 (8 broches, pas de 2,54 mm).

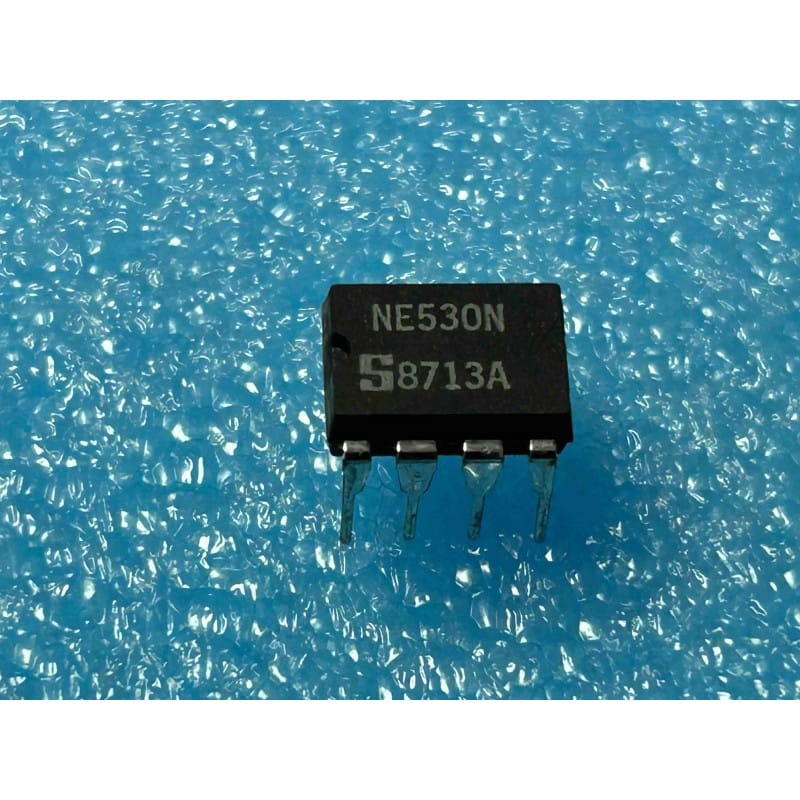

Portant le marquage officiel de Signetics (reconnaissable à son célèbre logo en forme de "S" stylisé), ce circuit intégré original d'époque (NOS) est très réputé pour ses performances dynamiques exceptionnelles. Il est particulièrement recherché pour la restauration ou l'amélioration d'étages audio analogiques haut de gamme, de filtres actifs rapides et de circuits d'acquisition de signaux transitoires.
Le NE530N est un amplificateur opérationnel simple à très haut slew-rate (High Slew Rate Single Operational Amplifier, boîtier DIP8, d'origine Signetics).
Son architecture interne unique a été conçue pour surmonter les limitations de vitesse des amplis-ops classiques (comme le uA741) en offrant une réponse transitoire fulgurante :
Taux de balayage (Slew-Rate) exceptionnel : Il affiche un slew-rate typique de 25 V/µs, lui permettant de reproduire fidèlement et sans distorsion d'intermodulation les signaux à transition rapide et les fronts abrupts.
Large bande passante : Il dispose d'un produit gain-bande de 3 MHz, assurant une excellente linéarité et une réponse en fréquence étendue dans le domaine audio et les basses fréquences radio.
Grande capacité de commande en sortie : L'étage de sortie est conçu pour fournir un courant de sortie confortable tout en conservant une distorsion harmonique extrêmement basse, idéale pour le traitement du signal de précision.
Compensation interne : Le circuit est compensé en fréquence à l'intérieur de la puce pour un gain unitaire stable, évitant le recours à des condensateurs externes de compensation et simplifiant l'implantation sur le circuit imprimé.
On retrouve ce composant d'époque dans les préamplificateurs audio professionnels, les consoles de mixage haut de gamme des années 80, les générateurs de signaux rapides et les circuits de traitement d'échantillonnage (Sample and Hold).
Le diagnostic d'un canal instable ou d'un sifflement HF (Le problème d'oscillation) : En raison de sa grande vitesse (25 V/µs), le NE530N est nettement plus sensible à l'environnement de son circuit imprimé qu'un ampli-op standard lent.
Symptômes : Échauffement anormal de la puce, distorsion étrange dans le signal audio ou bruit de fond important (souvent dû à une oscillation inaudible à l'oreille au-delà de 1 MHz).
Méthode d'atelier :
Le découplage d'alimentation : C'est l'étape cruciale. Soudez impérativement un condensateur céramique multicouche de 100 nF au plus près des broches d'alimentation, directement entre la broche 7 (V+) et la masse, ainsi qu'entre la broche 4 (V-) et la masse. Ne faites jamais l'économie de ces condensateurs d'époque sous peine d'instabilité immédiate.
Capacité parasite d'entrée : Veillez à ce que les pistes reliées aux entrées (inverseuse broche 2 et non-inverseuse broche 3) soient les plus courtes possibles pour limiter les capacités parasites de couplage avec la sortie (broche 6).
Brochage standard (DIP8 simple) : Le NE530N adopte le brochage standard des amplificateurs opérationnels simples (identique au LM741, NE5534, etc.) :
Broche 1 : Balance (Offset Null)
Broche 2 : Entrée inverseuse (Inverting Input)
Broche 3 : Entrée non-inverseuse (Non-Inverting Input)
Broche 4 : Tension d'alimentation négative (V-)
Broche 5 : Balance (Offset Null)
Broche 6 : Sortie (Output)
Broche 7 : Tension d'alimentation positive (V+)
Broche 8 : Non connectée (NC)
Ajustement fin de l'Offset (Zéro de tension) : Si votre application de précision nécessite une tension résiduelle rigoureusement nulle en sortie en l'absence de signal :
Connectez un potentiomètre de réglage linéaire de 10 kOhms d'époque entre les broches 1 et 5.
Reliez le curseur réglable de ce potentiomètre directement à la ligne d'alimentation négative V- (broche 4).
Ajustez délicatement le potentiomètre à l'aide d'un tournevis d'alignement non inductif jusqu'à mesurer exactement 0,00 V en sortie sur la broche 6.
Précautions d'installation :
Pour faciliter les futures phases de test et de maintenance sans abîmer les pistes de votre carte d'époque, utilisez un support tulipe de précision DIP8 à contacts dorés.
Soudez le support vide à l'aide d'un fer réglé à 310 degrés Celsius maximum.
Nettoyez minutieusement la carte avec de l'alcool isopropylique après soudage. Les flux de soudure d'époque peuvent créer des micro-fuites résistives entre les broches d'entrée haute impédance, dégradant la précision de l'offset et introduisant des bruits indésirables dans les signaux faibles.
