Le NE538N (ou NE538) est un circuit intégré monolithique d'époque utilisant un procédé de fabrication bipolaire haute performance à injection ionique. Il s'agit d'un amplificateur opérationnel simple caractérisé par un taux de balayage (slew-rate) extrêmement élevé associé à une compensation interne garantissant une stabilité optimale. Ce composant d'origine adopte le format d'un boîtier plastique double en ligne standard DIP8 (8 broches, pas de 2,54 mm).

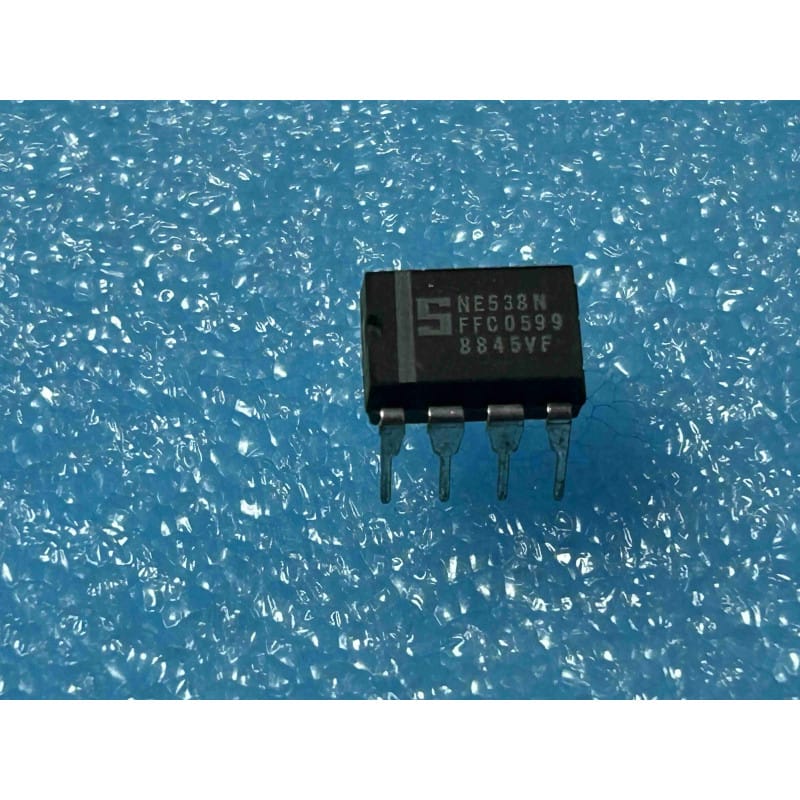

Portant le marquage officiel de Signetics (reconnaissable à son célèbre logo en forme de "S" stylisé), ce circuit intégré original d'époque (NOS) est le grand frère du NE530. Il est conçu pour les applications nécessitant une réponse transitoire rapide, une large bande passante et une excellente fidélité des signaux à fronts raides. On le recherche activement pour restaurer ou améliorer des équipements audio professionnels, des filtres actifs à haute fréquence et de l'instrumentation analogique de collection.
Le NE538N est un amplificateur opérationnel simple à très grand slew-rate compensé en interne (High Slew Rate Single Operational Amplifier, boîtier DIP8, d'origine Signetics).
Sa structure interne est optimisée pour éliminer les distorsions de raccordement et de phase sur les signaux rapides :
Taux de balayage (Slew-Rate) exceptionnel : Il affiche un slew-rate typique de 60 V/µs, lui permettant de suivre sans aucun temps de traînage les transitoires les plus abrupts et les signaux audio à forte dynamique.
Large bande passante : Il dispose d'un produit gain-bande de 6 MHz, doublant ainsi la réponse en fréquence de la version 530 pour un comportement très linéaire en haute fréquence.
Compensation interne complète : Contrairement à d'autres amplis-ops rapides de l'époque qui nécessitaient des réseaux de compensation externes complexes et sujets aux oscillations, le NE538N est stable en boucle fermée pour des gains supérieurs ou égaux à 4 (ainsi qu'en montage suiveur sous certaines conditions de filtrage).
Faible distorsion d'intermodulation : Grâce à sa vitesse, il évite la distorsion dynamique (TIM) et offre une restitution sonore extrêmement transparente et dynamique.
Brochage standard (DIP8 Simple) : Le NE538N adopte le brochage standardisé d'époque des amplificateurs opérationnels simples :
Broche 1 : Balance (Offset Null)
Broche 2 : Entrée inverseuse (Inverting Input)
Broche 3 : Entrée non-inverseuse (Non-Inverting Input)
Broche 4 : Tension d'alimentation négative (V-)
Broche 5 : Balance (Offset Null)
Broche 6 : Sortie (Output)
Broche 7 : Tension d'alimentation positive (V+)
Broche 8 : Non connectée (NC)
La règle d'or d'atelier contre les oscillations (Découplage obligatoire) : Avec un slew-rate de 60 V/µs, la puce réagit au moindre parasite ou inductance de piste. S'il n'est pas découplé rigoureusement, le NE538N entrera instantanément en oscillation haute fréquence (souvent invisible sans oscilloscope, mais provoquant un échauffement de la puce et un son distordu).
Solution d'atelier : Soudez un condensateur céramique de 100 nF au plus près des broches physiques du composant, directement entre la broche 7 (V+) et la masse d'une part, et entre la broche 4 (V-) et la masse d'autre part. Un plan de masse propre sur la carte d'époque est fortement recommandé.
Le piège du gain unitaire (Montage suiveur de tension) : Bien que compensé en interne, le NE538N est optimisé pour des gains en boucle fermée stables supérieurs ou égaux à 4 ($A_V \ge 4$).
Si vous l'utilisez dans un montage suiveur de tension pur (gain de 1, avec la sortie broche 6 reliée directement à l'entrée inverseuse broche 2), il peut présenter des instabilités ou des dépassements (overshoot) sur signaux carrés.
Conseil d'atelier : Si le schéma d'époque impose un gain unitaire, ajoutez une petite capacité de compensation externe (quelques picofarads) dans la boucle de rétroaction ou utilisez une résistance de rétroaction d'environ 2,2 kOhms pour amortir le circuit.
Ajustement de l'Offset (Zéro de tension) : Pour supprimer toute tension continue parasite en sortie :
Connectez un potentiomètre linéaire de 10 kOhms d'époque entre les broches 1 et 5.
Reliez le curseur réglable de ce potentiomètre à la ligne d'alimentation négative V- (broche 4).
Ajustez délicatement jusqu'à mesurer exactement 0,00 V sur la broche 6 en l'absence de signal d'entrée.
Précautions de montage :
Utilisez toujours un support tulipe de précision DIP8 de haute qualité lors du remplacement sur vos cartes d'époque. Cela évite de soumettre le boîtier historique à la chaleur directe du fer à souder.
Soudez le support vide à 310 degrés Celsius maximum.
Nettoyez parfaitement la zone à l'alcool isopropylique pour enlever le flux, car les impuretés peuvent créer des résistances de fuite entre les entrées haute impédance.
