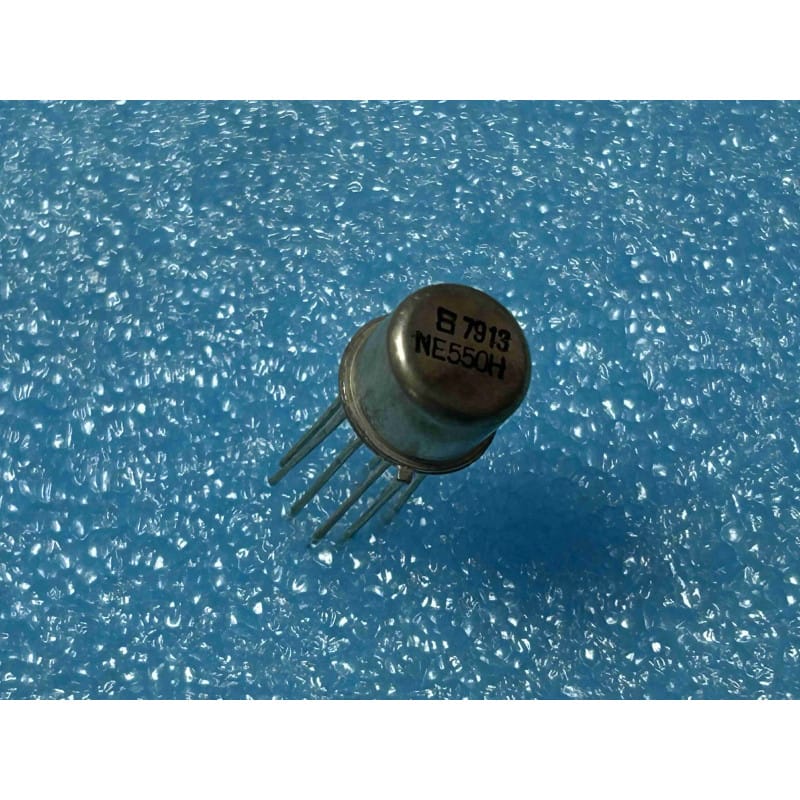

Le NE550H (série 550) est un circuit intégré monolithique d'époque conçu pour la régulation de tension continue de haute précision. Ce composant haut de gamme adopte le format d'un boîtier métallique rond de type TO-100 (boîtier métallique à 10 broches, souvent assimilé au format TO-5 / TO-99 étendu), une conception d'époque offrant un blindage électromagnétique exceptionnel et une excellente dissipation thermique.
Portant le marquage d'époque officiel de Signetics (reconnaissable à son célèbre logo en forme de "S" stylisé embouti ou imprimé sur le capot métallique), ce composant d'origine authentique (NOS) est extrêmement recherché pour la restauration d'alimentations de précision, d'appareils de mesure de laboratoire haut de gamme et d'équipements militaires ou d'instrumentation vintage des années 70 et 80.
Le NE550H est un régulateur de tension de précision ajustable à boîtier métallique (Precision Adjustable Voltage Regulator, boîtier TO-100 à 10 broches, d'origine Signetics).
Très proche fonctionnellement du célèbre standard LM723 mais optimisé avec sa propre architecture interne, il offre une flexibilité de réglage et une stabilité thermique exceptionnelles :
Large plage de tension de sortie : La tension de sortie peut être ajustée en continu sur une plage très étendue allant de 2,0 Volts à 37,0 Volts à l'aide d'un simple pont diviseur de résistances externe.
Tension de référence interne ultra-stable : Il intègre sa propre source de tension de référence (typiquement 1,63 Volt) dotée d'un coefficient de dérive thermique extrêmement faible. Cela permet de réguler des tensions très basses (dès 2V) sans nécessiter de circuits de polarisation complexes.
Limitation de courant de surcharge ajustable : Il dispose d'un circuit de détection et de limitation de courant de surcharge intégré. En connectant une simple résistance externe, vous pouvez définir précisément le seuil de courant maximal pour protéger vos circuits sensibles en aval.
Boîtier métallique hermétique (TO-100) : Ce boîtier métallique offre une protection optimale contre l'humidité, les variations de température ambiante et les parasites électriques environnants, garantissant une stabilité de régulation bien supérieure aux versions plastiques d'époque.
On retrouve ce régulateur d'époque au cœur des modules d'alimentation de précision pour l'avionique, les instruments de mesure professionnels (générateurs, multimètres de table) et les modules de laboratoire analogiques de collection.
Le repérage physique des broches (Le détrompeur du boîtier métallique) : C'est l'étape essentielle pour éviter une inversion destructrice lors du câblage à l'établi. Méthode de repérage :
Le détrompeur (onglet métallique) : Regardez le boîtier métallique par-dessous (côté broches). Vous verrez un petit onglet métallique (ergot) saillant sur le bord du boîtier.
La broche 10 (Référence) : Cet ergot détrompeur est situé juste à côté de la broche 10.
Le sens de lecture : En partant de cette broche 10 et en tournant dans le sens des aiguilles d'une montre (toujours en vue de dessous), les broches sont numérotées de 1 à 9.
Le diagnostic d'un régulateur défaillant (Mesures de contrôle d'époque) : Si la tension de sortie de votre alimentation dérive ou reste nulle. Protocole de test :
La tension d'entrée : Vérifiez que la tension d'entrée brute (non régulée) arrive bien sur la broche 10 (V+) et qu'elle est d'au moins 3 Volts supérieure à la tension de sortie visée.
La tension de référence interne : Mesurez la tension sur la broche 4 (Vref) par rapport à la masse (broche 5, V-). Vous devez y trouver une tension très stable d'environ 1,63 Volt continus. Si cette tension de référence est absente, instable ou s'effondre, la référence interne du NE550H est endommagée.
La tension de sortie : Si la référence est bonne mais que la sortie (broche 6, Vout) reste à 0V, vérifiez que le circuit de limitation de courant (broche 1 pour le sense et broche 10/2 pour la limitation) n'est pas activé par une surcharge sur votre ligne d'utilisation.
L'extension de puissance (Le pilotage d'un transistor ballast) : Bien que le NE550H puisse délivrer directement 150 mA, les applications d'époque l'utilisent très souvent comme circuit de commande pour un transistor de puissance externe (comme un célèbre 2N3055 d'époque ou équivalent) pour fournir plusieurs ampères de courant.
Conseil d'atelier : Si vous remplacez un NE550H sur une alimentation de forte puissance et que le nouveau régulateur chauffe instantanément ou claque à la mise sous tension, testez impérativement le transistor de puissance "ballast" associé. Un court-circuit (jonction collecteur-base en fuite) sur le gros transistor externe renvoie la tension brute directement dans la sortie de commande du NE550H, détruisant la puce neuve.
Précautions de manipulation et de soudage :
Les broches métalliques du boîtier TO-100 sont souples et dorées. Manipulez-les délicatement avec des pinces brucelles fines si vous devez les conformer (les écarter légèrement) pour les adapter au pas du circuit imprimé d'époque.
Soudez le composant à l'aide d'un fer réglé à 310 degrés Celsius maximum, en ne chauffant pas chaque broche plus de 2 à 3 secondes pour ne pas propager une chaleur excessive vers le cristal de silicium à travers les broches métalliques.
