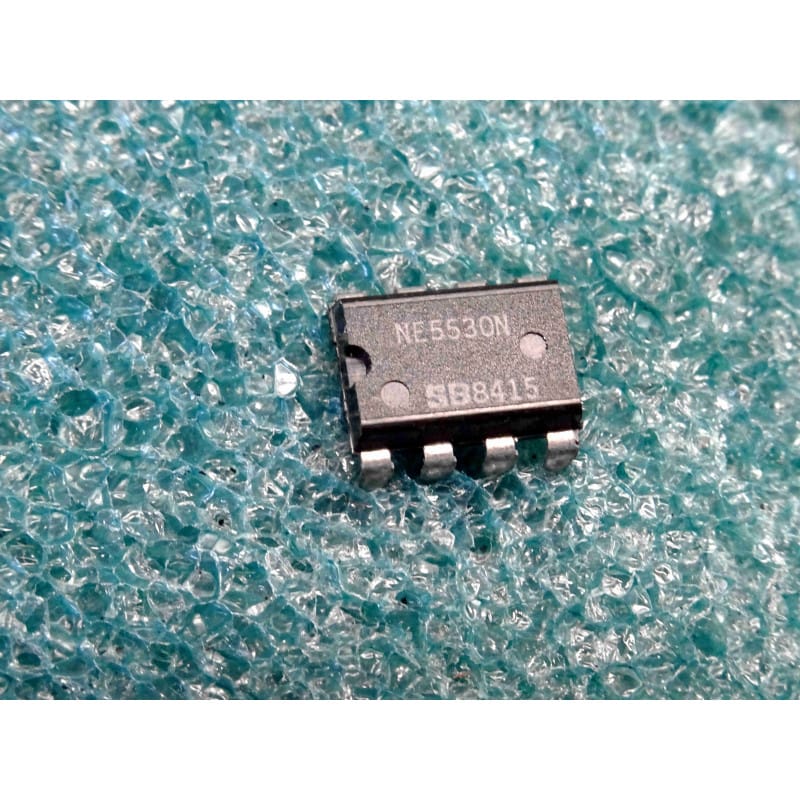

Le NE5530N (série 5530) est un double amplificateur opérationnel (AOP) monolithique d'époque utilisant la technologie bipolaire haute performance de Signetics. Logé dans un boîtier standard DIP8 (8 broches, pas de 2,54 mm), ce circuit d'origine authentique (NOS) correspond exactement à la version double du célèbre amplificateur simple NE530.
Il est très recherché pour la restauration de consoles de mixage d'époque, de préamplificateurs audio de studio et d'étages de filtrage actif à haute dynamique des années 80.
Version Double du NE530 : Il regroupe deux amplificateurs de type NE530 sur une seule et même puce de silicium, offrant un gain de place considérable sur les circuits d'époque.
Taux de balayage (Slew-Rate) exceptionnel : Il conserve les performances dynamiques de la version simple avec un slew-rate typique de 25 V/µs, éliminant la distorsion d'intermodulation transitoire (TIM) sur les signaux audio complexes.
Large bande passante : Produit gain-bande de 3 MHz, garantissant une excellente linéarité et une réponse en fréquence très étendue.
Compensation interne : Compensé en interne pour un gain unitaire stable, simplifiant l'implantation et évitant le recours à des condensateurs de stabilisation périphériques.
Brochage standard (DIP8 Double) : Contrairement au NE530 simple, le NE5530N adopte le brochage standardisé d'époque des doubles amplificateurs opérationnels (identique au LM358, NE5532, MC1458, etc.) :
Broches 1, 2, 3 : Sortie A, Entrée inverseuse A, Entrée non-inverseuse A.
Broche 4 : Tension d'alimentation négative (V-).
Broches 5, 6, 7 : Entrée non-inverseuse B, Entrée inverseuse B, Sortie B.
Broche 8 : Tension d'alimentation positive (V+).
Le diagnostic d'une oscillation ou d'un échauffement HF : En raison de la vitesse élevée de la puce (25 V/µs), l'absence de découplage d'alimentation propre provoque immédiatement des oscillations haute fréquence instables (au-delà de 1 MHz), entraînant un échauffement rapide du boîtier et un son distordu.
Solution d'atelier : Soudez impérativement un condensateur céramique multicouche de 100 nF au plus près des broches physiques du composant, directement entre la broche 8 (V+) et la masse d'une part, et la broche 4 (V-) et la masse d'autre part.
Précautions de montage d'époque :
Utilisez systématiquement un support tulipe de précision DIP8 de haute qualité pour accueillir ce composant rare sans l'exposer à la chaleur directe du fer à souder.
Soudez le support vide à 310 degrés Celsius maximum, puis nettoyez minutieusement la zone à l'alcool isopropylique pour éliminer tout résidu de flux de soudure acide, évitant ainsi les courants de fuite parasites entre les broches d'entrée.
