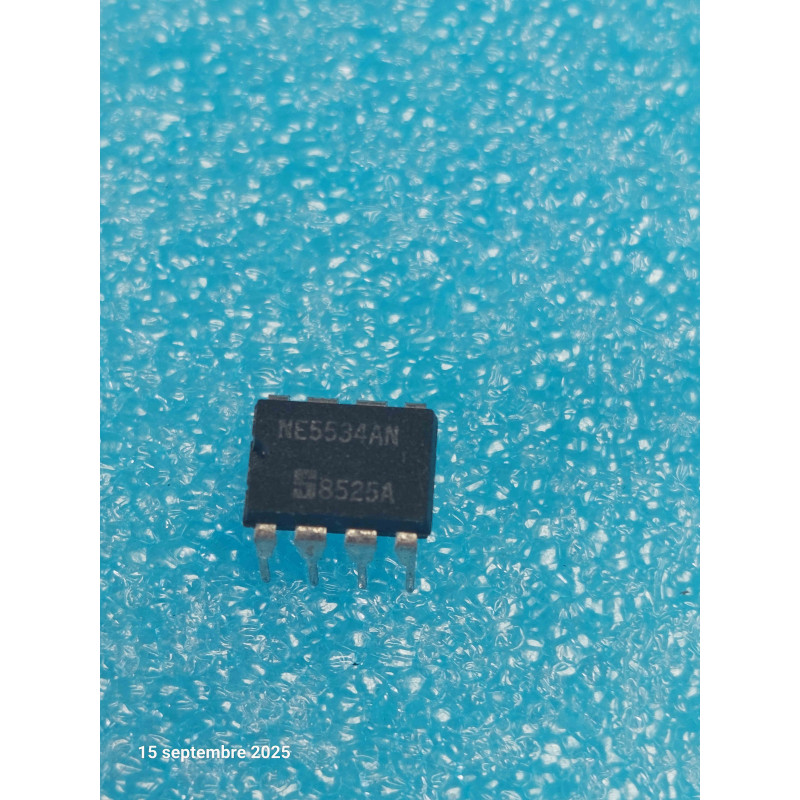

Le NE5534AP (ou NE5534 AP) est un circuit intégré analogique mythique, développé et popularisé à l'origine par le fondeur américain Signetics (reconnaissable d'époque à son célèbre logo en forme de "S" stylisé). Logé dans un boîtier plastique DIP8, ce composant est un amplificateur opérationnel unique à ultra-faible bruit, optimisé pour l'audio professionnel et la haute fidélité.
La déclinaison AP représente la sélection haut de gamme triée sur le volet : le suffixe A garantit des performances de bruit encore plus strictes (courant et tension de bruit inférieurs) et une dérive d'offset réduite par rapport au modèle standard, tandis que le P spécifie le boîtier plastique DIP8. C'est le standard historique incontournable pour la maintenance des consoles de mixage de studio (SSL, Neve, Soundcraft), des préamplificateurs de platines vinyles (correcteurs RIAA) et du matériel de traitement du son d'époque.
Note technique :
Capacité de Charge de Ligne : Le NE5534AP de chez Signetics se démarque par un étage de sortie d'époque particulièrement costaud, capable de débiter du courant dans une charge de 600 Ohms avec une tension de sortie atteignant 10V RMS. C'était l'atout majeur pour attaquer directement de longues lignes audio blindées de studio sans distorsion ni affaissement du signal.
Brochage Spécifique (Ampli Simple avec Compensation) : Ce n'est pas un double ampli op. Son brochage DIP8 suit la configuration des amplis simples dotés de réglages fins :
Broche 1 : Balance / Compensation externe (Balance/Comp)
Broche 2 : Entrée inversée (Inverting Input)
Broche 3 : Entrée non-inversée (Non-inverting Input)
Broche 4 : V- / Alimentation négative
Broche 5 : Compensation externe (Balance/Comp)
Broche 6 : Sortie (Output)
Broche 7 : V+ / Alimentation positive
Broche 8 : Compensation externe (Comp)
Conseils Pro :
Le piège de l'auto-oscillation au gain unitaire (Le condensateur externe) : Le NE5534AP d'époque est stable en interne pour un gain supérieur ou égal à 3. Si vous l'implantez dans un montage configuré en suiveur de tension (Gain = 1) ou à très faible gain, la puce va se mettre à osciller à haute fréquence (plusieurs MHz). Cela va générer du souffle, de la distorsion, et faire chauffer le composant de manière destructive. Pour corriger cela, soudez un petit condensateur céramique externe de 22 pF (pico-farads) entre la broche 5 et la broche 8 pour stabiliser le circuit.
Ne pas confondre avec le NE5532 : Malgré le boîtier DIP8 identique, le NE5534 (Ampli simple) n'a pas du tout le même brochage que le NE5532 (Ampli double). Si vous insérez cette pièce d'origine Signetics dans un support câblé pour un NE5532 ou un TL072, vous allez envoyer le rail de puissance positif directement dans la sortie de la puce, provoquant la mort immédiate de ce composant New Old Stock.
