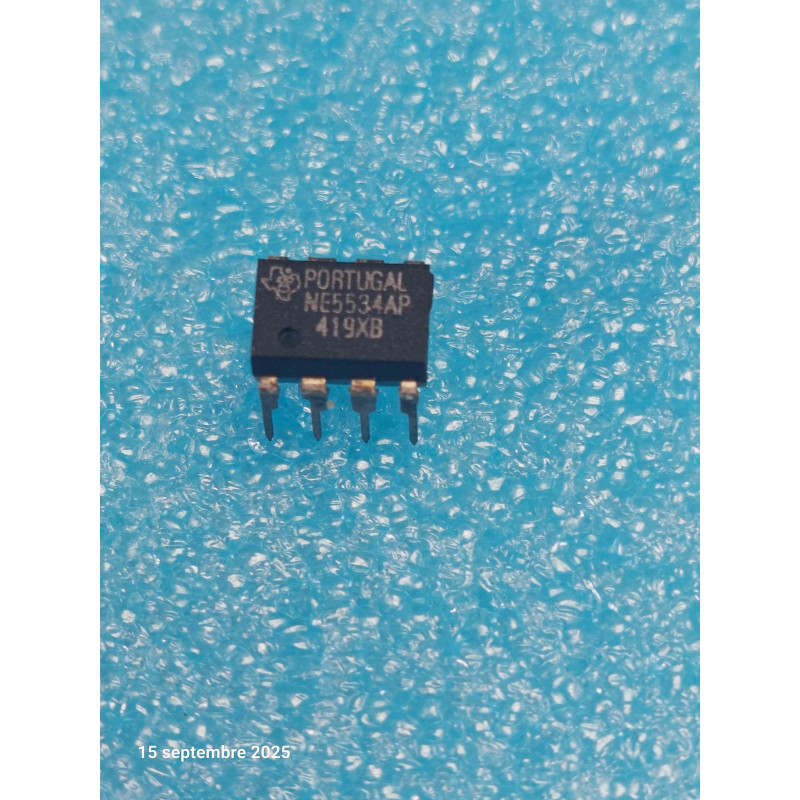

Le NE5534AP (ou NE5534 AP) est un circuit intégré analogique légendaire développé à l'origine par Signetics et produit ici par Texas Instruments. Logé dans un boîtier plastique DIP8, ce composant est un amplificateur opérationnel unique ultra-faible bruit, spécialement optimisé pour l'audio professionnel de haute fidélité.
La déclinaison AP représente la sélection haut de gamme triée en usine : le suffixe A garantit des performances de bruit encore plus strictes et un courant de dérive (offset) minimisé par rapport à la version standard, tandis que le P désigne le boîtier plastique DIP8. C'est le standard absolu de l'industrie audio depuis la fin des années 70, incontournable pour la maintenance de consoles de mixage haut de gamme (SSL, Neve), de préamplis de platines vinyles (RIAA), d'effets guitare de studio et de matériel hi-fi de collection.
Note technique :
Capacité de Charge Exceptionnelle : Le NE5534AP se distingue par un étage de sortie d'époque très robuste, capable de piloter directement des charges de 600 Ohms avec une tension de sortie atteignant ±10V RMS sans distorsion. Cela permettait d'attaquer directement des lignes audio blindées très longues dans les studios d'enregistrement.
Brochage Spécifique (Ampli Simple avec Compensation) : Attention, ce n'est pas un double ampli op. Son brochage DIP8 suit le standard des amplis simples :
Broche 1 : Balance / Compensation externe (Balance/Comp)
Broche 2 : Entrée inversée (Inverting Input)
Broche 3 : Entrée non-inversée (Non-inverting Input)
Broche 4 : V- / Alimentation négative (ou masse en alim simple)
Broche 5 : Compensation externe (Balance/Comp)
Broche 6 : Sortie (Output)
Broche 7 : V+ / Alimentation positive
Broche 8 : Compensation externe (Comp)
Conseils Pro :
Le piège de la compensation externe (Le condensateur magique) : Le NE5534AP est stable en interne pour un gain supérieur ou égal à 3. Si vous l'utilisez dans un montage d'époque configuré en suiveur de tension (Gain = 1) ou en faible gain unitaire, la puce va entrer en auto-oscillation à haute fréquence et chauffer de manière destructive. Pour éviter cela lors d'un dépannage, il est impératif de connecter un petit condensateur céramique externe de 22 pF (pico-farads) entre la broche 5 et la broche 8. Ce condensateur de compensation externe stabilise parfaitement le circuit au détriment d'une très légère baisse du Slew Rate (qui passe à 6 V/µs).
Le piège du remplacement par un double ampli op : Ne confondez pas le NE5534 (Simple ampli op) avec son grand frère le NE5532 (Double ampli op), qui partage pourtant le même boîtier DIP8. Si vous insérez par inadvertance un NE5534 dans un support prévu pour un NE5532 (ou un TL072/RC4558), vous allez court-circuiter l'alimentation de la carte directement dans la sortie de la puce d'époque, provoquant la mort immédiate du composant NOS.
