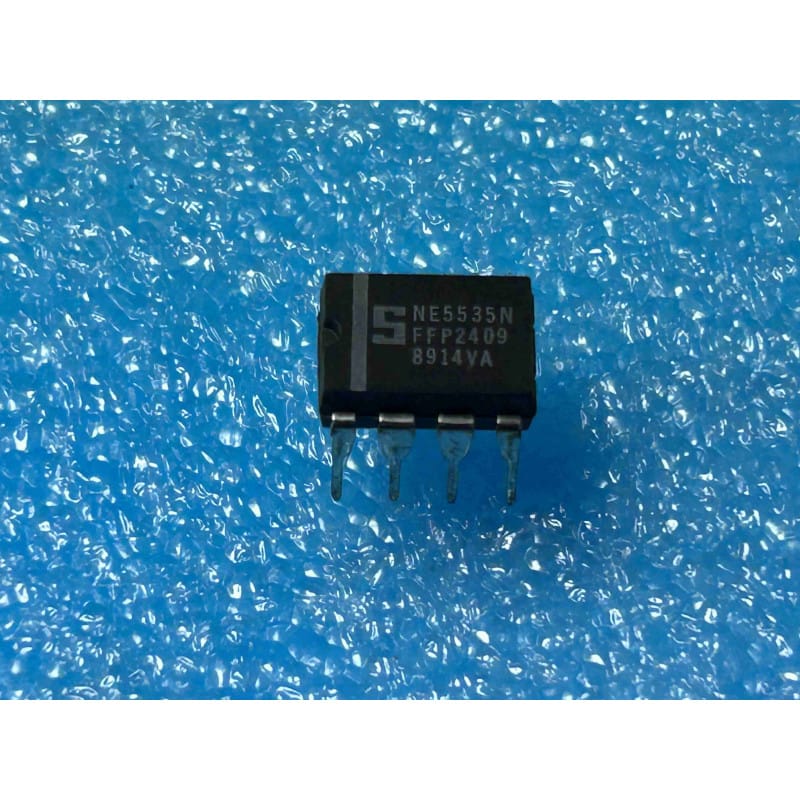

Le NE5535N (série 5535) est un double amplificateur opérationnel (AOP) monolithique d'époque conçu par Signetics. Logé dans un boîtier standard DIP8 (8 broches, pas de 2,54 mm), ce circuit d'origine authentique (NOS) se caractérise par un taux de balayage (slew-rate) élevé et une excellente réponse transitoire.
Il est particulièrement recherché pour la restauration de consoles de mixage, de filtres actifs rapides et d'équipements audio analogiques des années 80 et 90 exigeant une bonne dynamique.
Deux canaux haute performance : Intègre deux amplificateurs indépendants à grand slew-rate sur une puce compacte DIP8, facilitant l'intégration sans encombrer le circuit imprimé.
Taux de balayage (Slew-Rate) élevé : Offre un slew-rate typique de 15 V/us, limitant efficacement la distorsion d'intermodulation transitoire sur les signaux audio complexes et rapides.
Large réponse en fréquence : Affiche un produit gain-bande de 1,4 MHz, garantissant une reproduction linéaire et stable sur tout le spectre utile.
Compensation interne : Stable en gain unitaire, évitant l'utilisation de condensateurs de compensation externes pour une mise en œuvre simplifiée.
Brochage standard (DIP8 Double) : Le NE5535N adopte le schéma d'affectation standard de l'industrie (identique au LM358, NE5532, MC1458, etc.) :
Broches 1, 2, 3 : Sortie A, Entrée inverseuse A, Entrée non-inverseuse A.
Broche 4 : Tension d'alimentation négative (V-).
Broches 5, 6, 7 : Entrée non-inverseuse B, Entrée inverseuse B, Sortie B.
Broche 8 : Tension d'alimentation positive (V+).
Le diagnostic d'instabilité HF (Le réflexe du découplage d'alimentation) : Avec un slew-rate de 15 V/us, ce composant est sensible aux impédances de lignes d'alimentation d'époque. Une absence de découplage localisé peut provoquer des auto-oscillations haute fréquence inaudibles mais générant de la distorsion et un échauffement anormal de la puce.
Solution d'atelier : Soudez un condensateur céramique multicouche de 100 nF au plus près des broches physiques du circuit intégré, directement entre la broche 8 (V+) et la masse d'une partie, et la broche 4 (V-) et la masse d'autre part.
Précautions de montage d'époque :
Installez systématiquement un support tulipe de précision DIP8 de haute qualité. Cela protège ce composant historique de la chaleur directe du fer à souder lors du remplacement et simplifie les futurs tests.
Soudez le support vide avec un fer réglé à 310 degrés Celsius maximum.
Nettoyez minutieusement la zone environnante à l'alcool isopropylique après brasage. Les résidus de flux de soudure accumulés peuvent créer des résistances de fuite parasites perturbant les entrées à haute impédance.
