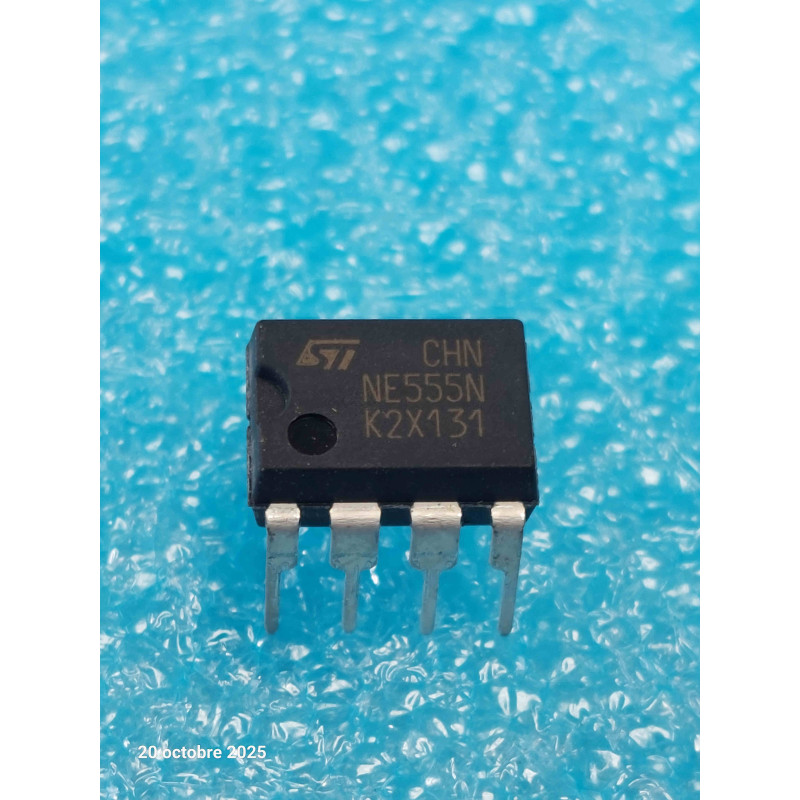

Le NE555N est un circuit de temporisation monolithique ultra-robuste capable de générer des impulsions de synchronisation, des retards précis ou des oscillations stables. Sa polyvalence lui permet de fonctionner dans trois modes principaux : monostable (générateur d'impulsion unique / timer), astable (oscillateur / générateur de signaux carrés, PWM) et bistable (bascule / flip-flop). C'est un composant indispensable pour la réparation de flippers vintage, de consoles rétro, de synthétiseurs (génération d'horloge), de clignotants et d'innombrables cartes industrielles.
Note technique :
Architecture Interne (La règle des 3 résistances) : Le nom "555" vient des trois résistances internes de 5 kOhms connectées en série. Elles forment un pont diviseur qui fixe les seuils de comparaison internes à $1/3$ et $2/3$ de la tension d'alimentation (VCC). Ces seuils contrôlent deux comparateurs internes qui pilotent une bascule RS (Flip-Flop) connectée au transistor de décharge (broche 7) et à l'étage de sortie (broche 3).
Robustesse de Sortie : Contrairement aux circuits logiques ou aux amplificateurs opérationnels standards, la broche 3 du NE555 peut absorber (sink) ou fournir (source) jusqu'à 200 mA. Cela permet de simplifier les schémas en évitant l'utilisation d'un transistor tampon pour actionner de petites charges inductives ou lumineuses.
Conseils Pro :
Le piège du pic de courant (Découplage obligatoire) : Le NE555 standard (bipolaire) présente une caractéristique critique : lors de chaque basculement de sa sortie (broche 3), les transistors internes provoquent un court-circuit transitoire très bref entre VCC et la masse. Cela génère un pic de courant interne pouvant atteindre 300 mA sur le rail d'alimentation, capable de faire planter les microcontrôleurs ou circuits logiques logés sur la même carte.
Astuce pro : Connectez impérativement un condensateur de découplage céramique de 100 nF en parallèle avec un condensateur électrolytique de 10 µF à 47 µF au plus près des broches 8 (VCC) et 1 (GND) du NE555 pour absorber ces pointes de courant. De plus, placez un condensateur de 10 nF sur la broche 5 (Control Voltage) vers la masse pour stabiliser les seuils de comparaison internes contre le bruit résiduel.
Maintenance & Diagnostic (Pas d'oscillation ou sortie figée) :
Si le NE555 reste bloqué au niveau haut ou bas en mode astable, vérifiez la broche 7 (Discharge). Hors tension, mesurez la continuité du réseau de résistances externes connecté à cette broche. Si le transistor de décharge interne est grillé (souvent suite à une décharge sans résistance de protection), le condensateur externe de temporisation ne peut plus se vider, bloquant définitivement le cycle.
Vérifiez la broche 4 (Reset). Pour que le circuit fonctionne, cette broche doit être impérativement tirée au niveau haut (VCC). Si la piste de Reset est coupée ou si la résistance de pull-up a dérivé vers la masse, le NE555 restera figé avec une sortie à 0V, ignorant les broches Trigger (2) et Threshold (6).
