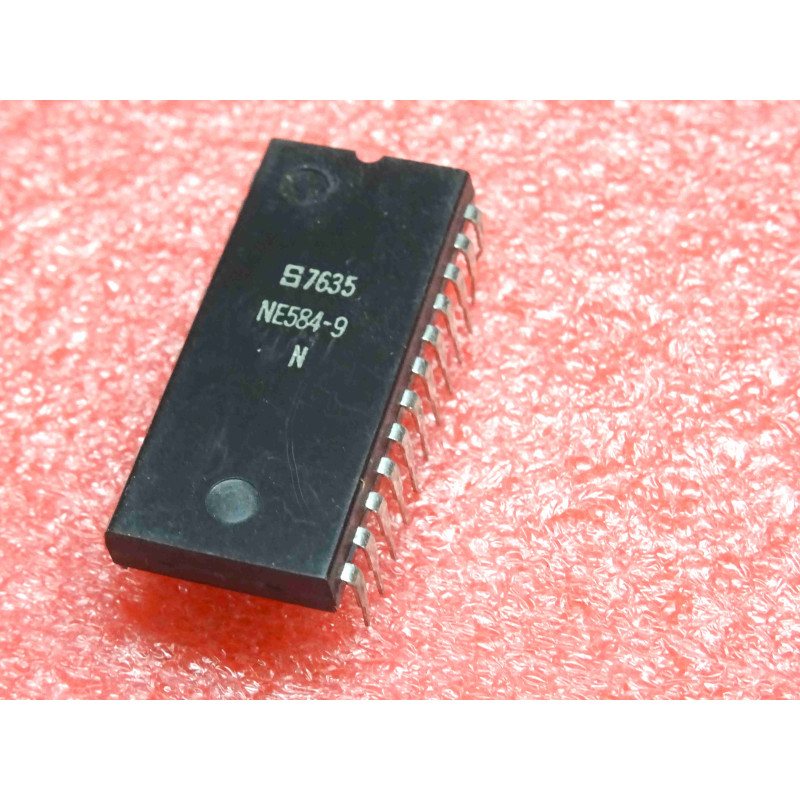

Le NE584-9N est un circuit intégré d'interface haute tension hautement spécialisé, développé historiquement par Signetics. Présenté sous la forme d'un boîtier DIP, ce composant est un driver de cathode à 9 canaux conçu spécifiquement pour piloter les affichages multiplexés à 7 segments à décharge de gaz (de type Panaplex, Beckman, ou afficheurs à l'orange néon fluorescent). Sa fonction principale est de servir d'interface entre les circuits logiques basse tension (TTL, CMOS) et les tensions d'amorçage très élevées nécessaires à l'allumage des segments de ces afficheurs rétro.
Note technique :
Gestion de la Haute Tension : Contrairement aux afficheurs DEL standards fonctionnant en 5V, les afficheurs à décharge de gaz réclament des tensions d'amorçage souvent supérieures à 100V ou 180V. Le NE584-9N intègre des transistors internes capables de commuter ces niveaux de tension vers la masse (commutation de cathode) sans claquer.
Architecture à 9 Canaux : Les 9 lignes indépendantes permettent de piloter l'ensemble des 7 segments d'un digit, plus le point décimal (DP) et un segment additionnel (comme un signe moins ou un indicateur spécial), facilitant le balayage dynamique (multiplexage) sur les cartes d'affichage.
Conseils Pro :
Le piège de la fuite de courant et du flou visuel (Ghosting) : Sur les cartes d'époque utilisant des afficheurs Panaplex, si vous observez des segments qui restent très légèrement allumés en arrière-plan alors qu'ils devraient être éteints (phénomène de ghosting), inspectez les lignes de blanking et les diodes de blocage associées au NE584-9N. Un composant périphérique fatigué peut empêcher la décharge complète de la haute tension résiduelle entre deux cycles de multiplexage.
Diagnostic de Panne & Précautions : 1. Si un segment ou un digit complet reste définitivement éteint, vérifiez la broche d'entrée logique correspondante venant du décodeur. Si l'impulsion logique arrive mais que la cathode de l'afficheur ne descend pas à la masse, le canal interne du NE584-9N est coupé.
2. Attention Danger : Lors des relevés à l'oscilloscope ou au multimètre autour de ce boîtier Signetics, restez extrêmement vigilant. Les broches de sortie de ce circuit côtoient directement des tensions létales pour l'électronique basse tension et dangereuses pour l'opérateur. Utilisez des sondes isolées.
