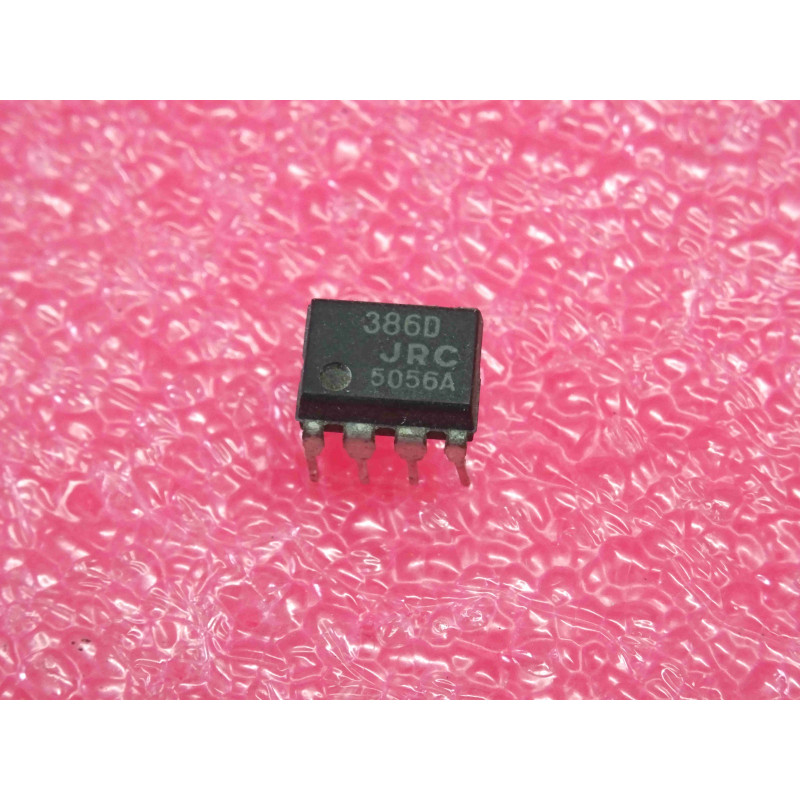

Le NJM386D (couramment marqué 386D JRC sur le boîtier) est un circuit intégré analogique mythique développé par New Japan Radio Company (JRC). Logé dans un boîtier plastique DIP8 standard à 8 broches traversantes, ce composant est un amplificateur de puissance audio monocanal (mono) conçu pour les applications portatives basse tension.
Version JRC du célébrissime LM386 de National Semiconductor, il se distingue par une consommation de courant au repos dérisoire et une excellente dynamique sous une tension d'alimentation réduite. C'est le cœur audio incontournable de millions de petits appareils électroniques des années 80 à aujourd'hui : mini-amplis de guitare de voyage (comme le Smokey Amp ou le Ruby Amp), récepteurs radio AM/FM portatifs, interphones, oscillateurs de code morse et bruiteurs de flippers ou de jeux d'arcade d'époque.
Note technique :
Architecture du Gain Interne Modulaire : Par défaut, si on laisse les broches 1 et 8 totalement ouvertes (non connectées), le NJM386D possède un gain interne fixé à 20 (26 dB) grâce à une résistance de contre-réaction interne. Cependant, l'architecture d'époque permet de modifier ce gain très facilement de manière purement matérielle :
Gain de 200 (46 dB) : En plaçant un condensateur électrolytique de 10 µF directement entre la broche 1 et la broche 8.
Gain intermédiaire (ex: 50) : En plaçant une résistance en série avec ce même condensateur entre ces deux broches.
Brochage Standardisé (DIP8 - NJM386D) :
Broche 1 : Gain (Réglage du gain)
Broche 2 : Entrée inversée (généralement reliée à la masse)
Broche 3 : Entrée non-inversée (reçoit le signal audio via un potentiomètre de volume)
Broche 4 : GND (Masse générale du circuit)
Broche 5 : VOUT (Sortie du signal audio amplifié vers le haut-parleur)
Broche 6 : V+ / VS (Alimentation positive unique)
Broche 7 : Bypass (Découplage interne du circuit de polarisation)
Broche 8 : Gain (Réglage du gain)
Conseils Pro :
Le piège des sifflements de haute fréquence (Le réseau de Zobel) : C'est la panne la plus fréquente sur les montages d'époque utilisant un 386D. En raison de sa sensibilité et de la charge inductive que représente un haut-parleur, le circuit a une fâcheuse tendance à entrer en auto-oscillation ultrasonique (ce qui fait chauffer la puce et sature le son). Pour stabiliser impérativement la sortie, vous devez placer un réseau de Boucherot/Zobel directement sur la broche 5 avant le haut-parleur : une résistance de 10 Ohms en série avec un condensateur de 47 nF ou 100 nF reliés à la masse.
Élimination des bruits d'alimentation (Broche 7 Bypass) : Si l'amplificateur émet un ronronnement continu (bourdonnement de l'alimentation secteur ou bruit numérique induit), connectez un condensateur électrolytique de 10 µF entre la broche 7 (Bypass) et la masse. Cela stabilise la tension de référence interne du circuit et améliore drastiquement le taux de réjection du bruit d'alimentation (PSRR).
Isolation continue en sortie : La broche 5 de sortie est polarisée en interne à la moitié exacte de la tension d'alimentation (V+/2). Pour éviter d'envoyer un courant continu destructeur dans la bobine de votre haut-parleur, insérez systématiquement un gros condensateur de liaison électrolytique (généralement de 220 µF à 470 µF) entre la broche 5 et le pôle positif du haut-parleur.
