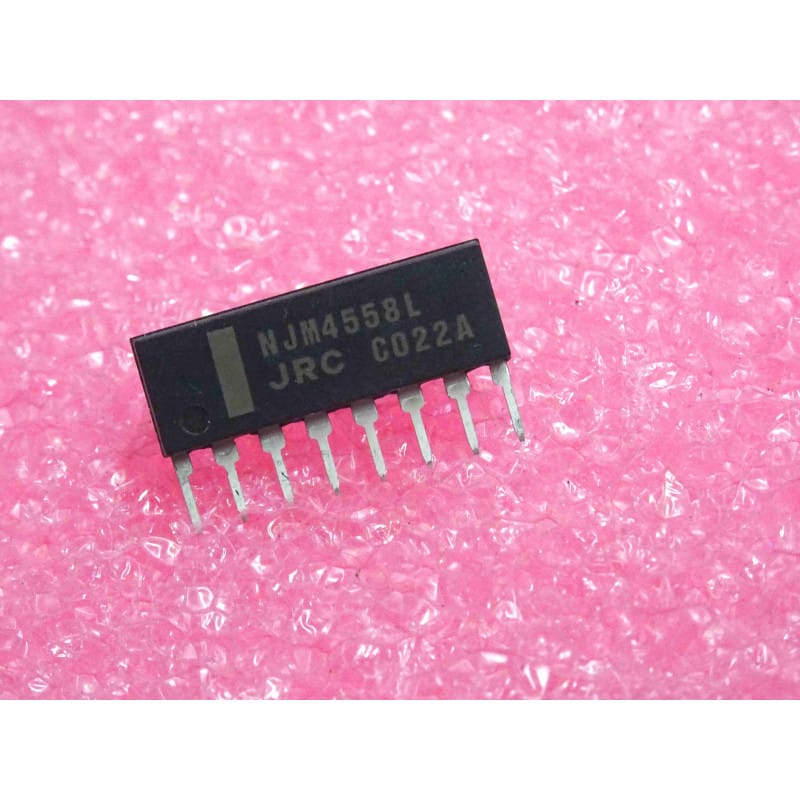

Le NJM4558L (souvent écrit ci NJM 4558 L, ic NJM4558L) est un circuit intégré double amplificateur opérationnel (AOP) à fort gain, fabriqué historiquement par JRC (New Japan Radio Company).
Ce composant est une variante du grand classique 4558, optimisé pour offrir un gain élevé et une excellente stabilité dans les applications de traitement du signal analogique. La lettre "L" dans la nomenclature de JRC indique qu'il est logé dans un boîtier traversant à rangée unique de type SIP-8 / SIL-8 (Single In-line Package à 8 broches alignées), particulièrement pratique pour optimiser l'espace sur les circuits imprimés verticaux ou compacts.
Fabricant : JRC (New Japan Radio).
Fonction : Double amplificateur opérationnel à fort gain (Dual High-Gain Operational Amplifier).
Boîtier : SIP-8 / SIL-8 traversant (Single In-line Package à 8 broches alignées).
Signification de la référence :
NJM... : Préfixe constructeur de New Japan Radio.
-4558 : Référence standard de l'industrie pour le double AOP à compensation interne.
-L : Suffixe désignant le boîtier en ligne unilatéral (SIP / SIL).
Performances clés :
Double AOP indépendant : Intègre deux amplificateurs opérationnels identiques sur une même puce, partageant les broches d'alimentation.
Gain et stabilité : Conçu pour fournir un gain en boucle ouverte élevé et une faible distorsion, idéal pour les étages de préamplification audio et les filtres actifs.
Alimentation symétrique ou simple : Fonctionne traditionnellement avec des tensions continues allant de +/- 5V à +/- 15V.
Repérage et Brochage (Boîtier SIP-8) :
Repérage : Le boîtier présente une rangée unique de 8 broches alignées. Le repérage de la broche 1 s'effectue généralement par le point ou le chanfrein situé à l'extrémité gauche du boîtier lorsque la face plane et gravée est orientée vers soi. Le brochage regroupe les entrées, sorties et alimentations des deux canaux dans un format linéaire.
Environnement : Ce type de boîtier SIP se rencontre fréquemment dans les équipements audio japonais des années 1980 et 1990 (tables de mixage, amplificateurs hi-fi, autoradios) où le montage vertical permet de gagner de la place.
Diagnostic Express (AOP saturé ou canal muet) :
Symptômes Courants en Atelier :
Sortie d'un des canaux figée au maximum des rails d'alimentation ou absence totale de signal : circuit intégré détruit suite à une surtension.
Distorsion ou bourdonnement sur une voie : vieillissement du composant ou défaillance des condensateurs de liaison adjacents.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence stable des tensions d'alimentation positive et négative sur les broches dédiées par rapport à la masse.
Recommandations de Montage & Restauration :
Précautions de soudage : Les broches d'un boîtier SIP-8 étant alignées sur un pas étroit, veillez à utiliser une pannede fer à souder propre et une quantité modérée de soudure pour éviter les ponts électriques entre les broches adjacentes.
