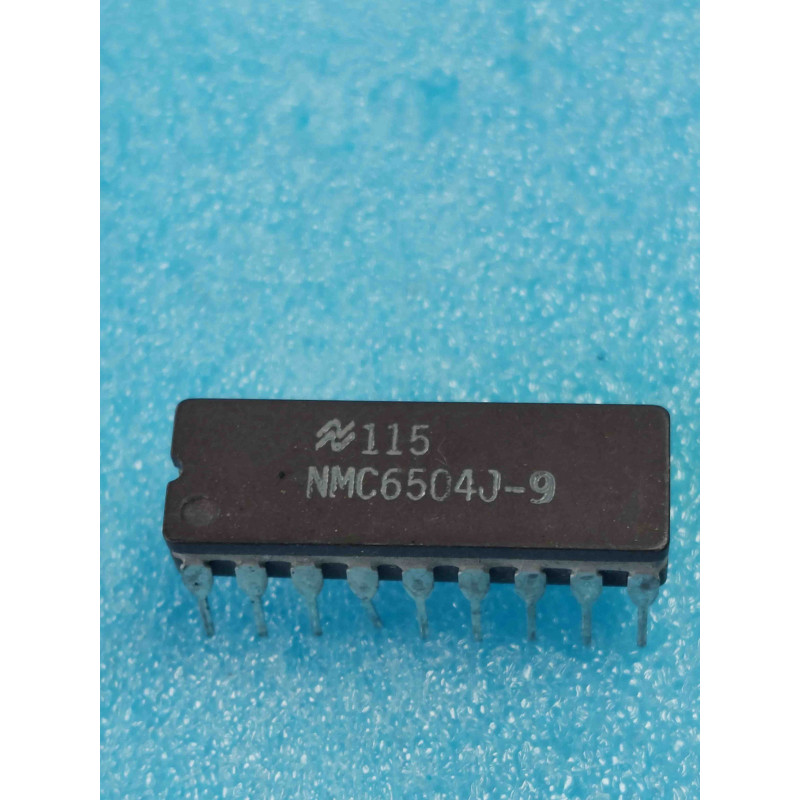

Le NMC6504J-9 (couramment marqué NMC6504J-9 ou NMC6504J -9) est un circuit intégré de mémoire vive statique (SRAM) d'époque, conçu et fabriqué aux États-Unis par National Semiconductor. Ce composant haut de gamme adopte un boîtier hermétique en céramique scellé de type Ceramic DIP 18 broches (CDIP18) étroit (300 mils), équipé de broches renforcées haute durabilité.
Le préfixe NMC identifie de manière stricte la gamme de mémoires combinant la technologie CMOS à ultra-faible consommation avec l'architecture silicium de National Semiconductor. La lettre J valide le boîtier bi-couche en céramique frittée (C-DIP), tandis que l'indice de tri de vitesse -9 spécifie un temps d'accès de 300 nanosecondes (300ns) maximum, optimisé pour s'interfacer de manière stable avec les microprocesseurs et microcontrôleurs CMOS de première et deuxième génération.
Il s'agit d'une mémoire RAM statique CMOS de 4 Kilobits organisée de manière stricte en 4096 mots de 1 bit (4K / 4096 words x 1-bit Static CMOS RAM). Évolution technologique majeure par rapport aux mémoires de génération NMOS (comme la série 2102), sa structure CMOS lui confère une consommation de courant absolument infime à l'état de veille, ce qui en faisait la puce idéale pour concevoir des banques de mémoires sauvegardées par batterie (Battery-Backed RAM). On retrouve ce composant de précision dans l'instrumentation scientifique portable, les calculateurs industriels de terrain soumis à de fortes variations thermiques, le secteur aéronautique/médical d'époque et les systèmes embarqués vintages. Géré en qualité New Old Stock (NOS), c'est une pièce de collection industrielle rare, vitale pour réparer des modules de sauvegarde de données ou restaurer à l'identique des cartes électroniques critiques sans altérer l'intégrité historique du circuit.
Le diagnostic de la perte de mémoire au débranchement (Le piège du courant de fuite de la diode antiretour) : Si la puce NMC6504J-9 conserve parfaitement ses données lorsque l'appareil reste allumé, mais que la mémoire s'efface totalement ou se corrompt dès que vous coupez le secteur, le problème vient du circuit de commutation de la pile. Méthode d'atelier : Ne remplacez pas la puce NOS immédiatement. Mesurez la tension sur la broche 18 (VCC) immédiatement après avoir coupé l'alimentation principale. La tension fournie par la pile de sauvegarde doit être présente (généralement entre 2,5V et 3,6V) et stable. Si la tension est à 0V, inspectez les diodes au silicium ou au germanium câblées en inverse qui aiguillent le courant de la pile vers la puce. Si l'une de ces diodes a fui ou est coupée, la puce perd son alimentation de secours et efface la matrice.
La règle de l'art pour les signaux de contrôle propres : La technologie CMOS possède une impédance d'entrée extrêmement élevée. Si vos lignes de commande, notamment le signal d'écriture WE ou de sélection CE, présentent des rebonds mécaniques ou du bruit haute fréquence, la puce effectuera de micro-cycles d'écriture erronés qui corrompront le contenu de la cellule pointée. Conseil pro : Assurez-vous de la présence d'un condensateur de découplage en céramique multicouche (MLCC) de 100 nF directement sous la carte au plus court entre la broche 18 (VCC) et la broche 9 (GND) pour filtrer les transitoires électriques lors des basculements de modes.
Précautions mécaniques et thermiques avec le boîtier CDIP18 : Le boîtier en céramique frittée (C-DIP) protège admirablement la puce contre l'humidité et le vieillissement, mais il conduit la chaleur du fer à souder de manière instantanée vers le silicium. De plus, les broches latérales étamées de cette génération d'origine National Semiconductor sont rigides. Règle de l'art : Ne soudez jamais ce composant rare NOS directement sur la platine. Installez systématiquement un support tulipe DIP18 étroit (300 mils) à contacts dorés. Cela protégera définitivement la matrice de silicium contre le stress thermique du fer lors de l'installation et facilitera instantanément vos relevés au banc de test ou à l'analyseur logique lors des phases de diagnostic.
