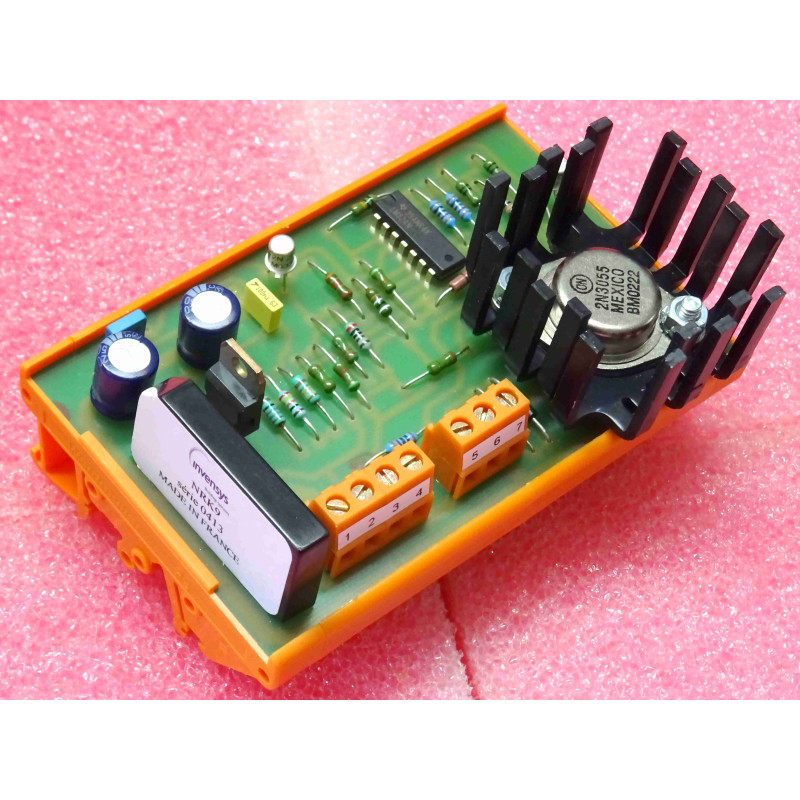

Ce module d'interface et convertisseur de signal analogique d'origine constructeur Invensys Controls (Série NRK9 / Réf. lot : Série 0413 – Gamme CVC / TAC / Schneider Electric) est un transducteur de commande de régulation conçu pour interfacer des sorties de régulateurs ou d'automates programmables avec des servomoteurs de vannes de régulation thermique.
Il assure la conversion linéaire et l'amplification d'un signal de consigne standard 0-10 V DC en un signal de puissance analogique 0-20 V DC (ou signal d'adaptation spécifique vanne), calibré pour le pilotage direct d'actionneurs de vannes proportionnelles consommant jusqu'à 40 VA. Conçu dans un boîtier compact à clipsage direct sur rail DIN 35 mm, ce module nécessite une tension d'alimentation externe de 24 V AC (non fournie) pour son fonctionnement. Livré 100 % neuf de stock d'origine.
Adaptation de Gamme Précise (0-10 V vers 0-20 V) : Permet d'intégrer facilement des actionneurs de vannes thermiques spécifiques sans avoir à remplacer les cartes de sorties analogiques standard de l'automate.
Capacité de Commande Élevée (40 VA) : Délivre la puissance nécessaire au moteur de positionnement de la vanne sans saturer le régulateur principal.
Montage Rapide en Tableau CVC : Format modulaire s'intégrant directement sur le rail DIN 35 mm des armoires de chaufferie ou de traitement d'air.
Applications Recommandées :
Régulation CVC & Chaufferie : Pilotage proportionnel de vannes trois voies ou deux voies Invensys / TAC / Siebe sur circuits d'eau chaude ou d'eau glacée.
Centrales de Traitement d'Air (CTA) : Commande d'actionneurs de registres ou de batteries de régulation nécessitant un signal 0-20 V.
Consignes de Câblage & Raccordement :
Source 24 V AC : Utiliser un transformateur d'isolement de commande 230 V / 24 V AC de puissance suffisante pour couvrir la consommation propre du module et les 40 VA de l'actionneur.
Polarité & Blindage : Raccorder le signal de consigne 0-10 V en respectant la polarité (GND / 0-10 V). Pour éviter les perturbations électromagnétiques en gaine technique, privilégier du câble blindé deux paires pour le signal de commande.
Vérification de course : Après raccordement sous 24 V AC, vérifier avec un multimètre que l'application de 0 V, 5 V et 10 V en entrée produit respectivement 0 V, 10 V et 20 V en sortie vers la vanne.
Régulation CVC, Convertisseurs Analogiques & Transducteurs / Fabricant : INVENSYS CONTROLS / Modèle : NRK9 / Série : 0413 / Entrée : 0-10 V / Sortie : 0-20 V (40 VA) / Alimentation : 24 V AC / Montage : Rail DIN 35 mm / État : 100 % Neuf.
