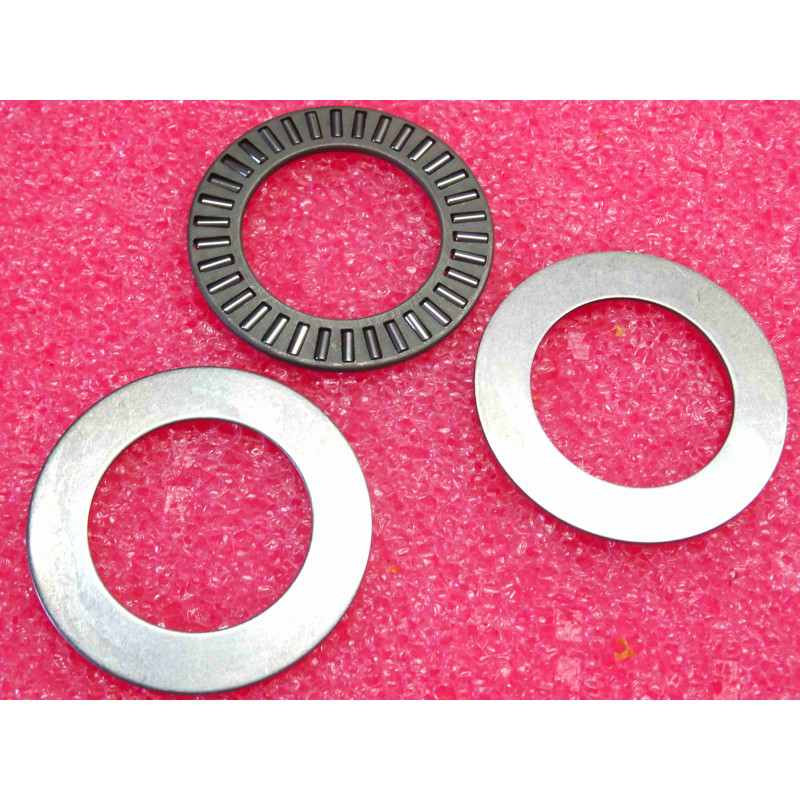

Cette butée axiale à aiguilles de haute précision (IKO Needle Roller Thrust Bearing with Thin Washer), fabriquée au Japon par le spécialiste du guidage et des roulements IKO (Nippon Thompson Co., Ltd.) sous la référence NTB3047AS (code commande RS Components 198-8917), est conçue pour encaisser des charges axiales unidirectionnelles très élevées dans un encombrement en épaisseur minimal de seulement 2 mm.
L'ensemble associe une cage en tôle d'acier maintenant 34 aiguilles de précision (dimensions 1 x 5 mm) et une rondelle de butée mince solidaire/associée (série AS de 1 mm d'épaisseur), permettant de créer une piste de roulement directe sur des faces d'appui non trempées ou d'assurer un guidage axial compact sur des arbres de 30 mm.
Épaisseur Axiale Minimale : Avec seulement 2 mm d'encombrement axial, elle remplace avantageusement les rondelles de friction en bronze ou en PTFE tout en réduisant considérablement le couple de frottement sous forte charge.
Grande Capacité de Charge Axiale : La répartition de l'effort sur 34 aiguilles calibrées assure une rigidité élevée et prévient les déformations sous fortes poussées axiales.
Rondelle Mince Intégrée (Série AS) : La rondelle en acier à ressort trempé et poli (série AS 3047, épaisseur 1 mm) sert de piste de roulement économique lorsque les pièces adjacentes du mécanisme ne peuvent pas être trempées/rectifiées.
Précision Japonaise IKO : Qualité de fabrication garantissant un fonctionnement régulier, silencieux et sans à-coups sous charge continue.
Applications Recommandées :
Transmissions Mécaniques : Butées d'arbres primaires/secondaires, cloches d'embrayage et coupleurs coniques.
Actionneurs & Vérins : Reprise d'effort axial sur vis sans fin, vis à billes ou réducteurs à train épicycloïdal.
Pompes Hydrauliques & Compresseurs : Guidage axial des plateaux oscillants et rotors.
Conseils d'Atelier & Règles de Montage :
Exclusivité Charge Axiale : Cette butée ne doit être soumise à aucun effort radial. Le guidage radial de l'arbre doit impérativement être assuré séparément par une douille à aiguilles ou un roulement radial.
Qualité des Surfaces d'Appui : Si la cage frotte directement contre le carter sans la rondelle AS, la face d'appui doit être rectifiée (rugosité fine Ra inferieur ou egal a 0,2 µm) et trempée en surface (58 à 64 HRC).
Lubrification : Pré-graisser abondamment la cage et les aiguilles avant assemblage pour éviter tout échauffement lors de la montée en charge initiale.
Équivalences Directes / Séries Similaires :
INA / Schaeffler AXK 3047 + AS 3047, SKF AXK 3047 + AS 3047, NTN / NSK NTB3047 + AS3047, Koyo / JTEKT NTA-1828 (équivalent impérial approchant) / AXK3047.
Mécanique Générale & Guidage / Fabricant : IKO Nippon Thompson (Japon) / Type : Butée axiale à aiguilles avec rondelle / Réf : NTB3047AS (RS 198-8917) / Dimensions : 30 x 47 x 2 mm / État : Neuf.
