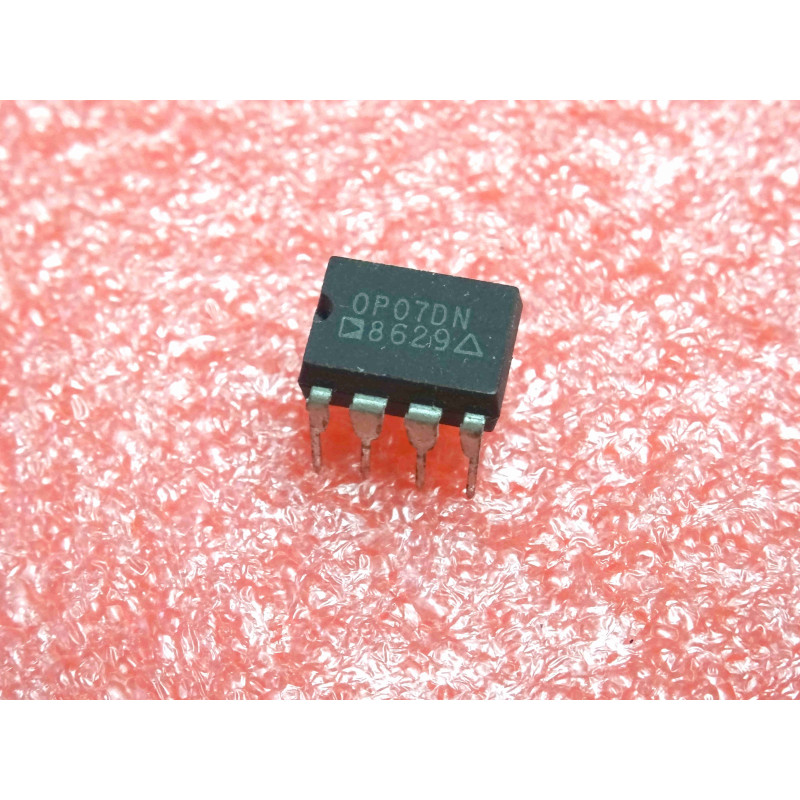

Amplificateur Opérationnel de Précision OP07DN

Le OP07DN est un amplificateur opérationnel monolithique de précision. Tout comme la version CN, il offre une tension de décalage d'entrée (offset) très basse de 150 µV maximum. La variante "DN" garantit d'excellentes performances d'instrumentation avec un rapport qualité/prix optimisé pour les applications industrielles courantes, le conditionnement de signaux de capteurs et les balances électroniques.

Note technique :

• Compensation interne : Ce circuit est entièrement compensé en fréquence en interne, éliminant le besoin de condensateurs externes et garantissant une stabilité parfaite en gain unitaire.

• Excellente réjection : Il dispose de taux de réjection du mode commun (CMRR) et de réjection des variations d'alimentation (PSRR) extrêmement élevés, indispensables pour maintenir la précision du signal.

Conseils Pro :

• Brochage et Compatibilité : Il utilise le brochage standard des amplificateurs simples en boîtier DIP8. Il est idéal en remplacement direct pour améliorer la précision d'un montage existant basé sur un LM741 défaillant.

• Maintenance : Si le signal de sortie dérive ou présente un bruit basse fréquence anormal :

  1. Nettoyez soigneusement le circuit imprimé autour des broches d'entrée (broches 2 et 3). Les résidus de flux de soudure peuvent créer des courants de fuite microscopiques qui annulent les bénéfices de la haute précision de l'OP07.

  2. Assurez-vous que les broches 1 et 8 (utilisées pour l'ajustement optionnel de l'offset) ne sont pas parasitées par des pistes de puissance proches.
