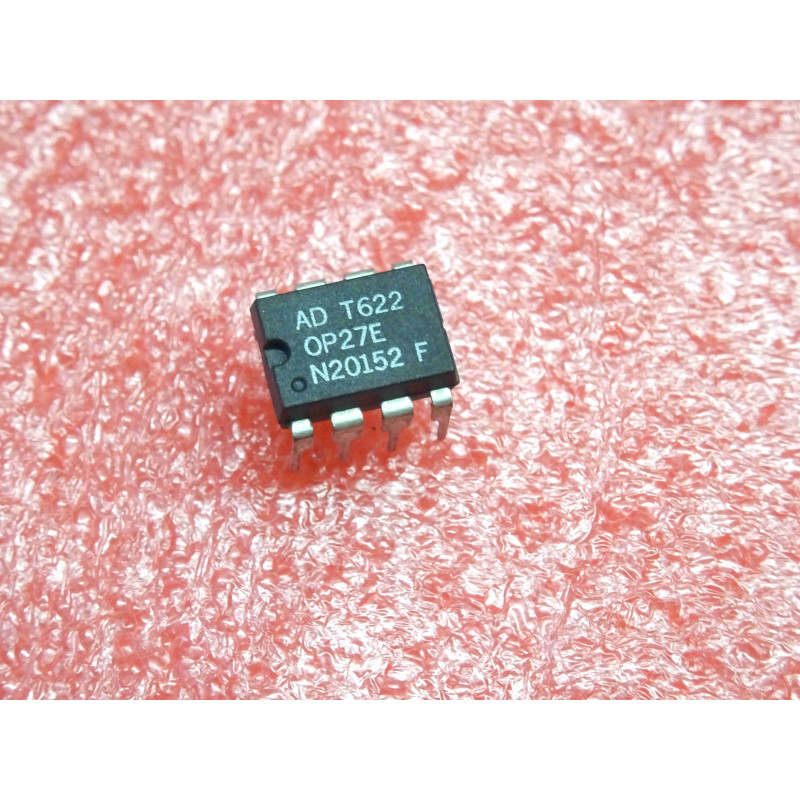

L' OP27EP (fabriqué à l'origine par Precision Monolithics / PMI, aujourd'hui intégré à Analog Devices) est un amplificateur opérationnel monolithique de haute précision et à très faible bruit (Low-Noise Precision Operational Amplifier IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP-8 / DIP-8) au pas standard de 2,54 mm, ce composant est une référence absolue dans l'instrumentation de mesure haut de gamme, le traitement de signal audio professionnel, les chaînes de conditionnement de capteurs et les boucles de régulation de précision.
Son rôle est d'amplifier des signaux analogiques extrêmement faibles (quelques microvolts) avec une précision remarquable, tout en introduisant un niveau de bruit thermique et de tension de décalage (offset) quasi nul.
Fabricants d'origine : Precision Monolithics (PMI) / Analog Devices.
Fonction : Amplificateur opérationnel de précision à très faible bruit.
Boîtier : PDIP-8 / DIP-8 (Plastique 8 broches traversantes).
Signification de la référence :
OP : Operational Amplifier (gamme haute performance Analog Devices / PMI).
27 : Référence de la famille OP27 (conception ultra-faible bruit et faible offset).
E : Grade de température et de spécification de précision (plage industrielle/étendue).
P : Boîtier plastique DIP (PDIP-8).
Performances clés :
Bruit de Tension Exceptionnellement Faible : Densité spectrale de bruit de tension très réduite (environ 3 nV/√Hz à 1 kHz), idéal pour les signaux de faible amplitude.
Tension d'Offset d'Entrée Minimale : Très faible tension de décalage initiale (souvent inférieure à 25 µV à 100 µV max), garantissant une précision DC remarquable sans nécessiter d'ajustement externe complexe.
Gain en Boucle Ouverte Élevé : Supérieur à 1 million (100 dB à 120 dB), assurant une excellente linéarité.
Vitesse de Balayage (Slew Rate) : Environ 2,8 V/µs (optimisé pour la stabilité et le faible bruit plutôt que pour la vitesse pure).
Diagnostic Express (Saturation en sortie, dérive thermique, bruit anormal) :
Symptômes Courants en Atelier :
Sortie Collée au Rail d'Alimentation : L'ampli-op est détruit suite à une surtension en entrée ou une rupture de la boucle de contre-réaction.
Oscillations Parasites Haute Fréquence : L'OP27 possède un produit gain-bande élevé et est conçu pour des gains en boucle fermée supérieurs ou égaux à 5 (ou un gain unitaire stable selon les révisions, mais l'utilisation en buffer pur de gain 1 peut parfois nécessiter un réseau de compensation externe sur certaines versions de la famille). Vérifie la stabilité en configuration suiveur.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence des rails symétriques, par exemple +15,0 V sur la broche 7 et -15,0 V sur la broche 4.
Tension Différentielle d'Entrée : En fonctionnement linéaire, la tension entre la broche 2 (IN-) et la broche 3 (IN+) doit être nulle (quelques microvolts).
Équivalences et Substituts Directs :
Substitut direct de même référence : OP27G, OP27E, OP27AZ (selon le boîtier).
Équivalents fonctionnels de précision :
LT1007 (très proche, ultra faible bruit).
NE5534 (autre référence classique pour le très faible bruit audio, attention au brochage des compensations).
OP07 (très faible offset, mais bande passante et bruit différents).
Recommandations de Montage :
Support DIP-8 : Utilise un support DIP-8 à contacts tulipe de haute qualité pour éviter d'induire des résistances de contact parasites ou des tensions thermoélectriques (effet Seebeck) qui dégraderaient les performances de très faible offset de la puce.
Découplage Soigné : Place des condensateurs céramiques de 100 nF au plus près des broches 7 (V+) et 4 (V-) reliés à une masse propre pour éliminer tout bruit secteur ou haute fréquence sur l'alimentation.
