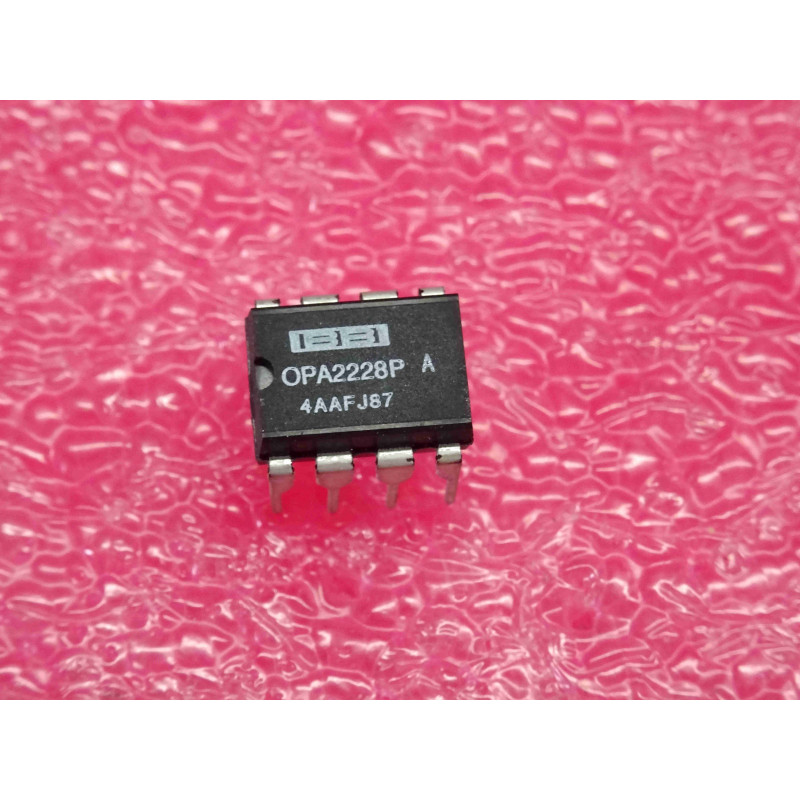

Le OPA2228PA (ou OPA2228 PA) est un circuit intégré analogique d'exception développé par le célèbre fondeur américain Burr-Brown (aujourd'hui intégré à Texas Instruments). Logé dans un boîtier DIP8 standard à 8 broches traversantes, ce composant renferme deux amplificateurs opérationnels de très haute précision et à ultra-faible bruit.
Mariage réussi entre une précision continue d'instrumentation (offset infime) et d'excellentes performances dynamiques en courant alternatif (large bande passante), il est considéré d'époque comme l'un des meilleurs amplificateurs opérationnels audio et de mesure du marché. La déclinaison PA désigne la version en boîtier plastique standard DIP8. C'est une pièce New Old Stock (NOS) de premier choix pour l'upgrade ou la maintenance de convertisseurs numérique-analogue (DAC) haut de gamme, de préamplificateurs de microphones professionnels, de cartes de numérisation médicale et d'instrumentation de laboratoire de table.
Note technique :
Optimisation de la bande passante : La série OPA2228 a été spécifiquement décompensée en usine pour maximiser sa vitesse et sa bande passante (33 MHz), ce qui lui permet de maintenir un gain très élevé et une distorsion harmonique quasi nulle, même sur les hautes fréquences du spectre audio ou d'acquisition.
Brochage Standardisé (Dual Op-Amp en DIP8) : Il respecte scrupuleusement le brochage standard des doubles amplis ops : Sortie A (broche 1), Entrée inversée A (broche 2), Entrée non-inversée A (broche 3), V- (broche 4), Entrée non-inversée B (broche 5), Entrée inversée B (broche 6), Sortie B (broche 7), V+ (broche 8).
Conseils Pro :
Le piège critique du gain unitaire (La condition de stabilité) : C'est la distinction majeure avec son petit frère le OPA2227. Le OPA2228PA n'est pas stable au gain unitaire. Il exige impérativement un gain supérieur ou égal à 5 (Circuit configuré en amplificateur inverseur ou non-inverseur avec un gain de 5 minimum). Si vous tentez de l'installer comme simple tampon / suiveur de tension (Gain = 1) dans un étage de sortie de DAC ou de filtre actif d'époque, la puce va entrer en auto-oscillation violente et destructive à haute fréquence, provoquant une distorsion majeure et une surchauffe immédiate. Pour un montage à gain unitaire, utilisez obligatoirement le OPA2227PA.
Sensibilité au découplage d'alimentation : Compte tenu de sa bande passante très large de 33 MHz, ce circuit pardonne très mal les implantations d'époque négligées ou les pistes d'alimentation trop longues. Pour éviter toute entrée en oscillation parasite invisible sans un bon oscilloscope, soudez un condensateur céramique multicouche de 100 nF au plus près de la broche 8 (V+) et un autre sur la broche 4 (V-), reliés en un point court à la masse de la carte.
