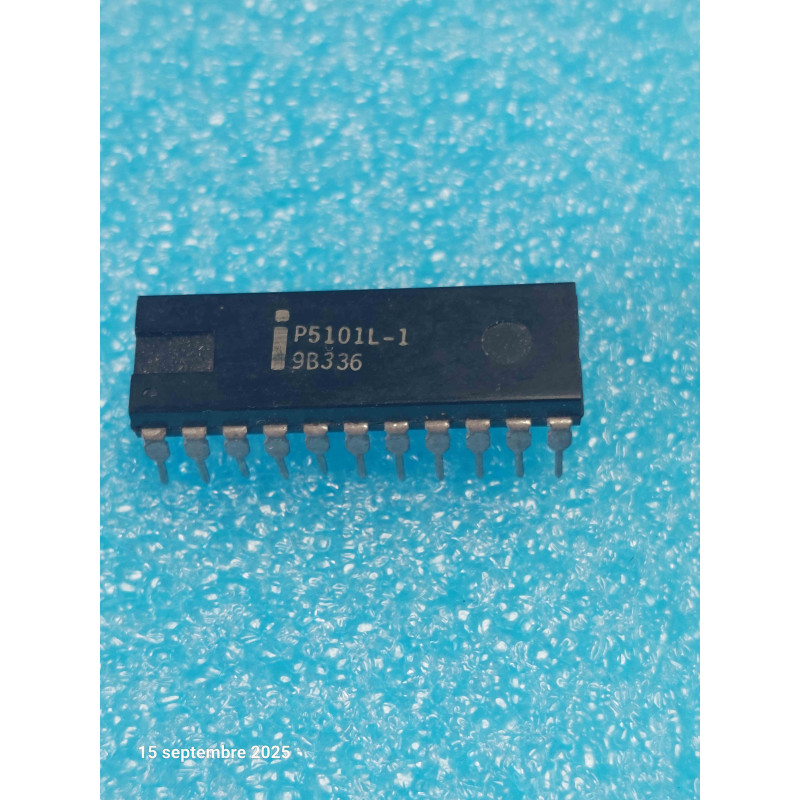

Le P5101L-1 (ou P5101 L-1) est un circuit intégré de mémoire vive statique (SRAM) historique, développé par Intel. Logé dans un boîtier DIP22 en plastique à 22 broches traversantes (entraxe spécifique de 0,4 pouce), ce composant offre une capacité de 1024 bits, configurée en 256 mots de 4 bits (256 x 4).
C'est une puce légendaire de la fin des années 70 et des années 80. Sa force technologique réside dans l'utilisation du procédé CMOS à ultra-faible consommation, une révolution d'époque face aux mémoires NMOS très gourmandes. Le suffixe L indique la version "Low Power" (consommation minimale en veille) et le suffixe -1 désigne la version triée à haute vitesse, avec un temps d'accès rapide de 650 ns (contre 800 ns pour la version standard). C'est une pièce New Old Stock (NOS) extrêmement recherchée pour la restauration de flippers électroniques d'époque (notamment les générations Bally AS-2518, Stern MPU-100/200, Williams) et d'ordinateurs ou automates industriels rétro.
Note technique :
Idéale pour la sauvegarde par Batterie (RAM "Non-Volatile") : Grâce à sa structure CMOS d'époque, le P5101L-1 ne consomme presque rien (10 microampères maximum) lorsque le système est hors tension. En associant cette puce à une simple pile bouton de 3V ou un petit accumulateur sur la carte mère, elle conserve indéfiniment les réglages, les meilleurs scores (High Scores des flippers) et les paramètres de configuration de la machine.
Architecture unique du boîtier DIP22 : Le brochage sépare distinctement les lignes d'entrée et de sortie pour les données :
A0 à A7 (8 broches) : Lignes d'adressage pour scanner les 256 emplacements.
DI1 à DI4 (4 broches) : Entrées de données (Data Input).
DO1 à DO4 (4 broches) : Sorties de données (Data Output).
R/W barre (broche 20) : Sélection Lecture (Read) ou Écriture (Write).
CE1 barre (broche 17) et CE2 (broche 19) : Double contrôle de sélection du boîtier pour sécuriser la puce contre les écritures fantômes lors de l'extinction.
Conseils Pro :
Le piège de la broche CE2 (broche 19) pour la sauvegarde : C'est la clé de la maintenance sur les cartes CPU de flippers défectueuses. La broche CE2 (Chip Enable 2) est une entrée active au niveau HAUT. Lorsque la machine est éteinte, le circuit de surveillance de la batterie de la carte doit impérativement forcer la broche 19 à la masse (0V). Si cette broche reste flottante ou reçoit une tension résiduelle à cause d'une diode de commutation usée, le P5101L-1 ne basculera pas dans son mode de veille ultra-basse consommation. La puce videra alors votre pile neuve en quelques jours et finira par corrompre ses données.
Attention au format physique DIP22 (400 mils) : Le format DIP22 est trompeur. Il n'est ni aussi étroit qu'un DIP16 classique (300 mils), ni aussi large qu'un processeur DIP40 (600 mils). Sa largeur d'époque est de 400 mils (entraxe de 10,16 mm entre les deux rangées de broches). Si vous devez installer un support tulipe neuf sur une carte en cours de restauration, veillez à commander spécifiquement des supports au pas de 0,4 pouce, sous peine de ne pas pouvoir insérer la puce proprement ou de tordre ses broches d'origine.
