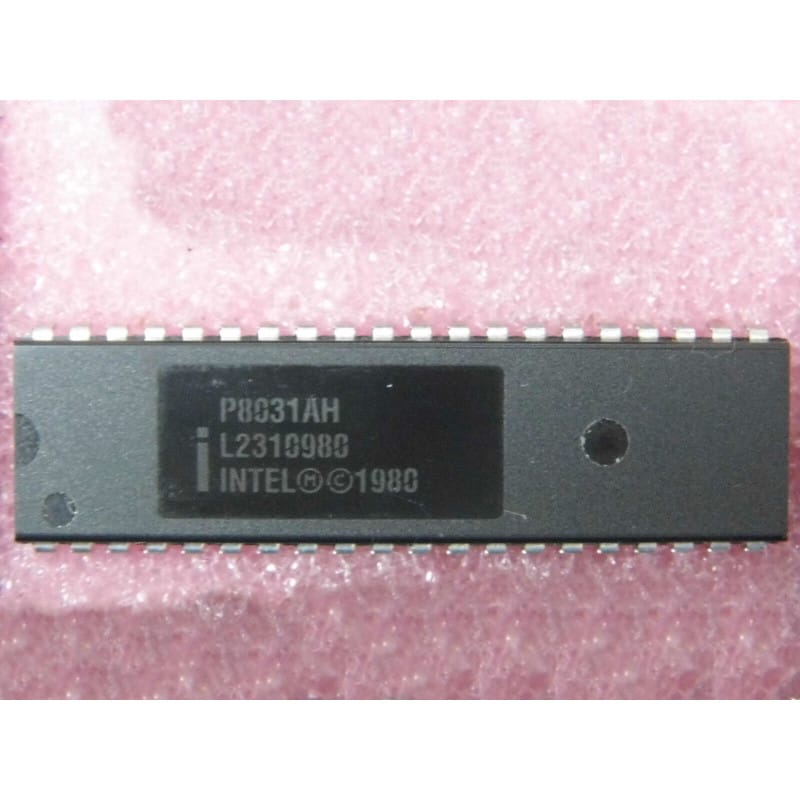

Circuit Intégré INTEL P8031AH – Microcontrôleur 8 Bits Famille MCS-51 (Sans ROM Interne) – Boîtier DIP-40

Circuit Intégré INTEL P8031AH – Microcontrôleur 8 Bits Famille MCS-51 (Sans ROM Interne) – Boîtier DIP-40

(0 avis)
7,50 € 7,50 € (Toutes taxes comprises)

Ajouter au panier

Le microcontrôleur 8 bits Intel P8031AH (famille d'architecture standard MCS-51) est la version sans mémoire morte interne (ROM-less) du célèbre 8051. Conçu en technologie HMOS II haute vitesse et basse consommation, il exécute ses programmes depuis une mémoire EPROM, EEPROM ou Flash externe adressable jusqu'à 64 Ko via son bus multiplexé (lignes ALE, PSEN# et EA#). Pièce d'origine neuve de stock ancien (New Old Stock), idéale pour les cartes industrielles, l'automatisme vintage, l'informatique rétro et les bancs de test.

CaractéristiqueSpécification
Type de ComposantMicrocontrôleur 8 bits CISC (Architecture Intel MCS-51)
Fabricant d'OrigineIntel Corporation (Original Genuine Part)
Référence PrincipaleP8031AH (Marquage Intel P8031AH / 8031AH)
Technologie de FabricationHMOS II (High-density MOS)
Boîtier / FormatDIP-40 plastique (Dual In-line Package 40 broches, pas 2,54 mm, montage traversant)
Mémoire ROM Interne0 Ko (ROM-less, exécution sur mémoire externe jusqu'à 64 Ko via broche EA reliée à la masse)
Mémoire RAM Interne128 octets de RAM de données + registres SFR
Fréquence d'Horloge MaxJusqu'à 12 MHz (compatible quartz 11,0592 MHz pour les liaisons séries)
Périphériques Intégrés32 lignes d'E/S (4 ports 8 bits P0-P3), 2 timers/compteurs 16 bits, UART full-duplex, 5 sources d'interruptions
Tension d'Alimentation (Vcc)+5 V DC (+/- 10%)
Équivalents Directs8031, SAB8031A (Siemens), SCN8031 (Signetics), MAB8031, TMP8031
État du ComposantNeuf d'époque (NOS - New Old Stock) / Broches dorées ou étamées, non monté
Usage PrincipalRéparation d'automates, cartes électroniques industrielles, synthétiseurs, flippers, micro-informatique vintage

Points Forts & Spécificités Techniques

  • Microcontrôleur Standard de l'Industrie : Architecture de référence absolue du standard 8051, compatible avec l'ensemble du jeu d'instructions assembleur MCS-51 et les compilateurs C51.

  • Architecture Ouverte (Bus Externe) : Grâce à la broche EA# (External Access) tirée à la masse, il adresse directement jusqu'à 64 Ko de mémoire de programme externe (ex. 27C64, 27C128, 27C256) et 64 Ko de mémoire de données externe (RAM 6264, 62256).

  • Communication Série Intégrée : Étage UART matériel complet permettant des liaisons RS-232 / RS-485 fiables avec un quartz étalonné à 11,0592 MHz.

Symptômes Fréquents d'un P8031AH Défaillant

  • La carte cible ne démarre pas (absence d'activité sur le signal d'horloge XTAL2 ou blocage de la ligne ALE à l'état haut/bas permanent).

  • Absence de cycles de lecture sur la mémoire EPROM externe (signal PSEN# inactif à l'oscilloscope).

  • Ports d'entrées/sorties grillés ou en court-circuit suite à une surtension sur un étage de puissance ou une entrée capteur.

  • Chauffage anormal du boîtier et écroulement de la ligne d'alimentation +5 V.

Conseils de Montage & Précautions d'Atelier

  1. Protection Électrostatique : Manipuler le composant avec des précautions ESD d'usage (tapis antistatique relié à la terre, fer isolé).

  2. Utilisation d'un Support : Monter impérativement sur un support DIP-40 (tulipe de préférence) pour éviter tout stress thermique au composant et faciliter les remplacements ultérieurs.

  3. Configuration EA# : Vérifier que la broche 31 (EA#/Vpp) est bien reliée au 0 V (GND) pour forcer l'exécution sur la ROM externe.

Composants Électroniques & Semi-conducteurs / Circuit Intégré Intel P8031AH DIP-40 / Microcontrôleur 8 bits MCS-51 8031 / Pièce neuve d'origine.
