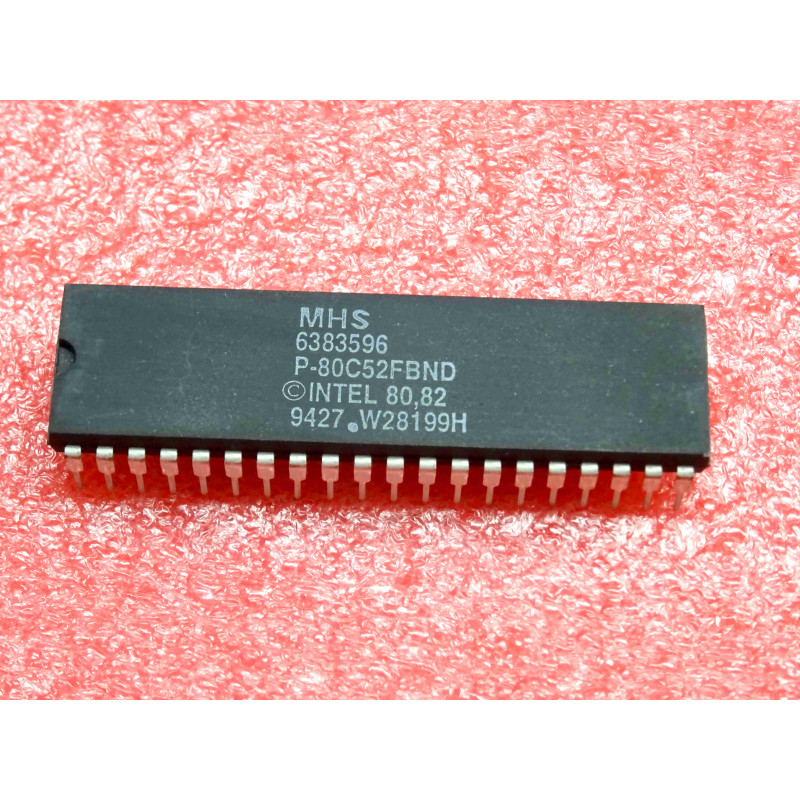

Le P80C52FBND est un microcontrôleur monocanal 8 bits d'architecture standard 8051, fabriqué d'époque par MHS (Matra Harris Semiconductors). Conçu en technologie CMOS à faible consommation, ce circuit intégré hautement intégré embarque sur une seule puce l'ensemble des éléments structurels d'un micro-ordinateur de contrôle. La déclinaison "FB" apporte des fonctionnalités de pointe par rapport au 8052 standard, notamment le réseau de compteurs programmables (PCA), un UART amélioré et une capacité de mémorisation interne optimisée. Logé en boîtier DIP40, il s'agit d'une pièce maîtresse pour la maintenance d'automates industriels, de cartes électroniques embarquées, de périphériques informatiques et de systèmes de contrôle-commande des années 90.
Note technique :
L'atout de la série FB (Le PCA) : Contrairement au 8052 basique, la variante 80C52FB intègre un module matériel puissant nommé PCA (Programmable Counter Array). Ce bloc permet de gérer de manière autonome, sans monopoliser le processeur, des fonctions de capture d'impulsions, de comparaison rapide, de génération de signaux PWM (Modulation d'impulsion) et intègre un Watchdog matériel de sécurité.
Architecture Mémoire : Il dispose de 8 Ko de ROM d'origine contenant le microcode constructeur ou applicatif et de 256 octets de RAM système. Ses bus externes (Ports 0 et 2) permettent d'étendre la mémoire programme et la mémoire de données jusqu'à 64 Koctets via des puces SRAM ou EPROM externes (comme un 27C256).
Conseils Pro :
Le piège de la mémoire ROM masquée (MROM) : Ce circuit possède la référence 80C52, ce qui indique une mémoire ROM masquée gravée en usine à l'époque pour une application industrielle précise. Si vous utilisez ce composant brut pour remplacer une puce identique sur une carte différente, le comportement logique sera nul ou erroné si le firmware initial ne correspond pas. Pour contourner ce problème et utiliser la puce comme un modèle "ROMless" (équivalent 80C32), vous devez forcer la broche EA (External Access, broche 31) au niveau logique bas (GND). Cela oblige le processeur à ignorer totalement la ROM interne de 8 Ko et à aller lire le programme directement sur une puce EPROM externe présente sur la carte.
Diagnostic d'Horloge et Reset : 1. Si la carte ne démarre pas du tout, contrôlez en priorité le circuit de Reset sur la broche 9. Sur l'architecture 8051, le Reset s'effectue par un niveau logique haut (Vcc). Un condensateur chimique de reset défaillant ou sec peut maintenir le microcontrôleur en réinitialisation permanente.
2. Vérifiez la présence des oscillations de l'horloge sur les broches XTAL1 et XTAL2 (broches 18 et 19) à l'aide d'une sonde à faible capacité pour valider la bonne santé du quartz d'époque associé.
