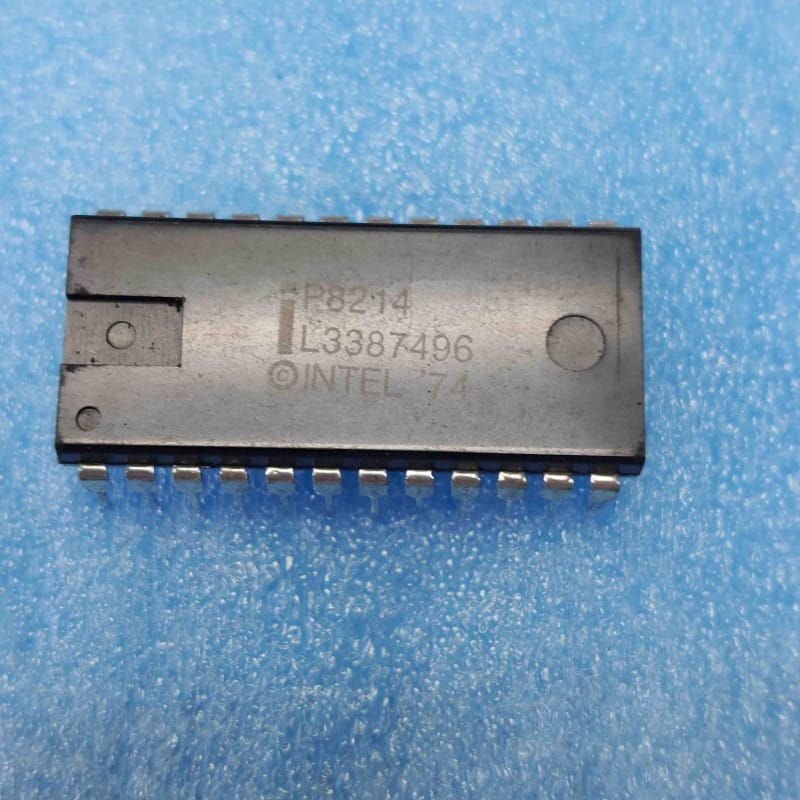

Le P8214 (ou 8214) est un circuit intégré historique d'architecture informatique conçu par le géant américain Intel. Présenté dans un boîtier plastique standard traversant de type DIP24 (24 broches, pas de 2,54 mm, largeur large de 600 mil), ce composant d'origine authentique et neuf de stock (NOS) est un contrôleur d'interruption prioritaire (Priority Interrupt Control Unit - PICU) appartenant à la toute première génération de composants de support pour les microprocesseurs mythiques Intel 8080 et 8085.
Dans la codification d'époque d'Intel, le préfixe P désigne spécifiquement le boîtier en plastique d'ingénierie standard, destiné aux applications commerciales et industrielles classiques (plage de température de 0°C à +70°C). Le 8214 gère l'arbitrage de 8 niveaux d'interruptions prioritaires, permettant à des périphériques d'époque (claviers, lecteurs de bande, terminaux) d'interrompre le processeur central selon un ordre de priorité strictement défini par le concepteur de la carte.
Arbitrage d'interruptions à 8 niveaux : Accepte jusqu'à 8 requêtes d'interruption actives à l'état bas (R0 à R7) et génère l'adresse binaire de la requête prioritaire vers le bus de données de l'unité centrale.
Registre de masque interne : Permet au processeur de bloquer ou de masquer dynamiquement par logiciel les niveaux d'interruption inférieurs à un seuil défini, assurant une grande souplesse de programmation.
Structure cascade d'époque : Conçu pour être facilement chaîné en cascade avec d'autres circuits 8214 afin de gérer des systèmes complexes de 16, 24 ou 32 périphériques d'interruption.
Technologie Schottky bipolaire d'origine : Assure des temps de réponse extrêmement courts pour l'évaluation des priorités, indispensables pour ne pas ralentir le cycle machine du microprocesseur principal.
Le diagnostic classique "Le système refuse de répondre aux périphériques ou boucle infinie d'interruption" :
Si votre ordinateur vintage d'époque (tel qu'un système Altair, IMSAI ou des cartes industrielles de bus STD/Multibus) démarre mais se fige ou ignore les entrées de données :
Contrôle de l'alimentation (Vcc - Pin 24 / GND - Pin 12) : Vérifiez que la tension de +5V est stable et propre. Tout bruit important sur le rail d'alimentation peut provoquer des commutations logiques erronées au niveau des comparateurs de priorité internes.
Mesure de la sortie d'interruption (INT - Pin 19) : Cette broche doit passer à l'état BAS (ou HAUT selon la logique d'interfaçage) pour signaler au processeur principal (8080) qu'une interruption valide attend d'être traitée. Si elle reste muette malgré une requête sur les entrées R0-R7, vérifiez que l'entrée d'autorisation générale (INTE - Pin 1) est bien active.
Vérification des broches de comparaison de statut (S0, S1, S2 - Pins 15, 14, 13) : Ces entrées reçoivent le niveau de priorité actuel du processeur. Le circuit compare cette valeur avec les requêtes d'entrée d'époque. Si la requête entrante est de priorité inférieure au statut actuel, le 8214 l'ignore légitimement. Si l'un de ces signaux reste figé ou en l'air, l'arbitrage sera totalement faussé.
Brochage rapide du P8214 (Vue de dessus) :
R0 à R7 (Pins 2, 3, 4, 5, 6, 7, 8, 9) : Entrées de requêtes d'interruption (actives à l'état BAS)
B0, B1, B2 (Pins 17, 18, 20) : Code de sortie de l'interruption prioritaire active (vers le bus d'adresse)
INT (Pin 19) : Signal d'interruption vers l'unité centrale (CPU)
INTE (Pin 1) : Entrée d'autorisation de l'interruption (Interrupt Enable)
ENLG (Pin 21) : Entrée d'autorisation d'écriture de statut (Enable Next Level Group)
ETG (Pin 10) : Entrée d'autorisation de groupe (Enable This Group - pour cascade)
SGS (Pin 16) : Sortie d'état du statut (Status Group Select)
Précautions de manipulation et de restauration :
Nettoyage méticuleux de la carte : Les vieux bus de données d'époque sont très sensibles à la poussière carbonée et aux résidus d'oxydation. Nettoyez parfaitement le circuit imprimé à l'alcool isopropylique pur avant de réinsérer un composant neuf de stock.
Installation sur support d'atelier : Pour ne pas chauffer inutilement le composant et faciliter les diagnostics de signaux à l'aide d'un analyseur logique ou d'une sonde, installez systématiquement un support de précision tulipe DIP24 large (600 mil) de haute qualité.
