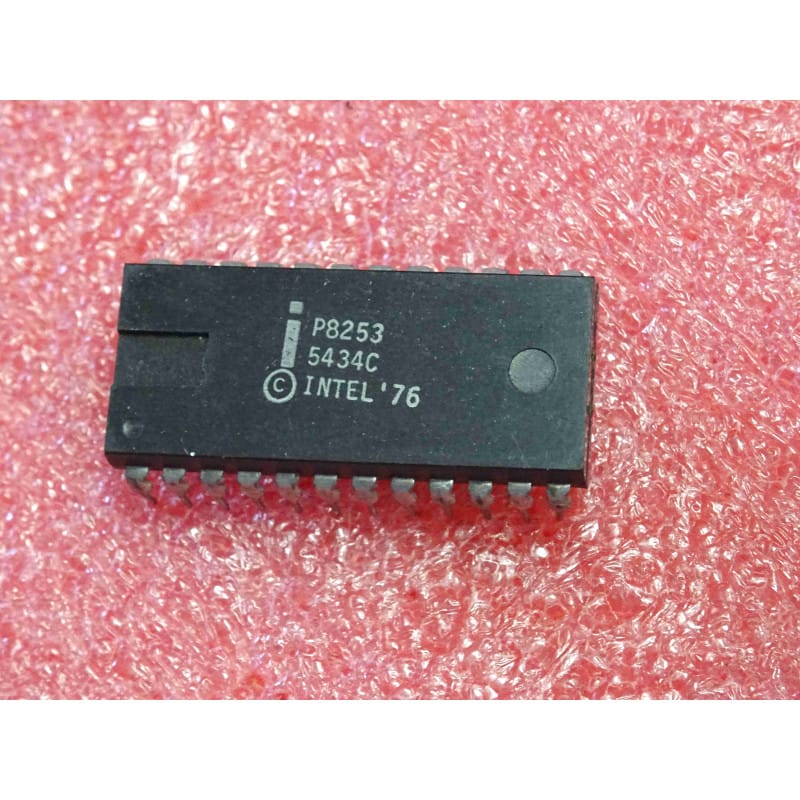

Le P8253 (conçu à l'origine par le pionnier américain Intel) est un circuit intégré périphérique d'époque de type compteur/temporisateur programmable (Programmable Interval Timer - PIT).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le boîtier plastique standard double en ligne à 24 broches (DIP24, pas large de 600 mil).
Dans la nomenclature historique d'Intel :
Le préfixe "P" indique un boîtier en plastique traversant standard d'atelier.
Le radical "8253" désigne l'architecture classique de ce temporisateur universel.
Ce circuit de la fin des années 70 et des années 80 est un composant historique majeur. Il gérait la génération de sons (génération de tonalités du haut-parleur interne), le comptage d'impulsions et les interruptions de synchronisation système sur les premiers ordinateurs IBM PC (8088/8086), les ordinateurs vintage d'atelier et de nombreuses cartes électroniques de flippers et d'automates industriels.
Trois Compteurs 16 bits Indépendants : Intègre trois temporisateurs autonomes (Canaux 0, 1 et 2) pouvant être configurés séparément par logiciel dans l'un des 6 modes de fonctionnement disponibles.
Modes de Comptage : Capable de réaliser le comptage de manière classique en binaire pur ou en décimal codé binaire (BCD).
Fréquence d'Horloge (DC à 2,6 MHz) : Supporte une fréquence d'entrée allant du continu jusqu'à un maximum de 2,6 MHz, idéale pour s'interfacer directement avec les bus de microprocesseurs d'époque sans logique d'adaptation complexe.
Les 6 Modes de Fonctionnement d'Époque :
Le registre de contrôle interne permet de définir le comportement de chaque compteur :
Mode 0 : Interruption sur fin de comptage.
Mode 1 : Monostable programmable (One-Shot).
Mode 2 : Générateur d'impulsions à taux fixe (diviseur de fréquence).
Mode 3 : Générateur d'ondes carrées (utilisé pour les signaux audio d'époque).
Mode 4 : Strobe déclenché par logiciel.
Mode 5 : Strobe déclenché par matériel (Hardware triggered).
Diagnostic Express à l'Établi (Les compteurs restent figés ou muets) :
Absence totale de signal de sortie (OUT) sur un canal :
Chaque compteur possède trois lignes physiques : une entrée d'horloge (CLK), une entrée de validation (GATE) et une sortie (OUT).
Contrôle d'atelier : Vérifiez à l'oscilloscope l'état de la broche GATE du canal concerné. Si la ligne GATE est maintenue à l'état logique bas (0V) par le circuit d'origine, le décompte interne est instantanément mis en pause, bloquant la sortie OUT.
Erreurs d'accès ou plantage du microprocesseur lors de la lecture :
Le P8253 s'interface avec le bus de données d'origine via ses broches de sélection CS (Chip Select - broche 21), RD (Read - broche 22) et WR (Write - broche 23).
Si les signaux d'adresse d'atelier A0 et A1 (broches 19 et 20) ou les lignes de contrôle présentent des micro-coupures ou des soudures sèches, le processeur ne peut plus écrire le mot de commande ou lire les octets de poids fort/faible, bloquant la routine d'initialisation de l'appareil.
Recommandations de Restauration :
Pour le dépannage ou la restauration de cartes mères d'époque, l'installation d'un support de précision tulipe à 24 broches (large de 600 mil) est vivement recommandée pour préserver votre circuit neuf (NOS) de l'agression thermique du fer à souder.
Si vous effectuez un soudage direct, réglez votre station d'atelier entre 280 et 300 degrés maximum, avec un temps de contact limité à 2 secondes par patte. Nettoyez soigneusement la zone à l'alcool isopropylique pur.
