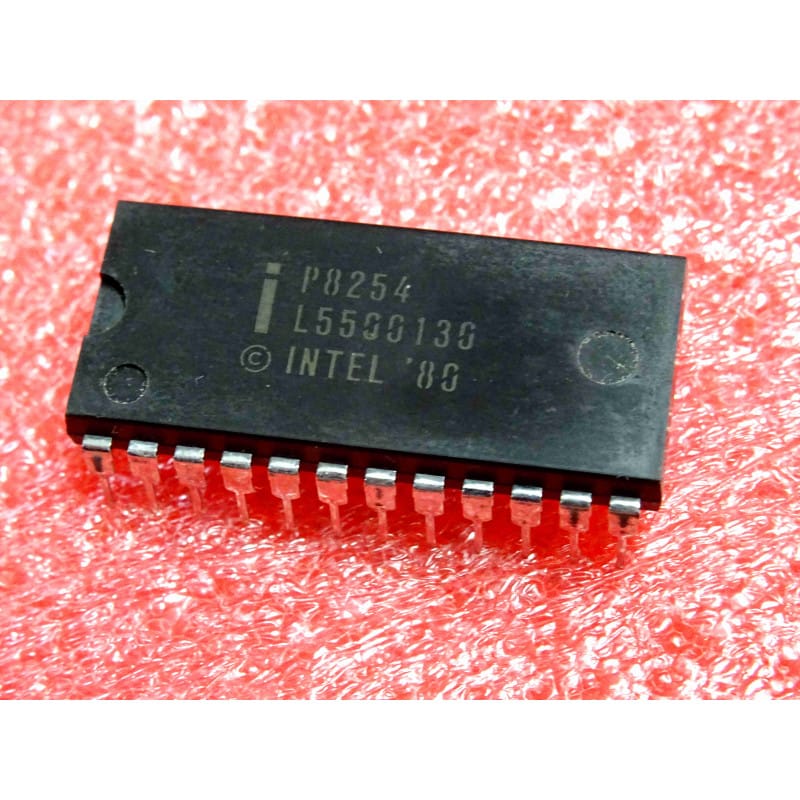

Le P8254 (couramment marqué P8254 avec le logo "i" ou "INTEL" d'époque) est un circuit périphérique d'architecture x86 classique, conçu et fabriqué aux États-Unis par Intel Corporation. Ce composant historique adopte le format d'un boîtier plastique traversant standard DIP24 (24 broches, corps large de 600 mils).
Le préfixe P spécifie l'encapsulation en plastique double en ligne d'atelier. La version 8254 est une évolution directe du classique 8253, optimisée pour des fréquences de bus plus élevées et dotée de la fonction de relecture des compteurs (Status Read-Back Command).
Il s'agit d'un compteur / temporisateur d'intervalle programmable à 3 canaux indépendants de 16 bits (Programmable Interval Timer - PIT, boîtier DIP24 d'origine Intel). Conçu pour délester le microprocesseur (8086 / 8088 / 80186) des tâches chronophages de gestion du temps, le P8254 intègre trois compteurs de 16 bits totalement autonomes. Chaque canal peut opérer selon 6 modes de fonctionnement programmables (générateur d'impulsions, diviseur de fréquence, retardateur, onde carrée). Sa vitesse nominale lui permet d'accepter des signaux d'horloge d'entrée allant jusqu'à 8 MHz. On retrouve massivement ce circuit au cœur des cartes mères de PC compatibles IBM (PC/XT et PC/AT pour la gestion du haut-parleur interne, du rafraîchissement DRAM et de l'horloge système IRQ0) ainsi que dans l'instrumentation industrielle d'époque. Géré en qualité New Old Stock (NOS), ce composant d'origine Intel est une pièce maîtresse pour la restauration à l'identique de cartes mères rétro ou de calculateurs industriels.
Le diagnostic de panne du haut-parleur ou de l'horloge système (Le test des lignes OUT) : Sur une carte d'époque inerte ou dont le signal sonore est absent, contrôlez les sorties. Méthode d'atelier : Le P8254 possède trois broches de sortie indépendantes OUT0 (broche 10), OUT1 (broche 13) et OUT2 (broche 17). À l'aide de votre oscilloscope, vérifiez si des signaux rectangulaires ou des impulsions y transitent. Si une sortie reste désespérément à un niveau fixe (0V ou 5V) alors que les lignes d'horloge d'entrée CLK (broches 9, 15, 18) reçoivent bien leur signal de calage, la section interne concernée a été détruite (souvent le cas du canal 2 lié au haut-parleur suite à un court-circuit d'étage). Remplacez la puce par ton exemplaire Intel NOS.
Le piège des commandes de relecture (Status Read-Back) : Contrairement au vieux modèle 8253, le P8254 gère la commande de relecture qui permet de capturer à la fois le compte en cours et l'état logique exact du compteur (mode, état de la sortie). Si vous implantez cette puce dans un système conçu spécifiquement pour exploiter cette commande avancée, assurez-vous que les lignes d'adresses A0 et A1 (broches 19 et 20) basculent proprement pour sélectionner le registre de contrôle (A0 et A1 au niveau haut).
Installation obligatoire sur support de précision DIP24 Large : Pour protéger la structure interne de ce composant d'époque contre les chocs thermiques, implantez systématiquement un support tulipe DIP24 large (600 mils) à contacts dorés sur la carte d'origine. Brasez le support seul sur la platine (température de votre fer réglée à 310 degrés Celsius maximum), puis insérez délicatement le P8254 à froid après refroidissement complet de la carte.
