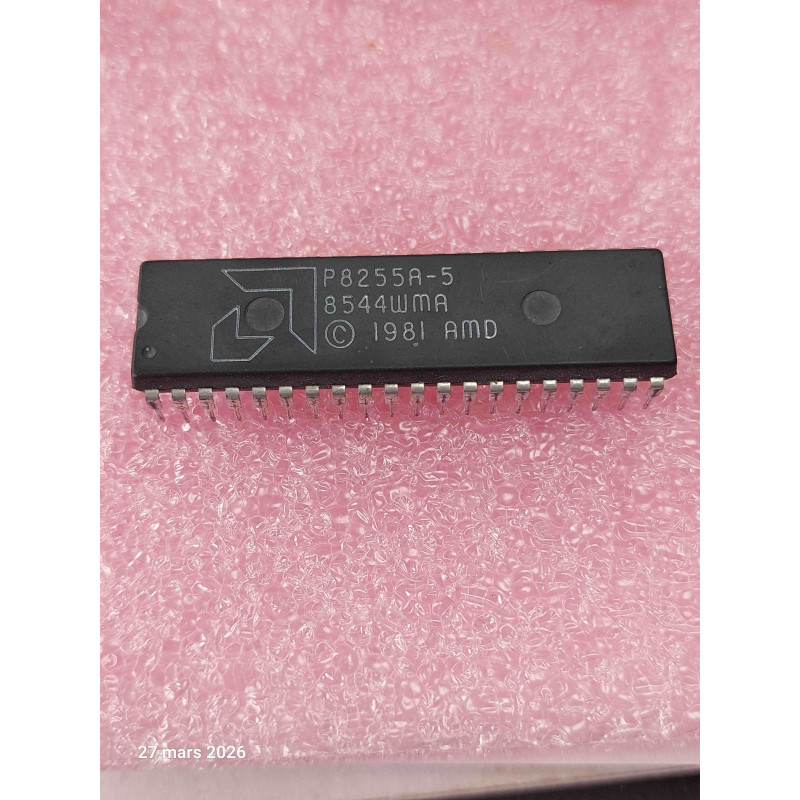

Le P8255A-5 est un circuit intégré d'interface programmable de lignes d'entrées/sorties parallèles (connu sous le nom de PPI pour Programmable Peripheral Interface), développé à l'origine par Intel. Logé dans un boîtier DIP40 en plastique, ce composant est un standard absolu de l'ère des microprocesseurs 8 bits et 16 bits.
Le suffixe -5 désigne la version hautes performances capable de fonctionner avec des microprocesseurs rapides, notamment le processeur 8086 ou 8088 cadencé jusqu'à 5 MHz sans nécessiter d'états d'attente (Wait States). C'est une pièce New Old Stock (NOS) d'importance majeure, massivement utilisée pour le dépannage d'ordinateurs rétro (comme le tout premier IBM PC 5150, les ordinateurs MSX ou Amstrad CPC), de cartes de contrôle industrielles, de flippers (Bally/Williams) et de bornes d'arcade des années 80.
Note technique & Conseils Pro pour l'Atelier :
Le rôle crucial du Port C : Contrairement aux Ports A et B qui sont des blocs de 8 bits classiques, le Port C possède une structure unique. Il peut être scindé en deux blocs de 4 bits indépendants ou être utilisé pour générer les signaux de contrôle et d'interruption (Strobe, Acknowledge) indispensables aux modes de communication asynchrones (Modes 1 et 2), par exemple pour piloter une interface d'imprimante au standard Centronics d'époque.
Le piège de la panne de clavier/lecture de cassettes sur les PC vintage : Sur la carte mère de l'IBM PC d'origine, le 8255A-5 gère l'interface du clavier, la lecture des commutateurs de configuration (Configuration DIP Switches) et l'interface du lecteur de cassettes. Si une ligne de touche clavier reste bloquée ou si les paramètres de mémoire RAM de la carte mère sont mal détectés au démarrage (code erreur au POST), le 8255A-5 est l'un des premiers coupables à suspecter et à tester.
Sensibilité aux décharges électrostatiques (ESD) : Étant connecté directement aux connecteurs externes de périphériques sur de nombreuses machines, ce circuit subit de plein fouet les décharges d'électricité statique lors des manipulations de câbles. Manipulez vos pièces New Old Stock avec les précautions d'usage (bracelet antistatique) avant de les insérer sur les supports de vos cartes en cours de restauration.
