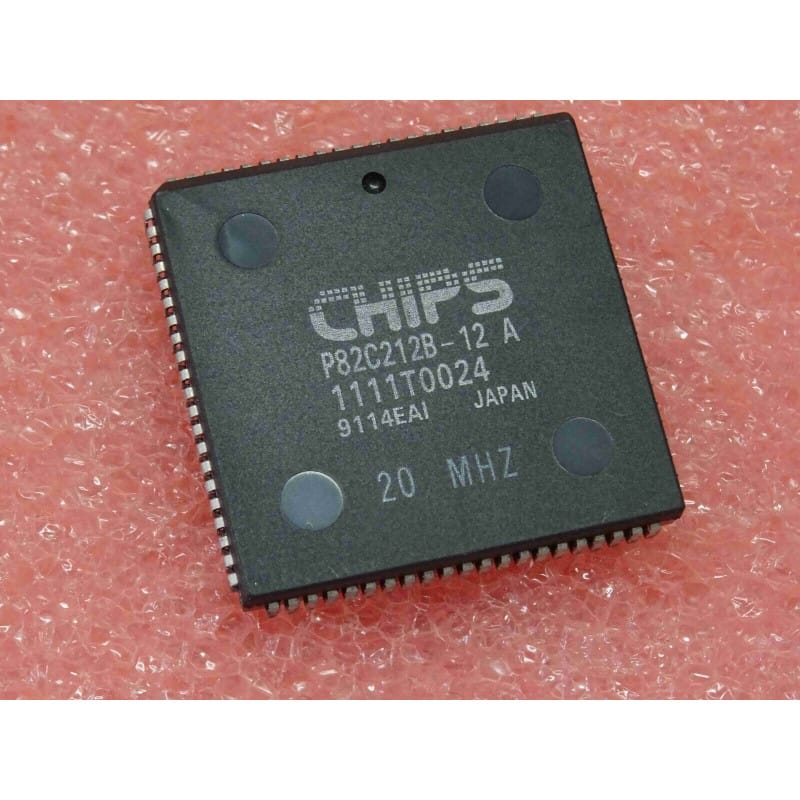

Le P82C212B-12A (souvent écrit ci P 82C212B -12 A ou ic P82C212B-12A) est un circuit intégré de logique de contrôle pour chipset système (logic chipset), fabriqué historiquement par CHIPS and Technologies.
Ce composant fait partie des jeux de puces VLSI emblématiques de l'ère des compatibles PC (génération 286/386), conçus pour regrouper la logique de la carte mère (contrôleur de bus, gestion des périphériques et support de la logique système) afin de réduire considérablement le nombre de composants discrets. La référence indique une compatibilité avec des fréquences d'horloge système élevées (jusqu'à 12 MHz ou 20 MHz selon l'architecture de la carte). Il est logé dans un boîtier plastique carré à montage en surface de type PLCC-84 (Plastic Leaded Chip Carrier à 84 broches).
Fabricant : CHIPS and Technologies.
Fonction : Contrôleur de chipset système / Logique de support (System Chipset / Peripheral Controller).
Boîtier : PLCC-84 (Plastic Leaded Chip Carrier à 84 broches CMS).
Signification de la référence :
P82C212 : Référence de base du circuit au sein du chipset de la marque.
-B : Révision ou version du silicium.
-12 (ou -12A) : Indice de performance / spécification de timing (fréquence nominale d'horloge).
Performances clés :
Intégration système : Remplace de nombreux circuits logiques standard (portes, bascules, décodeurs d'adresse) pour piloter le bus et les interfaces de la carte mère.
Technologie CMOS : Faible consommation et intégration à haute densité caractéristique des chipsets de l'ère informatique classique.
Repérage & Broches Clés (Boîtier PLCC-84) :
Repérage : Le coin biseauté du boîtier carré en plastique indique la position de la broche 1 (en partant de ce repère et en suivant l'ordre des broches le long du boîtier).
Environnement : Ce circuit est un élément central de la carte mère, directement relié au microprocesseur, aux contrôleurs de bus et aux emplacements d'extension. Il est entouré de nombreux condensateurs de découplage CMS placés au plus près de ses broches d'alimentation VCC et VSS pour contrer les transitoires de commutation à haute fréquence.
Diagnostic Express (Système bloqué ou absence de démarrage) :
Symptômes Courants en Atelier :
La carte mère ne démarre pas, émet des bips d'erreur de BIOS liés au chipset ou se fige immédiatement à la mise sous tension : Circuit interne défectueux (suite à une surtension ou un choc électrostatique) ou mauvaise assise dans son support PLCC.
Comportement erratique ou plantages aléatoires en cours d'utilisation : Surchauffe du boîtier PLCC-84, instabilité de l'alimentation ou défaut de découplage.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stable de la tension continue de service (+5V) sur toutes les broches VCC du boîtier par rapport à la masse.
Contrôle des signaux de contrôle : S'assurer à l'oscilloscope de la bonne activité sur les lignes de commande et d'horloge connectées au circuit.
Recommandations de Montage & Intervention :
Support adapté : L'utilisation d'un support PLCC-84 tulipe ou à contacts dorés est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé multicouche à la surchauffe du fer à souder.
Précautions ESD : Les circuits VLSI de cette génération sont sensibles aux décharges électrostatiques. Le port d'un bracelet antistatique relié à la terre est impératif lors de leur manipulation.
