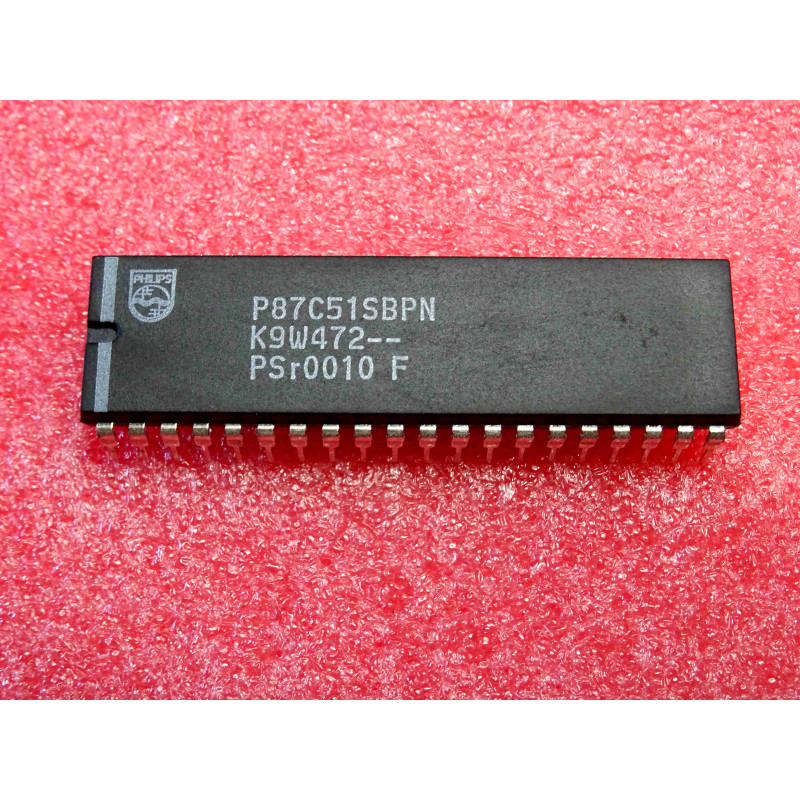

Le P87C51SBPN est un microcontrôleur haute performance de la célèbre famille 80C51, fabriqué par Philips (NXP). Cette version dispose d'une mémoire de programme OTP (One-Time Programmable), ce qui signifie qu'elle peut être programmée une seule fois par l'utilisateur, ce qui en fait un choix classique pour les productions en petites séries ou les prototypes définitifs.
Note technique :
Mémoire OTP : Contrairement aux modèles avec fenêtre en quartz (EPROM effaçable aux UV), le boîtier plastique scellé du P87C51 empêche tout effacement après la programmation. Une fois gravé, le code est définitif.
Architecture 8051 : Le cœur 8051 est devenu un standard industriel. Il offre 4 ports I/O de 8 bits, deux timers de 16 bits, une unité de communication série UART et des capacités de gestion d'interruptions performantes pour son époque.
Technologie CMOS : La version "C" (CMOS) permet une consommation électrique beaucoup plus faible que les versions NMOS originales (8051), avec des modes de gestion d'énergie (Idle et Power-down) très efficaces.
Conseils Pro :
Programmation : Pour programmer ce composant, vous aurez besoin d'un programmateur compatible avec les microcontrôleurs de la famille 87C51/8051. Vérifiez que votre matériel supporte bien la tension de programmation spécifique ($V_{PP}$) requise par Philips pour ce modèle OTP.
Support : Vu la complexité et le nombre de broches (40 broches) du DIP-40, l'utilisation d'un support tulipe est fortement conseillée. Cela permet de protéger le composant de la chaleur intense lors du soudage et facilite grandement son remplacement ou son retrait pour une nouvelle programmation (si vous en avez plusieurs en stock).
Découplage : Avec une horloge allant jusqu'à 16 MHz, les transitions logiques sont rapides. Un condensateur céramique de 100 nF entre les broches VCC (40) et VSS (20) est obligatoire pour garantir la stabilité de l'exécution du programme.
Maintenance (NOS) : Les composants NOS de chez Philips sont très fiables. Cependant, comme tout circuit intégré à 40 broches, l'alignement des pattes est crucial. Si elles sont légèrement déformées par le stockage, utilisez un outil d'alignement de broches (ou une surface plane) pour les redresser délicatement avant toute insertion.
